如何把二维图片转化成3D打印模型,看这里!

时间:2015-12-22 13:12 来源:未知 作者:中国3D打印网 阅读:

对于很多搞3D打印机的发烧友来说,获得STL格式的打印模型是比较头疼的事情,还得用3D建模,老麻烦了。有咩有直接将图片转化成模型的软件那,2D转3D吧。你还别说,真有。


今天咱们看看怎么将常见的jpg格式图片直接转化成STL打印文件,从此以后就可以轻松获得更多打印素材了。不过这种方法,暂时还只能搞搞立体字,或者简笔画之类的,太难的,就不要奢求了。


第一、安装Cura软件


这次咱们用的是简单的Cura切片软件,网上有下载地址,需要的朋友也可以在群里要。


第二、制作高清晰的图片


我们可以用Photoshop、CorelDRAW或Adobe Illustrator等任意一个软件来制作一个我们想要打印的模型图片,然后将图片保存成jpg格式的。

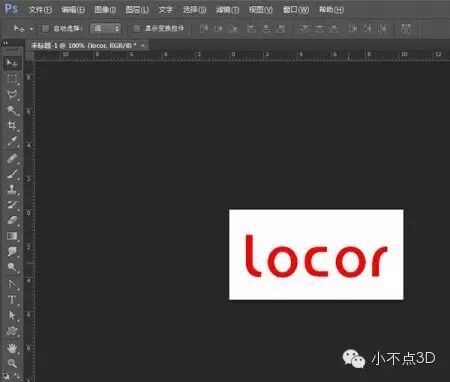

以下是用Photoshop制作locor字符图片的过程:




第三、用Cura软件将jpg格式图片转化成stl模型

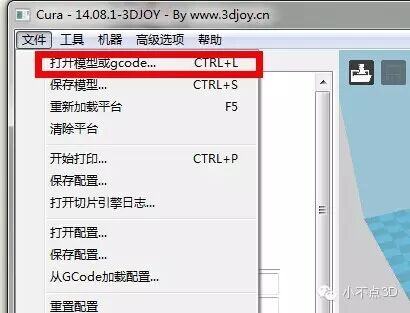

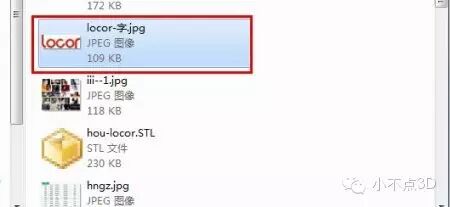

打开安装好的Cura软件,执行“文件”——“打开模型或Gcode…”,选中我们制作好的jpg格式图片。然后会弹出一个选项设置框“Convert image…”,在其中设置我们需要设定的各项参数即可。

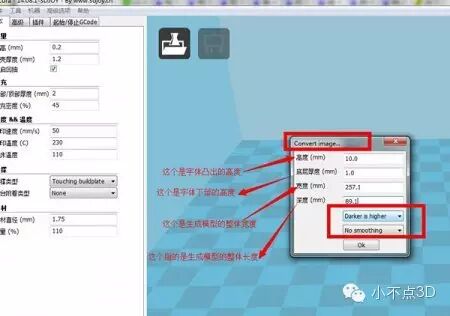

设置参数:

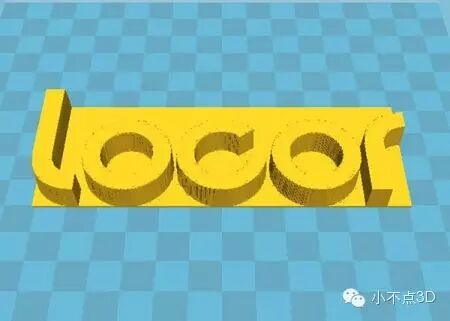

以下是用这种方法生成的STL模型的简单效果图:




友情提醒:

为了保证转化后的模型能够被打印出来,大家一定要注意以下几点:


(1)jpg格式的图片必须足够清晰,越简单的越容易打印。


(2)转化时,要设置合适的长度和宽度值,以免模型过大。


(3)jpg图片中的元素不能太小,否则打印出来的模型看不清细节。
