Zortrax:通过3D打印摩托车证明3D打印适合汽车行业快捷的原型设

时间:2017-01-13 16:40 来源:3D打印在线 作者:中国3D打印网 阅读:

波兰3D打印机制造商Zortrax打印了一个3D打印摩托车,来测试其抗翘曲材料的能力。 中等级别的3D打印摩托车在Zortrax M200和M300 3D打印机上完成打印。

当决定如何最好地展示抗翘曲的能力时,波兰3D打印公司Zortrax的工作人员选了Z-HIPS,Z-GLASS和Z-ULTRAT这三种3D打印材料。 这是一个摩托车爱好者的设计团队,有人建议采取中型的摩托车,拆卸,并建立与3D打印组件。 据设计3D打印摩托车的Piotr Czyzewski说,“灵感很简单:向摩托车和赛车运动致敬。

Zortrax在设计3D打印摩托车时,希望展示一个真实打印案例应用,以此证明3D打印不仅可以用于原型设计,还可以打印坚固的工业机器。 因此,波兰的3D打印公司不仅试图定制3D打印摩托车,而且还想证明使用增材制造设备重新设计机器的范围。 从打印摩托车车的外观这个案例来看,我们会说他们成功了。

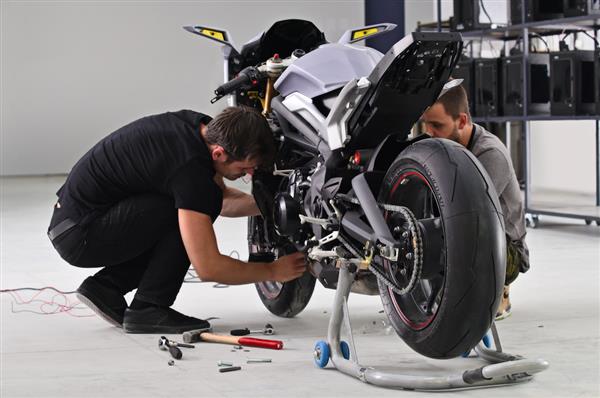

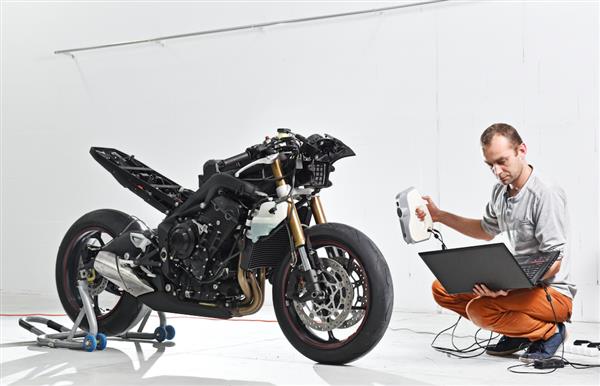

3D打印摩托车是基于传统的中等级摩托车,实际上是利用了传统制造的摩托车。 该项目的第一阶段是拆卸这辆摩托车,之后Zortrax的工作人员能够3D扫描每个单独的组件,以后可以在3D打印机上重新创建。 摩托车的所有塑料部件都是3D打印的,包括所有整流罩,油箱壳,座椅,挡风玻璃,灯和镜子。

当3D打印塑料部件时,使用了三种Zortrax长丝:Z-HIPS,一种能显着减少翘曲并明显缩短后处理时间的材料,用于整流罩和罐壳; Z-GLASS,它有能力可以打印任何物品,甚至半透明的结构; 和Z-ULTRAT一种坚固,稳定,耐用的材料,用于绑定元素。

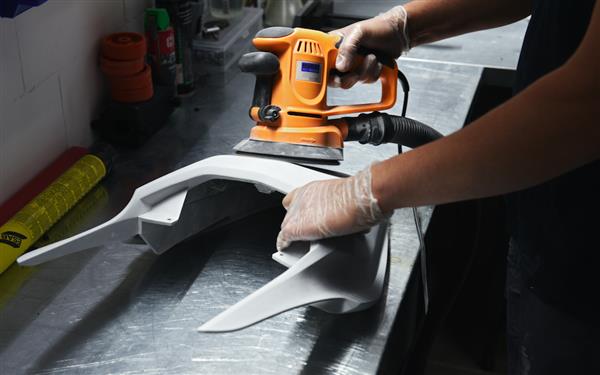

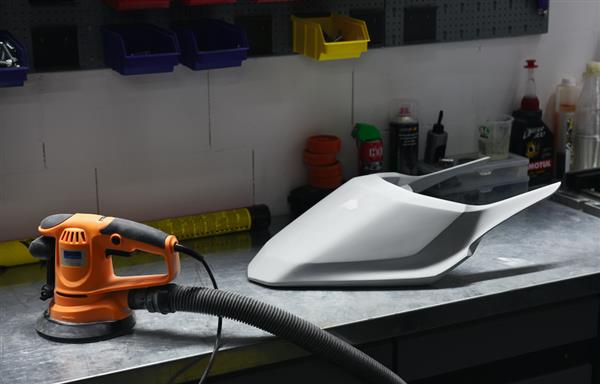

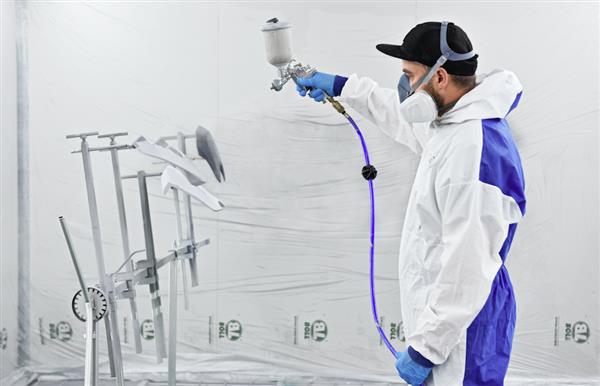

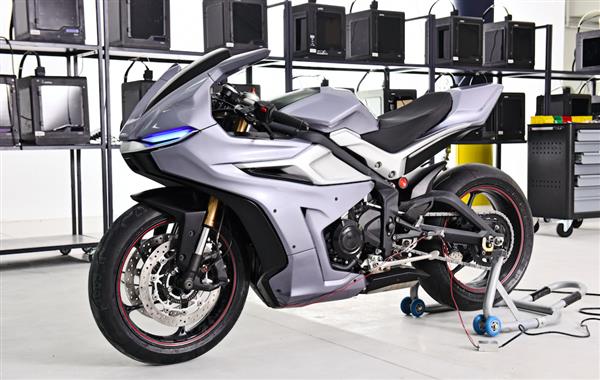

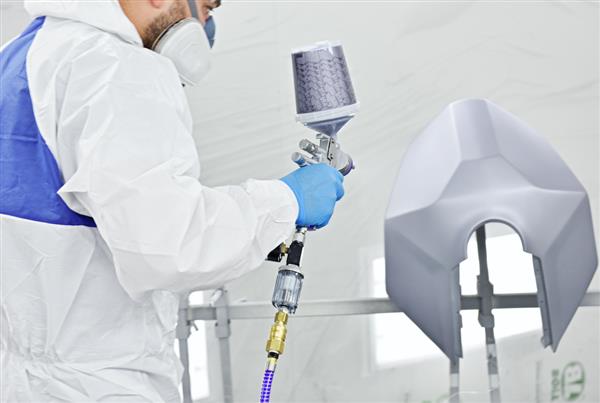

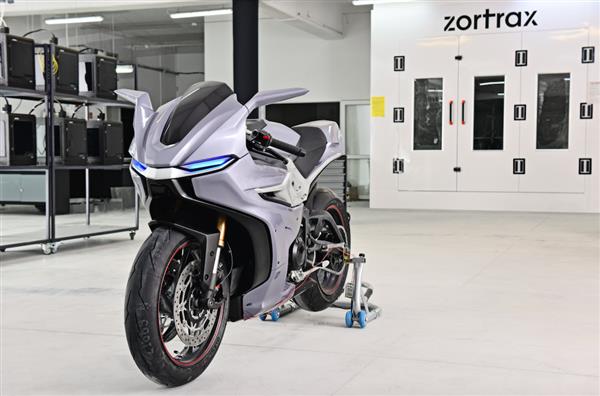

一旦所有的塑料摩托车部件都进行了3D打印,Zortrax团队就必须处理后处理,这涉及打磨,底漆(补土),磨削和涂漆每个部分。总的来说,扫描,打印和后处理大约需要一个月。最终是一个全尺寸,功能齐全的3D打印摩托车。虽然原型不适合在街道上使用,该项目的成功展示了3D打印如何可以用作汽车行业的原型设计工具。

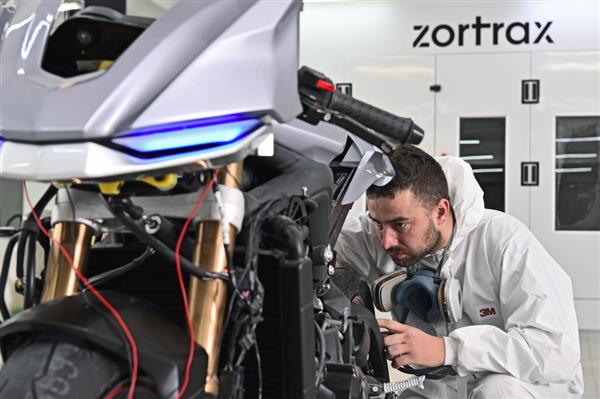

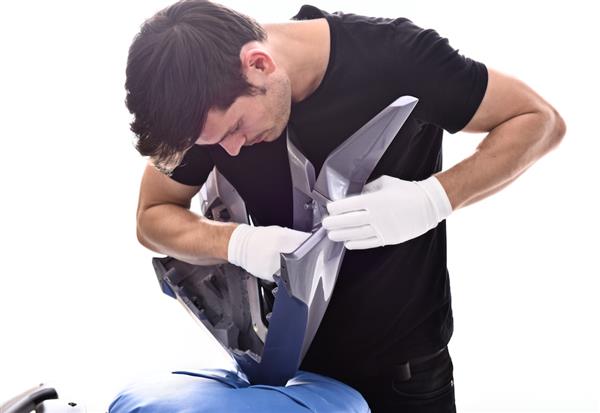

Zortrax塑料加工专家Michal Mosiej表示:“在每个阶段,我们都面临着不同的挑战。 “第一个是选择一个基本模型,我们估算原型是否适合。然后有复杂的3D扫描过程,这需要大量的技术细节,以确保我们维持与我们的扫描模型相同的尺寸。最令人兴奋的部分是设计过程和装配,记住我们的所有部件都必须完美匹配。
