Materialise应用3D打印技术完美挑战猛犸象骨架重建项目

时间:2018-07-27 21:55 来源:3D打印在线 作者:中国3D打印网 阅读:

近期,Materialise正处理一个史无前例的庞大的工作量的SLA 3D打印项目——为西欧展出的第一个猛犸象骨架进行完全3D打印重建。

组成骨架的320块骨头经过扫描和数字重建,将进行3D打印,完成并配备定制框架以支撑骨架。从10月开始,3D打印的猛犸象将在比利时城市Lier展出,这里是原始猛犸象的发现地。

以比利时城市命名的利尔猛犸象自1869年以来一直在布鲁塞尔皇家比利时自然科学研究所展出近150年。但现在它将回到Lier,从10月开始将以3D打印方式展示。

Materialise正在与博物馆合作,对整个骨架进行3D打印,整个骨架由320块骨头组成......毕竟,猛犸象是有史以来最大的陆地哺乳动物之一。我们之前见过3D打印的猛犸象重建和雕像,但不是这些比例。

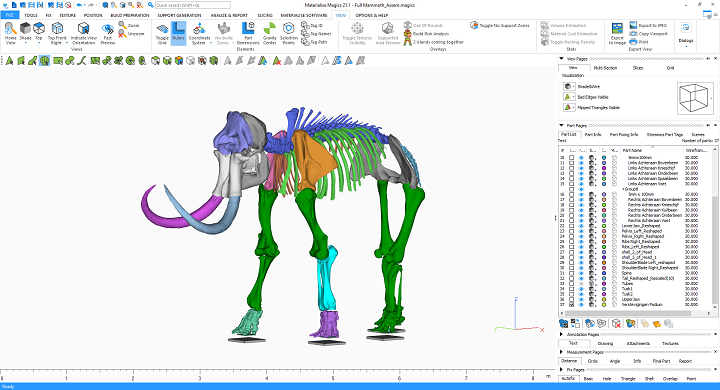

重建猛犸象对Materialise工程师来说是一个重大挑战。猛犸象的320块骨头中的每一块都在布鲁塞尔的博物馆进行扫描,然后通过与其常驻古生物学家的密切合作对骨骼进行数字化重建,以达到最高的解剖精度。每次扫描也需要使用Materialize Magics软件清理和准备3D打印机,因为扫描只是生成3D图像而不是适合3D打印的结构合理的3D形式。

Materialise工程师在开发一种由碳制成的更复杂,准隐形的内部安装结构时也面临着挑战,而不是坚持原有的19世纪外部安装系统。

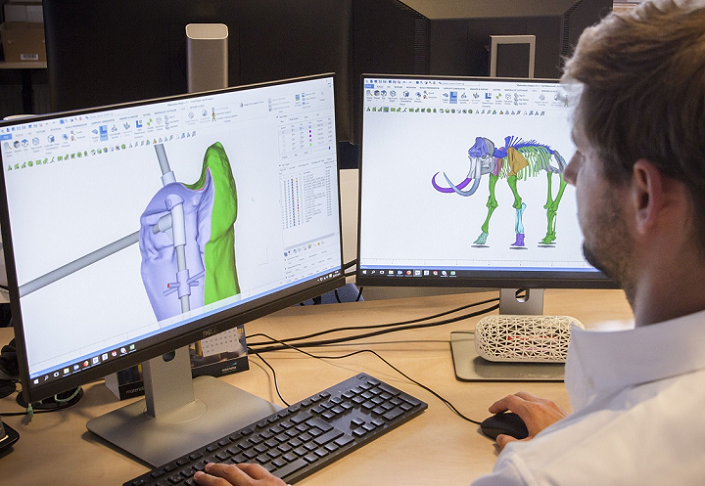

在数字阶段工作时,他们必须确定如何最好地将这种定制结构安装在骨骼内,并整合碳管的入口和出口孔。Materialise 应用其子公司RapidFit丰富的汽车工具专业知识,并创造了一种轻巧但坚固的结构,重量只有300公斤。

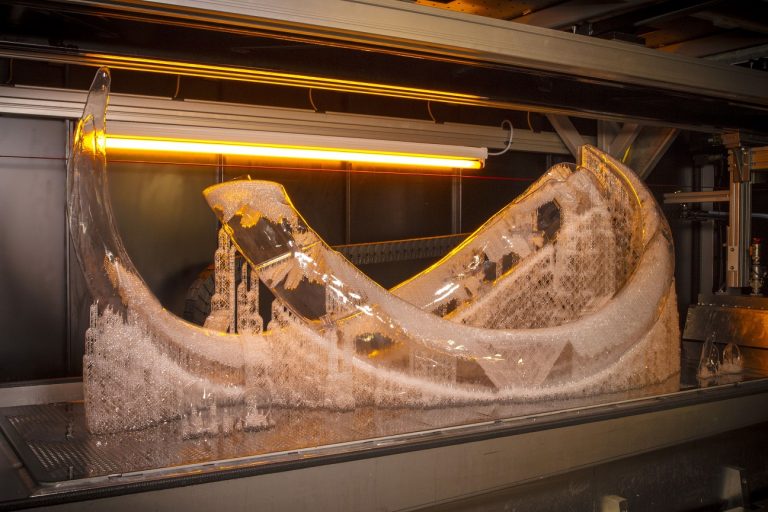

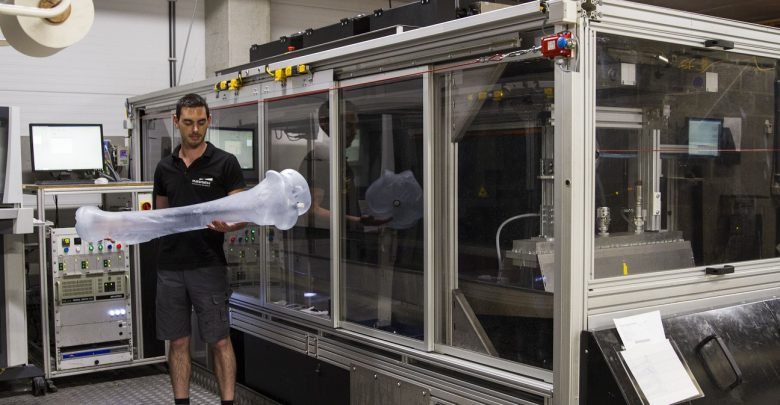

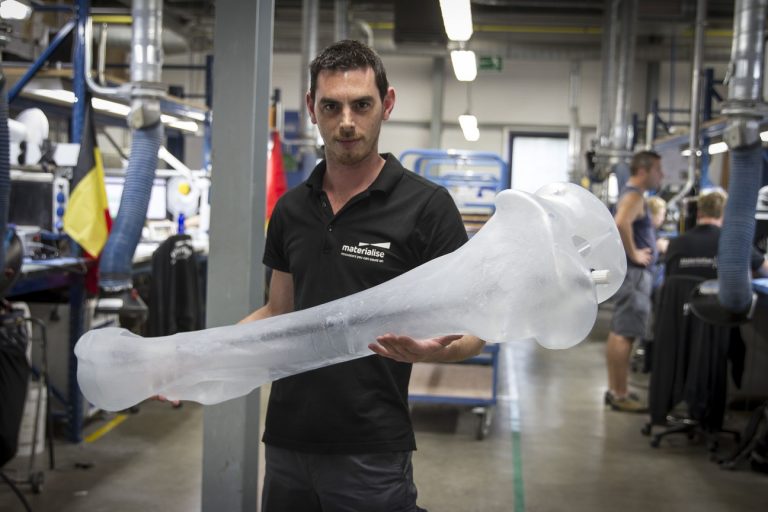

巨型复制品巨型骨头很快将在9台Materialise的Mammoth SLA 3D打印机上进行3D打印,该打印机专为需要超大打印容量的项目而设计(打印机床尺寸为2200x700x800mm)。采用0.1mm精度的树脂,猛犸象将需要一个多月的时间才能完成打印,然后再进行涂装,并涂上不同的涂料,纹理和漆,这样骨头就可以像原来的骨架一样精确地贴合可能。

“该项目的规模具有挑战性,特别是因为我们必须将不同领域的专家聚集在一起,包括工程师,古生物学家和精加工专家,并在完成最后期限的同时调整我们对成品模型的愿景”,项目经理Gertjan Brienen表示。“原始骨架呈现出一些不准确的地方,反映了150年前最初安装时的知识。一个例子是它的尾巴长度,我们现在知道它比最初想象的要短。最初的猛犸象骨骼也缺少一些骨头,包括它的左侧牙齿。我们镜像了正确的牙齿,并在Materialise 3-matic中重新创建它,以获得比用于完成原始骨架的木制牙齿更精确的复制品。通过镜像原始骨骼结构的一部分,也可以精确地恢复破碎的上颌。这意味着3D打印的猛犸象将比原始的更加科学准确。“

Materialise对于考古项目并不陌生,之前曾为Tutankhamun国王和冰鼹鼠的身体进行3D打印重建工作。在这个项目中,他们与比利时皇家自然科学研究所的古生物学家MietjeGermonpré博士密切合作。“3D打印越来越多地被证明是古生物学领域非常有用的工具,使我们能够在不破坏珍贵原件的情况下研究化石,并与世界各地的同仁在同一化石上进行合作。MietjeGermonpré博士说:“有史以来第一个完整的巨型骨架是3D打印的,这是一种独特的体验。”
