基于LCD/LED的开源SLA 3D打印机uTopiaPrinter

时间:2016-07-31 08:36 来源:3ders.org_天工社 作者:中国3D打印网 阅读:
极光尔沃

     当基于塑料线材的桌面3D打印机可以购买的时候,DIY市场就变得越来越热闹了。与此同时地,使用激光的3D打印技术(SLA)或者使用投影仪的3D打印技术(DLP)也越来越接近普通3D打印爱好者,并且在这个领域内也并不缺少众筹的投入。但是目前而且对于SLA和DLP技术来说,可供开源的技术资源远远不够。最近,一位名叫一个名为Sébastien Mischler的3D打印机爱好者发起的项目能够帮助填补这一空白。

     Sébastien3D打印机已经有相当长的时间了,并为RepRap开发社区做出了很多贡献。除此之外,他在3D打印软件方面也相当活跃,并开发出了一些基于云计算的SLA 3D打印工具。不过最近Sébastien又把注意力转向了硬件领域,正在开发一种基于LCDUVLED屏的SLA 3D打印机uTopiaPrinter

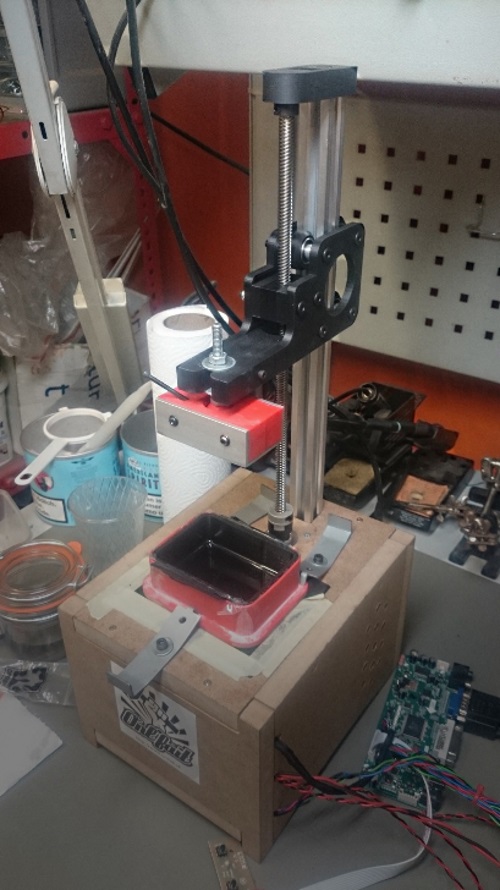

      尽管我们对于这个项目的时间表并不清楚,但是,看上去似乎是Sébastien在开发出基于云计算的切片软件之后,发现他还需要一台SLA 3D打印机来使用它,所以他便着手研制了一个。在确定了最适合自己的SLA解决方案(在这里他选择了LCD/UV LED的组合,因为价格更低,还有一些旧的装置也能用得上)之后,他就立马行动了 起来,开始打造自己的SLA 3D打印机。

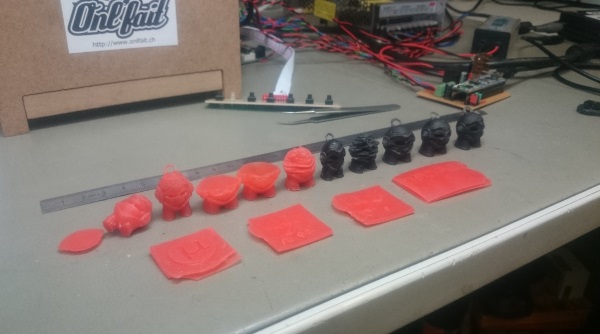

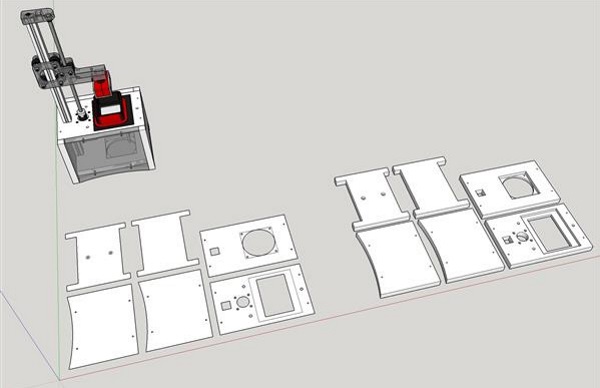

    像许多DIY套件一样,SLA 3D打印机最后的打印出结果看起来在边缘上有点粗糙。但是这款3D打印机使用的基于Arduino的主板、Grbl固件、Sébastien自己开发的切片软件、基于github的控制器和免费下载的工作文件确保了它的每一部分都是开放的。而且,其必要的原理图已经以skp文件(用于Sketchup)的格式发布了,因此最好能够确保您所有的部分被正确定义。因为输出任何东西用于激光切割、CNC或者3D打印都可能因为sketchup的转换问题而中断。

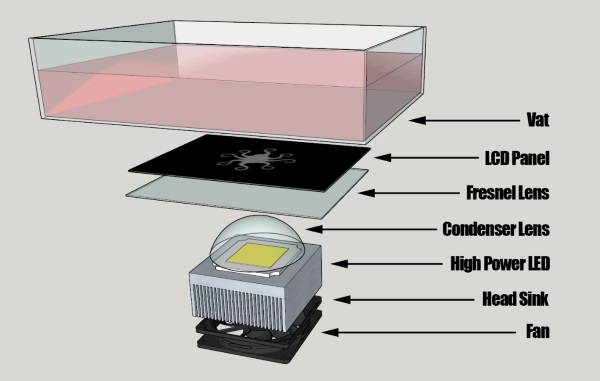

     不过需要强调的是,虽然这个项目是开,并且看起来能制造出一台功能完整的SLA 3D打印机,但是其文档仍然比较缺乏,因此对于那些新手来说这可能是一个比较大的挑战。其零部件清单包括一个液晶面板( LCD Panel)、50W的UVLED聚四氟乙烯薄膜(Teflon Film)、Nema 17步进电机Arduino NanoPololu步进驱动器和UTopia主板之外再没有其它的了在电子指令部分,Sébastien甚至承认了他在“电子学方面的局限”,并宣称他需要帮助来做一个更好的控制电路板和原理图。


     最终,这个项目还需要继续改进,不过使用基于LCD和LED的面板来降低成本,而无需利用成本昂贵的技术(例如DLP技术中使用的投影仪),这对于希望节约预算的DIY探索者来说是个好消息。关于这个开源项目的详细信息,请点击此处浏览。


(编译自3Ders.org)
