北京梦之墨推出40万元的液态金属电路3D打印机

时间:2016-09-21 11:19 来源:南极熊 作者:中国3D打印网 阅读:

     有时候,小编会偶尔发发白日梦:如果3D打印可以打印一部手机、一个iPad,那将大大变革我们现在每天必用的消费电子形态,例如手机、iPad可以很薄很柔软,还可以折叠和拉伸。华为苹果三星这些手机巨头,如果看到了这样的电子电路3D打印机,估计都无法不重视不紧张。

北京梦之墨推出40万元的液态金属电路3D打印机

△未来的手机、iPad

    2016年9月,实地探访了北京梦之墨科技有限公司,曝光全球首台液态金属电路打印机,售价仅仅40万元,相当于80部iPhone7-32G、 120部华为P9或66部三星Note7。液态金属打印机在技术理念上完全改变了传统模式,打破了个人电子制造的技术瓶颈和壁垒,使得在极低成本下快速、 随意地制作电子电路成为现实。即使没有任何电子学经验的个人甚至孩童也能通过电脑操控,短时内即可直接打印出电路图案并制作出自己的终端功能器件,一定程 度上实现了电子硬件的直接制造。

北京梦之墨推出40万元的液态金属电路3D打印机

北京梦之墨推出40万元的液态金属电路3D打印机

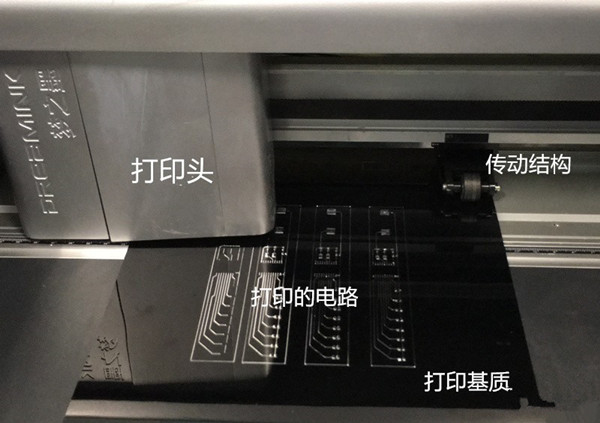

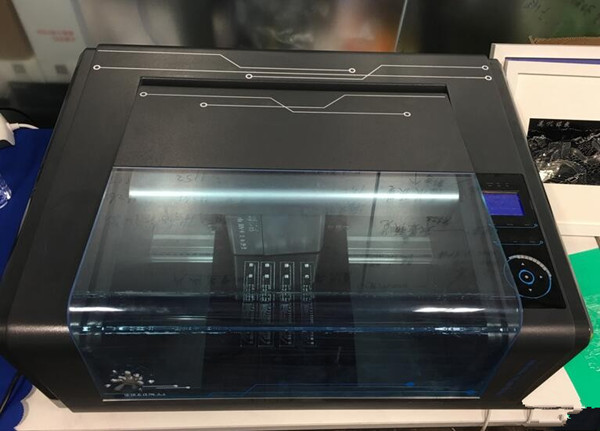

△液态金属电路打印机,外形简洁,就像一台普通的家用A4纸张打印机。

液态金属增材制造(3D打印)是一种变革性的电子制造技术,通过液态墨水直接制造出电路和电子器件,总体上有如下特点:

①电子电路3D打印机体积小,可以直接放在桌面上;

②及时打印,速度快,立等可取;

③良好的导电性,导电率10^7 S/m④兼容各种表面,材料改性后粘附性好;

⑤打印过程在室温下进行,无需高温激光烧结等后处理工艺;

⑥综合成本低,打印时间短、材料可回收、环保;

⑦项目组已经申请50多项底层核心技术发明专利,具有完整的自主知识产权体系。

北京梦之墨推出40万元的液态金属电路3D打印机

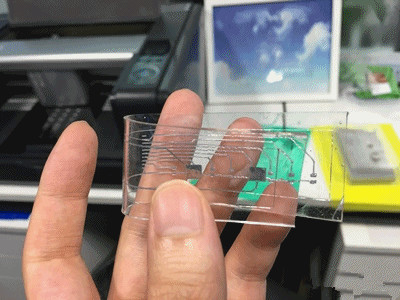

△打印的柔性电子器件,可以通电弯曲发光

    据梦之墨相关负责人介绍,这台打印机在技术底层上,与以色列的Nano Dimension电路3D打印机、Xjet金属3D打印机非常不一样,团队拥有全球首创的液态金属电子增材制造技术,能够直接在聚合物薄膜等基底材料上 进行金属线路的打印,打印出的线路就具有良好的导电性,且无需热处理等复杂处理过程,还能够与基底材料进行共形的弯曲、拉伸,属于真正自主且国际领先的黑 科技。

北京梦之墨推出40万元的液态金属电路3D打印机

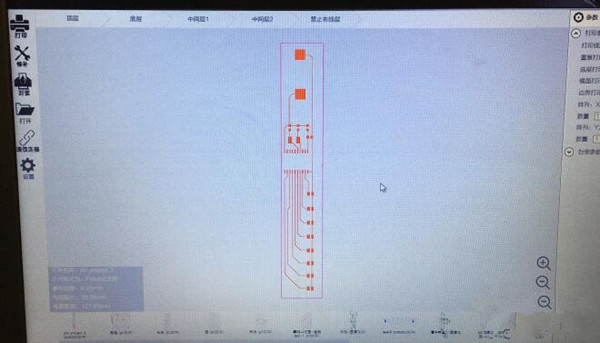

△操作界面

     在操作上,只需要把PcbDoc、Gerber格式的数据导入,就可以打印出电路,软件甚至支持直接通过一般的PNG、JPG等图片文件来打印出所需要的线路图形。

北京梦之墨推出40万元的液态金属电路3D打印机

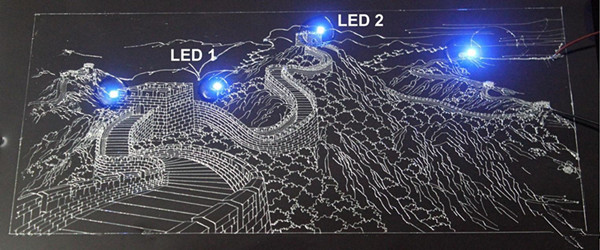

△电路打印的长城图案,连接的灯可以发光

    随时随地实现电子电路的直接打印是全球科学界与工业界的一个梦想。液态金属个人电子电路打印机的问世以及液态金属电子墨水的研制,圆了在极低成本下 快速、随意地制作电子电路的梦想。同时为发展超高功率密度光电器件及印刷电子开辟一条全新途径。有了这台设备,设定好程序,就可以打出自己需要的电路系 统。迄今为止,传统电子电路的制造仍是一个耗时、耗材、耗能且会造成潜在环境污染的复杂工艺过程,大多只能在设备齐全、投资大的工厂进行。液态金属打印机 的成功研制,开启了全新的电子电路制造模式。其相应技术易于普及到家庭、办公室、学校、工厂乃至工业设计、艺术探索、文化创意等应用领域,是极具普适性和 基础性的电子电路制造工具。

北京梦之墨推出40万元的液态金属电路3D打印机

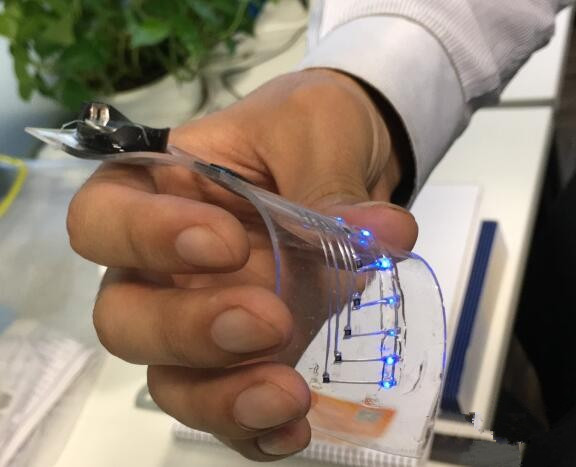

△打印的柔性电路,可以弯曲折叠

北京梦之墨推出40万元的液态金属电路3D打印机

△在布料上打印电路

  在不同的基质上打印电路,需要使用到的技术配套有很大差别。例如在布料上打印电路,还需要做转印等处理。这些也是梦之墨所拥有一系列技术中的重要部分。

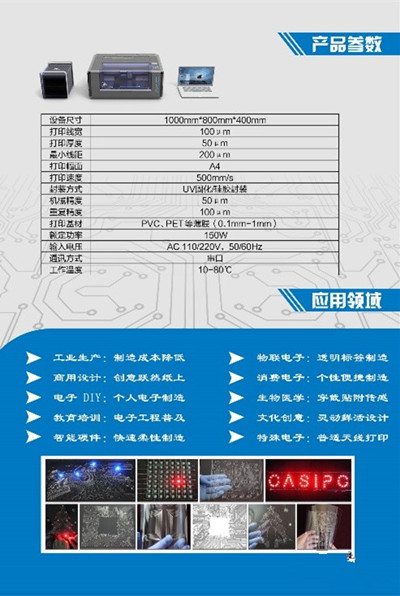

性能参数:

北京梦之墨推出40万元的液态金属电路3D打印机

应用领域:

• 电子设计快速验证

• RFID标签、智能标签

• 可穿戴设备

• 电子艺术设计

• 电子教学与训练

• 医疗技术

40万元的液态金属电路打印机,现场视频拍摄
