《复仇者联盟2：奥创纪元》是一部经典的科幻冒险电影，片中英雄之一的雷神托尔给大家留下了深刻的印象，而造型独特别致的“雷神之锤”也让许多设计师津津乐道。本次实例教程中，小编将以 “雷神之锤”为例，重点介绍中望3D的实用拉伸命令，并结合其它常用命令，教大家如何使用中望3D高效、快捷地完成建模设计。

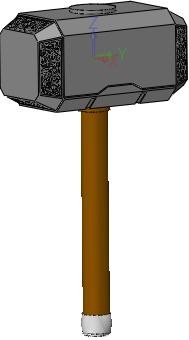

 图1 雷神之锤

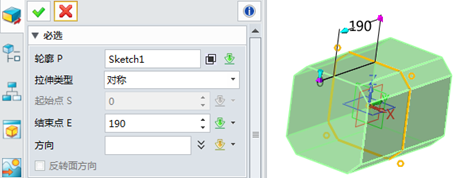

第一步：在XZ平面新建草图，绘制如图2尺寸草图，然后进行草图拉伸，选择对称类型，距离190mm，效果如图3所示。

 图2 草图

图3 锤子基体

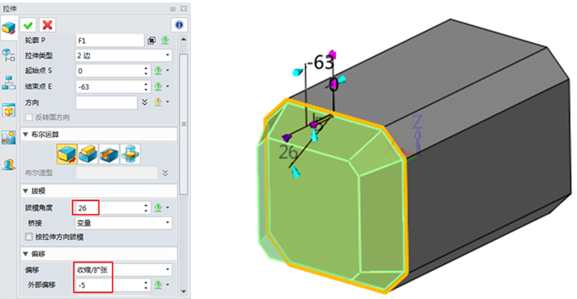

第二步：选择基体左边面为轮廓进行“拉伸”命令，距离-63mm，拔模26°，外部偏移-5mm构建左翼基体，如图4。

 图4 拉伸

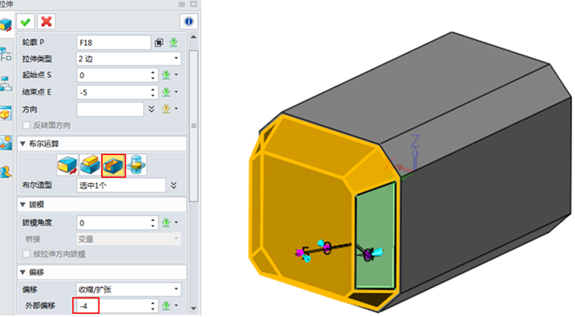

第三步：选择斜面为轮廓进行拉伸命令，距离-5mm，外部偏移-4mm，进行布尔减运算构建凹槽，在其它3个面重复以上步骤生成同样效果凹槽，如图5所示。

图5 拉伸切除体

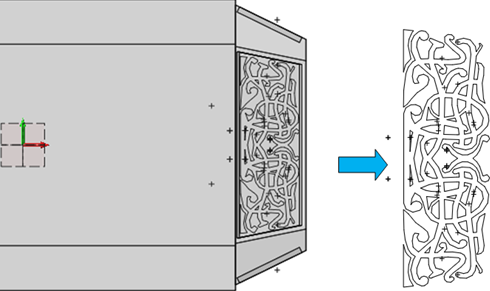

第四步：在YZ平面新建草图，绘制花纹草图，如图6所示。

 图6 花纹草图绘制

第五步：完成草图进行拉伸命令，启始点-80mm，结束点选择斜面，如图7所示。

 图7 构建斜面花纹

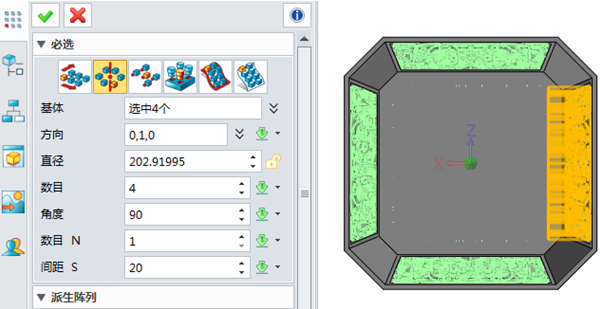

第六步：运用“阵列几何体”命令，圆形方式阵列生成其它三个面花纹，如图8所示。

 图8 阵列花纹

第七步：运用“镜像”命令，选择XZ平面镜像生成完整基体，如图9所示。

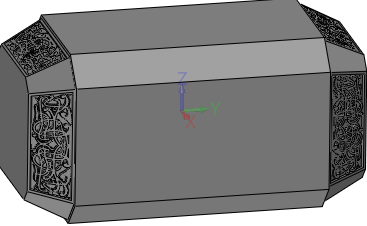

图9 镜像实体

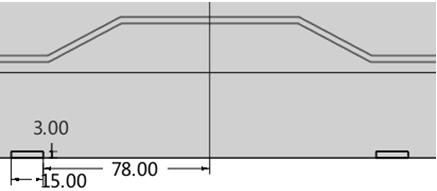

第八步：在YZ平面新建草图，绘制如下图10所示尺寸，运用拉伸命令切除基体，构建2mm深槽，如图11所示。

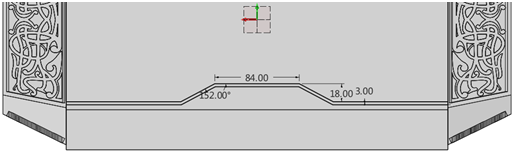

图10草图

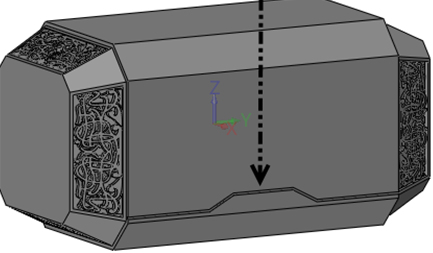

图11拉伸切除槽

第九步：在YZ平面绘制草图，尺寸如图12所示。然后拉伸草图，距离90mm，布尔减运算切除基体底面构建2条槽，如图13所示。

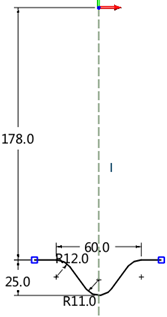

图12 绘制草图

 图13底部草图与槽

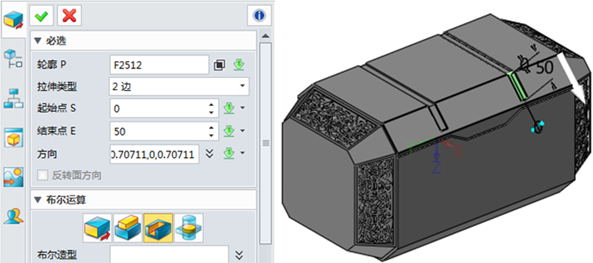

第十步：继续选择槽端面，运用“拉伸”命令，距离50mm，构建斜面上的槽，如图14所示。

图14斜面槽构建

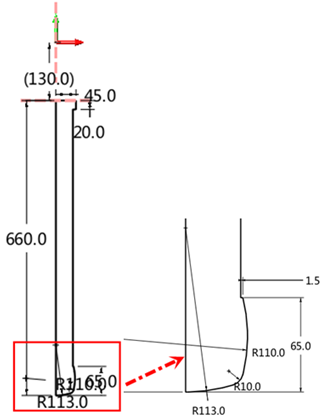

第十一步：构建圆柱体(R=65, H=10) 在基体顶面中心，在XZ平面新建草图，绘制尺寸如图15所示，运用“旋转”命令构建如图16手柄。

 图15 手柄草图尺寸

图16 手柄

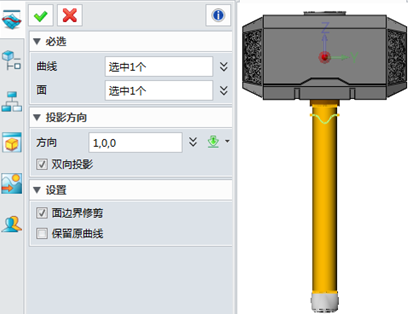

第十二步：在YZ平面绘制如图17草图, 运用“投影到面”命令，把曲线投影到手柄面上，如图18所示。

 图17 草图

图18 投影曲线

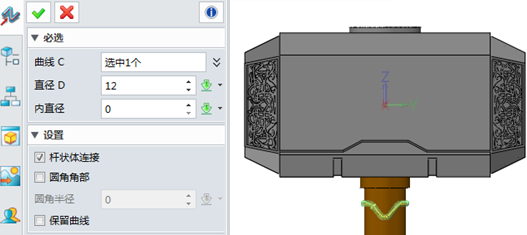

第十三步：运用“连接”命令，把手柄上曲线组合成一条, 然后运用“杆状扫掠”命令生成直径12圆杆，如图19所示。

 图19 圆杆

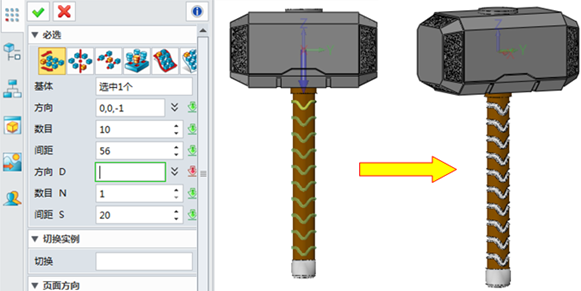

第十四步：沿Z轴方向阵列圆杆, 然后布尔减运算切除手柄构建凹槽，最后倒R=3.5mm角，见下图。

 图20 阵列和布尔减运算

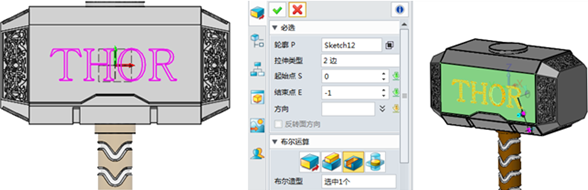

第十五步：运用 “预制文字”命令创建logo，然后拉伸字体切除基体创建logo效果，如图21所示。

 图21 logo

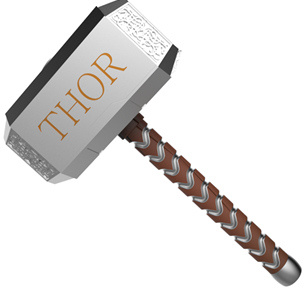

第十六步：打开内置 KeyShot 插件，然后对产品进行渲染，效果如图22所示。

图22 渲染效果图

至此，我们就完成“雷神之锤”的建模设计了。
