TMC5160大功率步进驱控IC,超静音、防抖动、不丢步

时间:2018-05-09 10:45 来源:未知 作者:中国3D打印网 阅读:

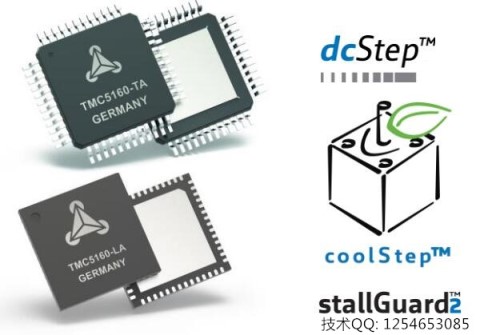

        TMC5160大功率步进电机驱控芯片,外置MOS管,带有静音驱动StealthChop、防抖动功能SpreadCycle、堵转检测StallGuard2、力矩动态调节DcStep、电流动态调节CoolStep™、斜坡发生器Ramp generator等专利技术设计!





    使用TMC5160控制/驱动智能IC使步进电机性能更强大

        TMC5160将内置MOSFETs的系列芯片TMC2100,TMC2130和TMC5130的功能扩展应用到更大电流的步进电机上。位于德国汉堡,全球领先的电机和运动控制技术开发商TRINAMIC Motion Control推出TMC5160。这种带有串行通信接口的新型单轴步进电机控制驱动IC可以外扩MOSFETs,每个线圈的电机电流可达20A,最大电压60V DC

        Trinamic公司创始人兼首席执行官Michael Randt解释说:“TMC5160成功地将我们的技术创新融合到了一个单一的设备中,使用外部N沟道MOSFET实现了电机电压和电流规格的最大化。 “简单易用和成本效益原则是我们设计师的指导方针。 TMC5160将强大的步进电机驱动器和运动控制器集成在一块芯片上,将数字信息直接转换为平滑,精确,可靠的物理运动。

          事实上,使用起来非常简单,只需要目标位置即可。所有步进电机逻辑都在TMC5160内部运行 - 当驱动NEMA17到NEMA34和更大的电机时,不需要软件,只采用硬件即可实现。通过行业标准SPI或步进/方向接口连接到主机微控制器,TMC5160执行所有实时位置和速度步进运动计算。而且TMC5160还支持ABN编码器输入。

         将TMC2100,TMC2130和TMC5130系列扩展到更高的电压和电流便成就了该公司成功的SpreadCycle™,StealthChop™和SixPoint™技术,每步全程可达256个微步,静音操作和先进的斜坡剖面最大化发挥电机的扭矩特性以进行快速定位。专为数控机床,纺织机械,实验室自动化,工厂自动化和其他需要电机平稳,安静和精确的运行的领域而设计。更多内容请向TRINAMIC代理商 易科通讯设备 咨询。

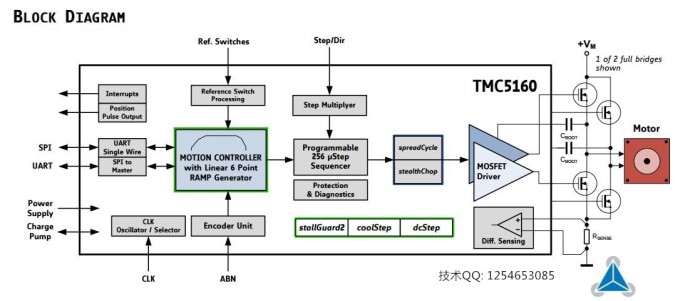

     TMC5160驱控芯片框图:





    为了缩短应用开发时间,Trinamic提供了全面的应用程序开发包TTAP,其中包括代码示例,EDA库和参考设计。使用Trinamic直观的基于PC的软件TMCL-IDE和带有TMC “Landungsbrücke”的模块化评估套件,可以实现快速评估。



    TMC5160-TA现在正式量产,评估板(TMC5160-EVAL),评估套件(TMC5160-EVAL-KIT)和分线板(TMC5160-BOB)开始提供。技术支持:由TRINAMIC代理商 易科通讯设备 提供

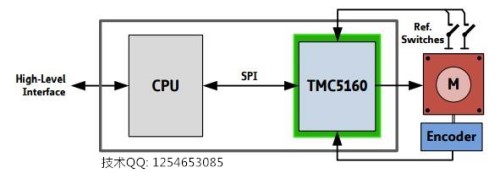

    TMC5160应用示意图



    驱控单个步进电机图

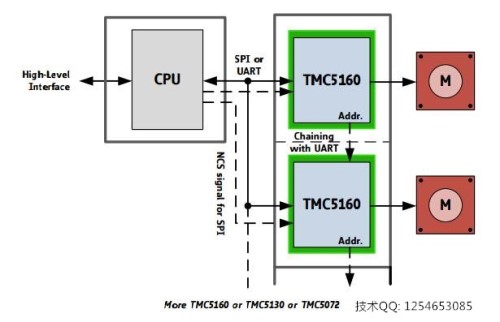

    驱控两个步进电机图

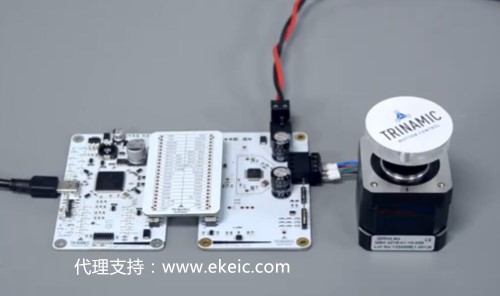

    开发板控制电机实图



    关于Trinamic公司

         TRINAMIC  Motion  Control为运动和电机控制应用开发了世界上最先进的技术。我们先进的集成电路,模块和机电一体化系统使当今的软件工程师能够快速,可靠地开发高效,平稳和静音工作的高精度驱动器。 Trinamic总部位于德国汉堡,在爱沙尼亚的塔林和美国伊利诺伊州的芝加哥都设有子公司、在中国上海设有办事处。技术支持:由TRINAMIC代理商 易科通讯设备 提供
