    虽然鲁迅先生强调他没有说过:摩天轮是圆的,没有起点和终点,在摩天轮下爱情和梦想都不会结束。但这依然不能改变小编完成摩天轮教程的决心。上周我们已经给大家讲解摩天轮底座的制作方法,这周我们将继续来制作摩天轮的剩余部分。

小锦囊:

1、使用软件:3D One

2、在制作的过程中,主要使用的命令:①圆柱体。②距离测量。③阵列。④拉伸。⑤镜像。⑥剪切。⑦链状圆角。

3、本教程主要是教各位如何调整配合件的间隙。

4、由于官网上传有限,模型打印文件上传的是整个,用Magics把模型转成零件打印。

第一步:

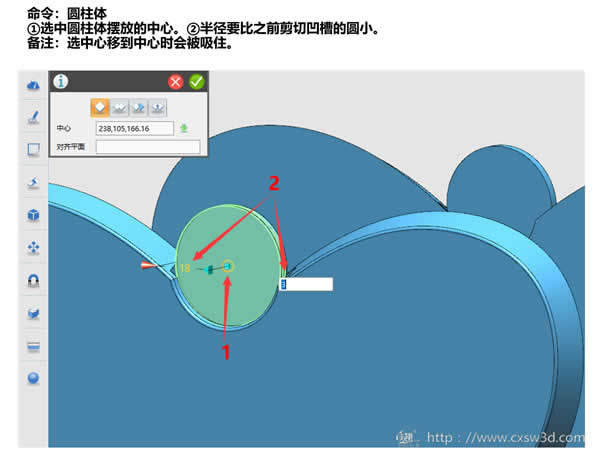

命令:圆柱体

①选中圆柱体摆放的中心。②半径要比之前剪切凹槽的圆小。

备注:选中心移到中心时会被吸住。

教程 ︳用3D打印技术让爱转动(下)

第二步

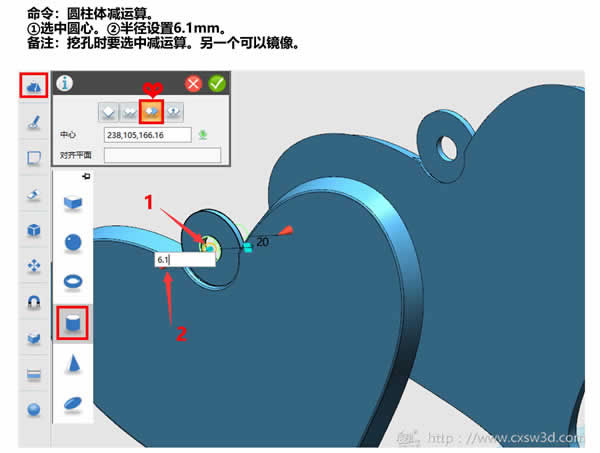

命令:圆柱体减运算。

①选中圆心。②半径设置6.1mm。

备注:挖孔时要选中减运算。另一个可以镜像。

教程 ︳用3D打印技术让爱转动(下)

第三步

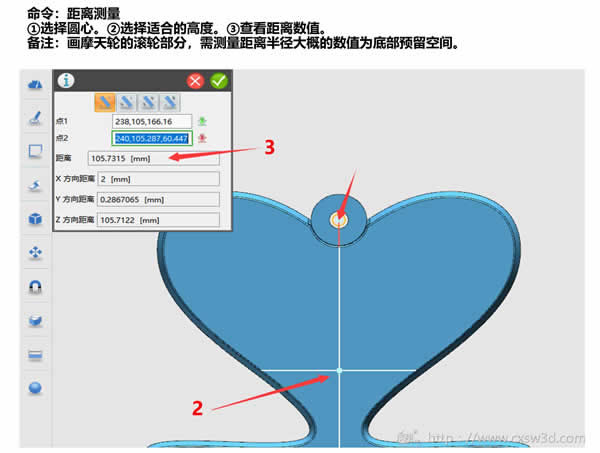

命令:距离测量

①选择圆心。②选择适合的高度。③查看距离数值。

备注:画摩天轮的滚轮部分,需测量距离半径大概的数值为底部预留空间。

教程 ︳用3D打印技术让爱转动(下)

第四步

命令:圆形、不规则线、镜像

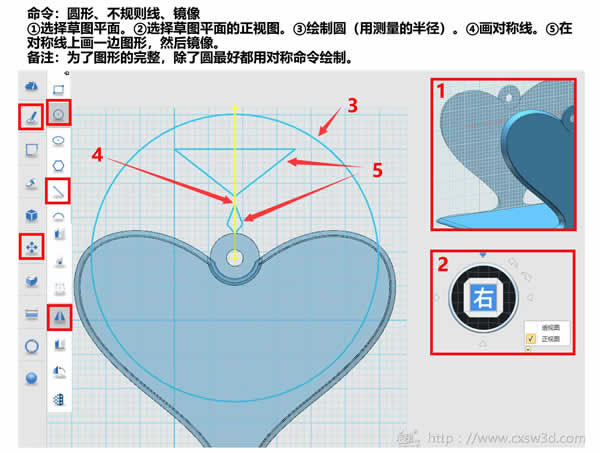

①选择草图平面。②选择草图平面的正视图。③绘制圆(用测量的半径)。④画对称线。⑤在对称线上画一边图形,然后镜像。

备注:为了图形的完整,除了圆最好都用对称命令绘制。

教程 ︳用3D打印技术让爱转动(下)

第五步

命令:阵列

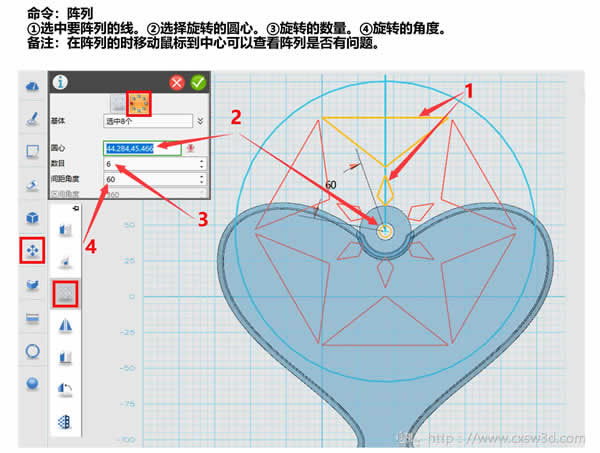

①选中要阵列的线。②选择旋转的圆心。③旋转的数量。④旋转的角度。

备注:在阵列的时移动鼠标到中心可以查看阵列是否有问题。

教程 ︳用3D打印技术让爱转动(下)

第六步

命令:删除

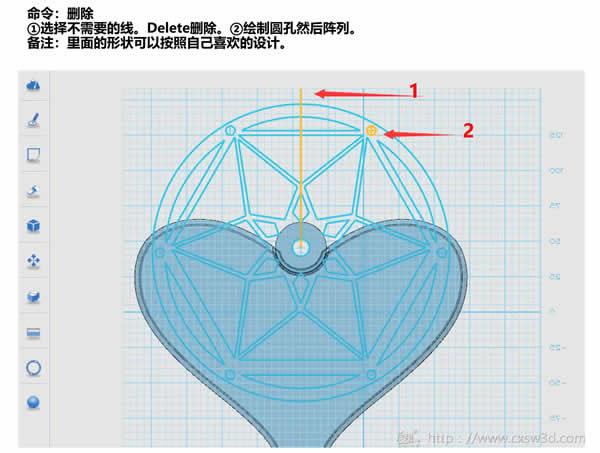

①选择不需要的线。Delete删除。②绘制圆孔然后阵列。

备注:里面的形状可以按照自己喜欢的设计。

教程 ︳用3D打印技术让爱转动(下)

第七步

命令:拉伸

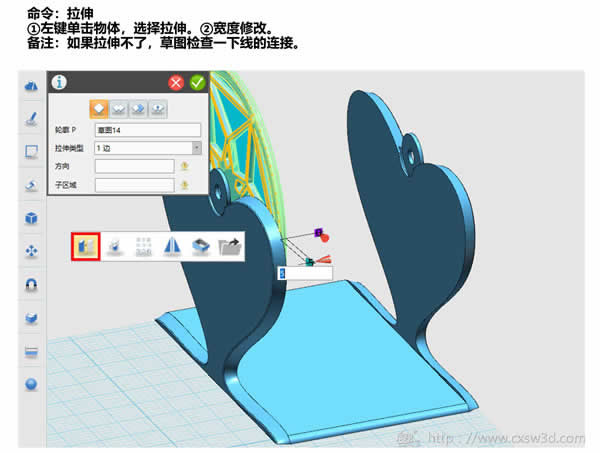

①左键单击物体,选择拉伸。②宽度修改。

备注:如果拉伸不了,草图检查一下线的连接。

教程 ︳用3D打印技术让爱转动(下)

第八步

命令:镜像

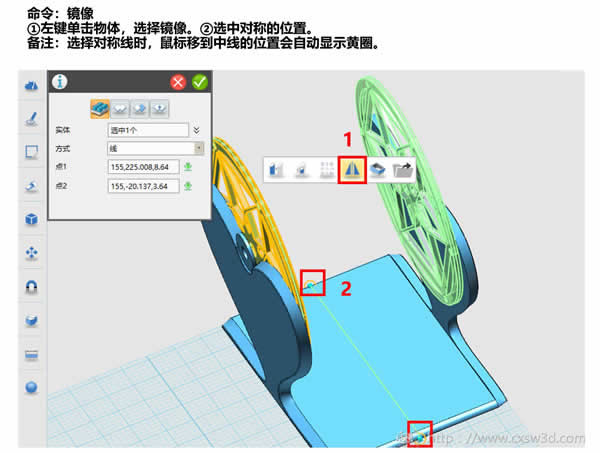

①左键单击物体,选择镜像。②选中对称的位置。

备注:选择对称线时,鼠标移到中线的位置会自动显示黄圈。

教程 ︳用3D打印技术让爱转动(下)

第九步

命令:圆柱体

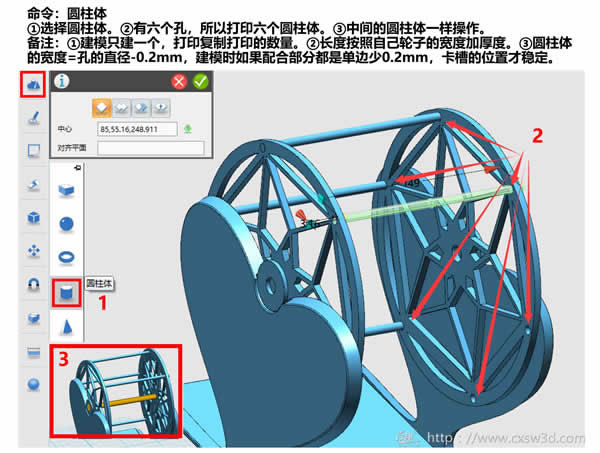

①选择圆柱体。②有六个孔,所以打印六个圆柱体。③中间的圆柱体一样操作。

备注:①建模只建一个,打印复制打印的数量。②长度按照自己轮子的宽度加厚度。③圆柱体的宽度=孔的直径-0.2mm,建模时如果配合部分都是单边少0.2mm,卡槽的位置才稳定。

教程 ︳用3D打印技术让爱转动(下)

第十步

命令:剪切、链状圆角、拉伸

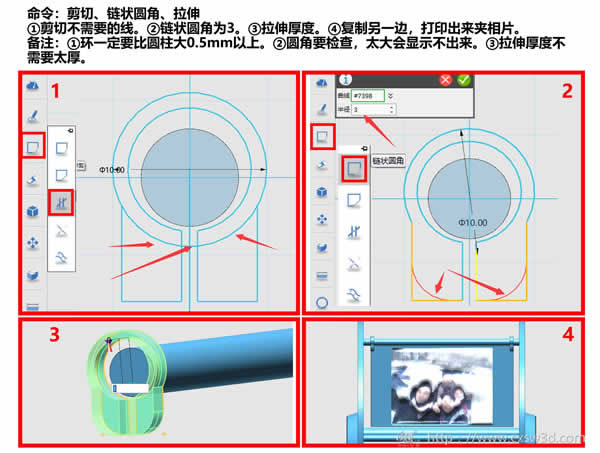

①剪切不需要的线。②链状圆角为3。③拉伸厚度。④复制另一边,打印出来夹相片。

备注:①环一定要比圆柱大0.5mm以上。②圆角要检查,太大会显示不出来。③拉伸厚度不需要太厚。

教程 ︳用3D打印技术让爱转动(下)

第十一步

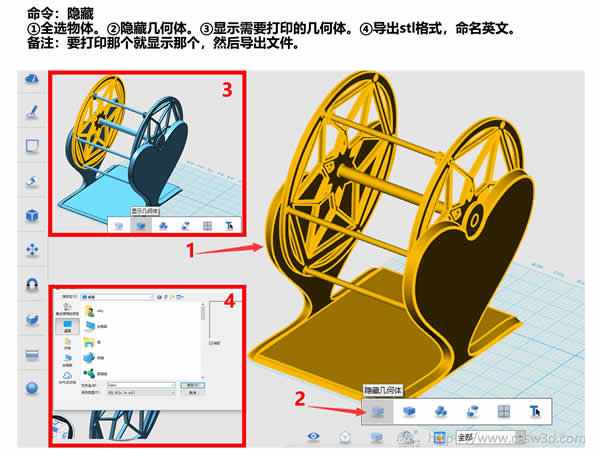

命令:隐藏

①全选物体。②隐藏几何体。③显示需要打印的几何体。④导出stl格式,命名英文。

备注:要打印那个就显示那个,然后导出文件。

教程 ︳用3D打印技术让爱转动(下)

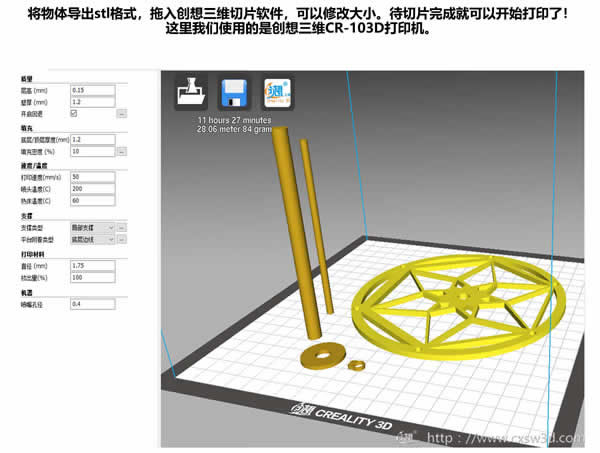

将物体导出stl格式,拖入创想三维切片软件,可以修改大小。待切片完成就可以开始打印了!这里我们使用的是创想三维CR-10 3D打印机

教程 ︳用3D打印技术让爱转动(下)


打印完成后,将模型按三维图组装在一起,并挂上照片,这样一个挂满爱与幸福的摩天轮就做好了!
