3D建模教程:二维码名片盒双色3D打印机模型

时间:2018-07-23 10:55 来源:未知 作者:中国3D打印网 阅读:
极光尔沃

      上期介绍了如何用软件把已有模型分色,这期小编将带大家学习下如何自己建立双色模型,以及双色模型的切片参数设置。(打印使用的是创想三维的一款机密级新品双色3D打印机,小编冒死偷拍了一张↓)

3D建模教程 | 二维码名片盒双色3D打印机模型

一、小锦囊:

1.借助3Done软件

2.本次3D建模教程主要教的是拉伸、浮雕、实体切割、隐藏等

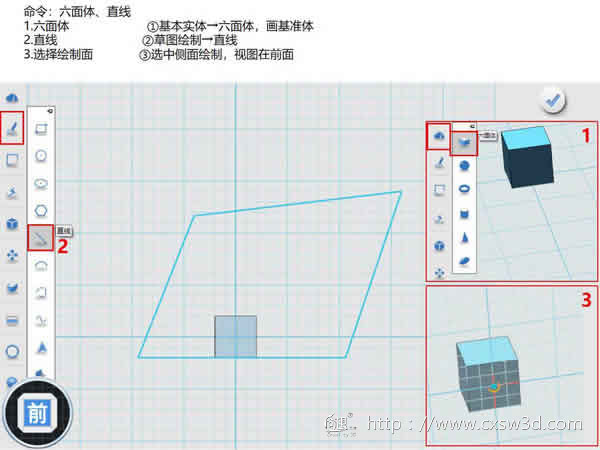

第一步:

命令:六面体、直线

1.六面体①基本实体→六面体,画基准体

2.直线②草图绘制→直线

3.选择绘制面③选中侧面绘制,视图在前面

3D建模教程 | 二维码名片盒双色3D打印机模型

第二步:

命令:拉伸

1.拉伸①特征造型→拉伸

3D建模教程 | 二维码名片盒双色3D打印机模型

第三步:

命令:抽壳、拉伸

1.抽壳①特殊功能→抽壳修改参数,选择上面开放口

2.拉伸②拉伸前面3毫米

3D建模教程 | 二维码名片盒双色3D打印机模型

第四步:

命令:浮雕

1.浮雕。①特殊功能→浮雕

2.修改参数,修改时可以在模型上观察。最大偏移不要超过厚度。

3.分辨率。③最小是0.1越小越清楚

3D建模教程 | 二维码名片盒双色3D打印机模型

第五步:

命令:直线

1.直线①草图绘制→直线

2.选择绘制面②以正方体的后视图

3.画切割线③不要靠近模型边缘线

3D建模教程 | 二维码名片盒双色3D打印机模型

第六步:

命令:实体切割

1.实体切割①特殊功能→实体切割

2.选择被切割

3.选择切割的线

3D建模教程 | 二维码名片盒双色3D打印机模型

第七步:

命令:输入文字

1.文字①草图绘制→文字

2.选择绘原点

3.修改参数

3D建模教程 | 二维码名片盒双色3D打印机模型

第八步:

命令:隐藏、显示全部

1.隐藏①选中盒子和二维码底部

2.另存为②把正方体删除,另存stl格式

3.显示全部③把盒子和二维码底另存stl格式

3D建模教程 | 二维码名片盒双色3D打印机模型

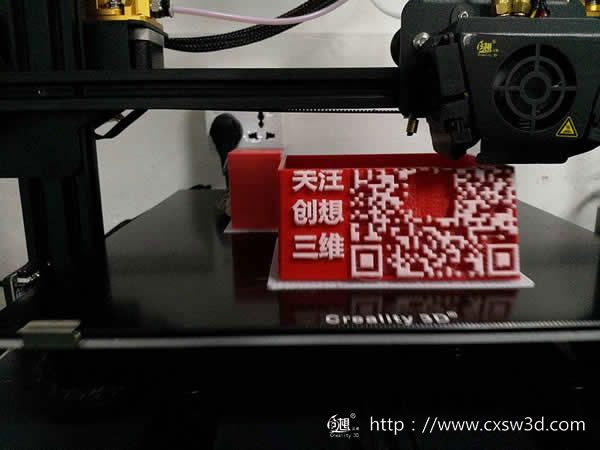

将物体导出stl格式,拖入创想三维切片软件,按照双色打印的说明书修改参数,合并模型并修改大小。待切片完成就可以开始打印了!这里我们使用的是创想三维CR-5S 3D打印机

3D建模教程 | 二维码名片盒双色3D打印机模型

PS:创想三维每周都会推送3D打印教程,需要的朋友可关注我们的官方消息哟。
