3D打印教程 :三维模型分色及切片设置

时间:2018-08-13 11:13 来源:未知 作者:中国3D打印网 阅读:
极光尔沃

FDM双色3D打印机越来越多,但是网络上的三维模型大多还是单色的,很多初学朋友可能还不知道,将单色模型转换成双色其实很简单,本期小编教大家如何设置双色模型。

一、小锦囊:

1.借助magics软件。

2.本次教程主要教的是切割,设置双色切片参数

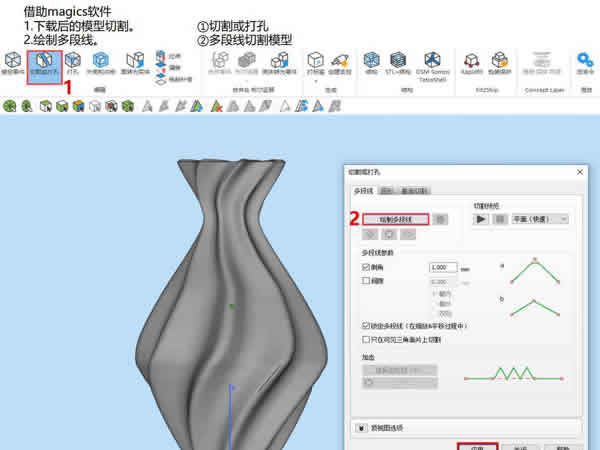

第一步:

借助magics软件

1.下载后的模型切割。 ①切割或打孔

2.绘制多段线。 ②多段线切割模型

3D打印教程 ︳三维模型分色及切片设置

第二步:

命令:切割

1.随意切割

2.点击应用

3.确定继续

4.关闭切割

3D打印教程 ︳三维模型分色及切片设置

第三步:

命令:保存

1.选中模型。 ①选中两个的模型

2.保存stl格式。

3D打印教程 ︳三维模型分色及切片设置

第四步:

命令:修改机器设置

1.机器设置双色。 ①机器→机器设置→挤出机数量

2.机器设置偏移。 ②机器→机器设置→挤出机2偏移为0

3.里面的参数都是对于双色的。

3D打印教程 ︳三维模型分色及切片设置

第五步:

命令:参考参数

1.里面的参数都是对于双色的。

2.代码修改开始2、结束2,需要的话可以找工作人员。

3D打印教程 ︳三维模型分色及切片设置

第六步

3D打印教程 ︳三维模型分色及切片设置

将两个物体导出stl格式,拖入创想三维切片软件,合并模型后修改大小,参考前面的参数修改,待切片完成就可以开始打印了!这里我们使用的是创想三维CR-5S打印机。

3D打印教程 ︳三维模型分色及切片设置


3D打印教程 ︳三维模型分色及切片设置

PS:创想三维每周都会推送3D打印教程,需要的朋友可关注我们的官方消息哟。

双色花瓶下载链接:https://www.cxsw3d.com/yishupin/39-298.html

想要了解更多请点击:http://www.cxsw3d.com/
