为了便于3D打印,建模时你需要注意这10个技巧(2)

时间:2017-10-07 21:22 来源:网络 作者:中国3D打印网 阅读:

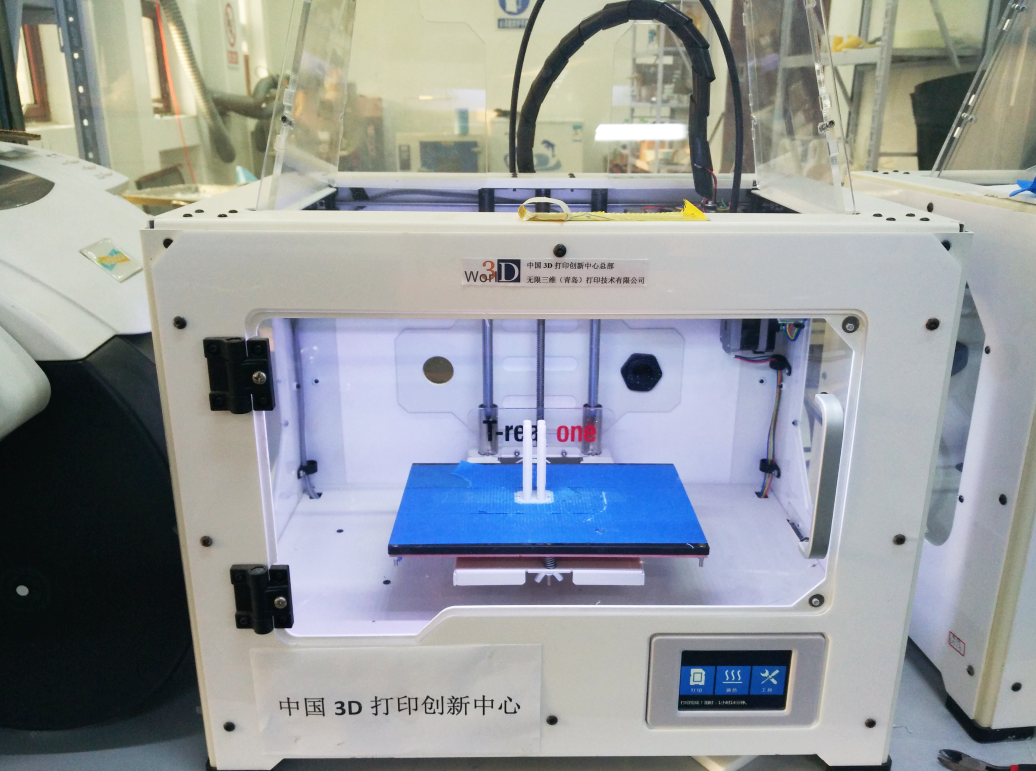

4. 了解自己打印机的极限

    根据自己打印机的情况,合理设计模型,比如用FDM打印机打印细节多的手办模型,那无疑是自找苦吃,去支撑、修边角....

为了便于3D打印,建模时你需要注意这10个技巧

5. 合理设置公差

    普通桌面3D打印机打印出来的模型,误差是肯定有的,尤其是活动部件、内孔等部位。

对于精度要求比较高的,设计模型时候要合理设置公差,比如内孔给出补偿量。要找到正确的公差比较麻烦,需要摸摸自己机器的脾气。

为了便于3D打印,建模时你需要注意这10个技巧

6. 适度使用外壳(Shell)

    一些精度要求高的模型上,设置外壳时不要使用过多,尤其是表面印有微小文字的模型,外壳设置过多,会让这些细节处模糊。

7. 善用线宽

    玩3D打印机时,有一个很重要但常常被忽略的变数,那就是线宽。 线宽是由打印机喷头的直径来决定的,大部分打印机喷嘴直径是 0.4mm 。

    打印模型画圆时,打印机最小能画出来的圆的直径是线宽的两倍,比如0.4mm的喷嘴,最小能画出来的圆,直径是 0.8mm。

    所以建模时善加利用线宽,如果你想要制作一些可以弯曲或是厚度较薄的模型,将你的模型厚度设计成一个线宽厚最好。

8. 调整打印方向以求最佳精度

    对于FDM打印机来说,你只能控制Z轴方向的精度(层厚),因为XY轴方向的精度已经被线宽决定了。

    如果你的模型有一些精细的设计,最好确认一下模型的打印方向是否有能力打印出那些精细的特征,建议Z轴方向上(竖着)打印这些细节部位。

    大家设计模型时,细节部位也最好放在方便竖着打印的位置。实在不行,可以将模型切割开来打印,然后再重新组装。

9. 调整打印方向以承受压力

    打印件需要承受一定压力时,要想保证模型不会损坏、断裂,建模和打印时你都得长点心眼。

    建模时,你可以根据受力方向,适当加厚承受压力的位置。打印时,Z轴方向上竖着打印,层与层之间粘结力有限,承受压力的能力不如XY轴方向上横着打印。

10. 正确摆放你的模型

    打印时,模型的摆放也是个大学问,除了上面说到的调整打印方向,你还得注意摆放位置,尽量减少加支撑的几率。

    还有,如果是一大堆模型一起打印,模型的摆放需要注意下间隔,离的太近了并不一定是好事。

为了便于3D打印,建模时你需要注意这10个技巧

    总之,掌握一些小技巧,少走点弯路总是好的呢~~
