影响3D打印的口腔修复体精密度的因素

时间:2019-03-04 19:54 来源:南极熊 作者:中国3D打印网 阅读:
极光尔沃
        3D打印技术,又称增量制造技术,是快速成型技术(rapid prototyping,RP)之一,它是基于重建的三维数字模型,采用分层加工和叠加成形的方式制作实体模型的加工工艺。基于3D打印技术具有快速、方便、精确及节省材料的优点,被广泛应用于多个领域。在口腔修复领域,3D打印技术使口腔修复体在精密度方面得到了很大的提升,包括冠边缘、内冠与牙体之间的密合性及义齿支架与软组织之间密合性,从而影响修复体的临床效果。

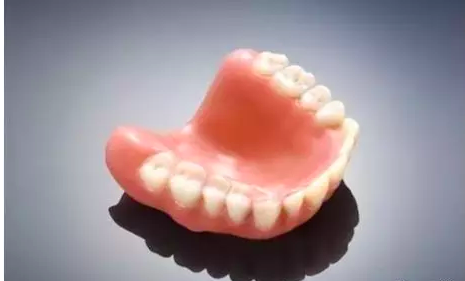

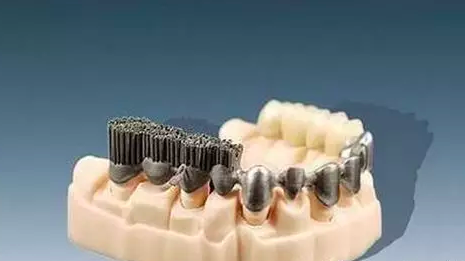

      目前3D打印技术主要应用于可摘局部义齿金属支架、全瓷修复体、金属修复体、修复体蜡型、颌面赝复体以及全口义齿。3D打印的基本步骤包括:数字化数据采集、数字化数据处理和3D打印。临床上使用的数字化扫描设备采集印模信息,然后利用相关CAD设计软件进行数据处理,设计数字化修复模型,再利用常用3D技术打印出修复体模型,经后期处理最后应用于临床。3D打印制作口腔修复体是一个连续的过程,每个步骤中均存在影响修复体精密度的因素;另外,3D打印技术本身的发展水平也是一个重要的影响因素。
1.数字化印模的采集
1.1数字化印模的准确性
      口腔修复诊疗的最终效果,首先取决于印模准确性。选择不同的印模采集方式影响着最终印模的准确性。传统取模过程中患者唾液、龈沟出血、软组织运动以及材料的形变等因素都会影响印模采集的准确性,进而影响最终修复体的修复效果。随着数字化印模采集系统的发展,现今数字化印模逐步取代传统的取模方式。
       现临床上应用的口腔修复CAD/CAM系统,多数是口外采集方式(间接法),即采用数字化扫描设备对患者牙列石膏模型进行扫描来获取数字化印模,这种模式依然需要经历应用弹性印模材料采集患者口腔印模,然后翻制石膏模型的过程。而口内采集方式(直接法),即扫描设备于口内直接对口腔内软硬组织进行扫描与测量。目前主要从两方面来评价口内数字化印模准确性,一方面是直接通过对数字化扫描设备进行评价,扫描设备的良好精密度是印模准确性的首要条件。
       杨鑫等研究模拟口腔取模环境下TRIOS口内数字印模的精密度,并与口外模型扫描的精密度比较,通过定量分析得出,TRIOS组的数字印模精密度差于口外模型组,与Flügge等对iTero系统与D250口外系统精密度比较时结论一致;另一方面是通过评价基于口内数字化印模设计制作的修复体的临床适合性来反映数字化印模本身的准确性。谭发兵等研究CEREC3D和InlabMCXL系统数字化印模对CERECBlocs全瓷冠边缘和内部适合性的影响,发现两种印模法对CERECBlocs冠边缘适合性无影响,但对内部适合性有一定影响,全瓷冠边缘适合性均在临床可接受范围内。
     国外学者Da利用CEREC系统在体内实验中比较了口内直接扫描牙齿和传统印模配合口外扫描石膏模型制作出的CAD/CAM后牙全瓷高嵌体的边缘适合性,认为两者之间无明显差异且均符合临床应用标准。与应用较成熟的牙列石膏模型三维扫描技术相比,口内数字印模技术存在一定局限性:由于口腔空间狭小,容易受唾液、光照、舌头移动和探头抖动等因素的影响,且采集的图像位于不同的坐标系中,对图像的拼接次数越多,数据精度越低。
1.2口内数字化印模采集系统
      自1987年Sirona成功发布了世界上第一台商业化的口内扫描仪至今,世界各国其他公司也陆续推多个品牌的口内扫描系统(3Shape、CEREC、iTero、Lava、Planscan等),国内也已研发出自主知识产权的口内扫描系统(朗呈科技、先临三维科技)。因各扫描系统扫描原理、性能特点不同,以及是否需要喷粉,扫描的精度存在一定差异。Ender等运用最佳适配校准(best fit alignment)方法评价四种口内数字化印模系统采集全牙列印模的精度,CERECBluecam的扫描精度最高,但与Renne的研究结果相反;而在王亚妹等的研究中也发现,随扫描区域的增大,CERECBluecam扫描精度明显下降。对于小范围扫描而言,Planscan的扫描精度较高;TRIOS在全牙列的采集时,扫描速度与精度之间取得了良好的平衡,可能更适合用于采集全牙列印模。
     关于喷涂光学成像粉对数字化印模准确性的影响,学者持有不一致的意见。目前临床上要求光学成像粉喷涂均匀,但是尚无统一的操作标准;对于不需要喷粉的TRIOS和CERECOmnicam,也可能由于人员操作的问题在一定程度上影响了印模的准确性。在临床应用中,操作人员必须熟悉口内数字化扫描系统的性能特点;而无论使用哪一种系统,对预备的牙体进行排龈,清晰地暴露牙体预备的边缘以及对口腔进行严密隔湿,是保证印模质量的基础。
1.3数字化印模采集的适应证
     就口内采集方式而言,单个固定修复病例进行印模采集,印模准确性能符合临床应用的要求。在杨鑫等研究中,TRIOS系统于口内获取单个牙的数字印模精密度小于10μm。对于多单位固定修复病例(5个单位以内)进行印模采集时,多数学者对口内采集方式持谨慎的态度。Flügge等的研究结果发现,iTero系统于口内获取完整牙列数字印模精密度为50μm,而Ender等使用CERECBluecam系统和LavaTMC.O.S系统于体外获得全牙列数字印模的精密度分别为(30.9±7.1)μm和(60.1±31.3)μm,这说明了多单位口内数字印模不如单个牙准确。
