目前很多企业和个人设计师都关注工业机，认为工业机装配精度高、成型体积大，但是看到价格又只能默默咽口水，然后桌面SLA机器的价格是工业机价格十几分之一，一般企业购买不成问题，个人爱好者、设计师挤挤口袋还是买得起的。

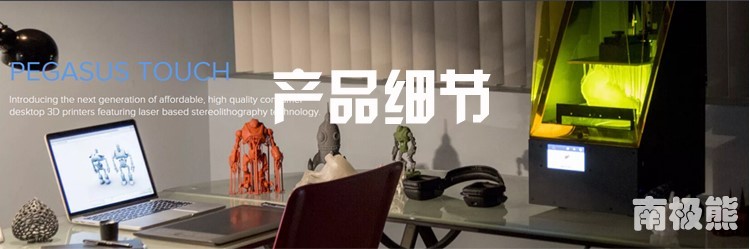

其实桌面SLA除了很大体积的模型没办法（除非分割模型拼接），工业机能打的一样可以完成任务。今天给大家带来的是目前市场上成型尺寸最大的桌面式SLA打印机，Pegasus Touch，单老师作为核心人员，全程参与了这款机器的研发，试制，和量产。先来看一下这款机器的颜值：

由于是自己参与设计研发的机器，所以真的是情人眼里出西施，反正单老师看是越看越顺心。更为重要的是，这款机器的成型体积达到了177x177x228mm，可谓是3D打印机中的战斗机！

有这样的成型尺寸，对于一些普通的工业件自然是手到擒来。这讲中，我们先给大家展示打一个组合的模型，实际大小为130.9MM*29.235mm*11.563MM

1、收缩补偿

在使用SLA桌面机的时候我们要了解和机器配套耗材的收缩率（当然如果外购的耗材配合的好，收缩率低也没问题），我们现在用的是原机的配套耗材根据常温温度变化收缩率在1%-1.8%之间，相对桌面机来说收缩率是比较低的，有的耗材配合不好收缩率达到5%以上，基本是没法使用的。其实补偿的方法也很简单就是通过切片软件放大模型，只用补偿XY！！我们现在放大为1.012 得到模型尺寸为132.994MM*29.702MM*11.563MM，这个就是我们需要补偿后的模型。

2、模型摆放

我们先直接加支撑会看到1号模型支撑都在外壳比较容易去除,2号模型支撑都在模型细节里面，去除难度较大，可能支撑会破坏细节。

所以 2号模型可以通过旋转和1号模型一样摆放，然后加支撑。

3、支撑设置

这个是非常关键的，用过3D打印机的朋友们都关心机器打模型的成功率的问题，模型摆放不好支撑如果加很大最多是细节被破坏还是可以打印成功的，最多模型不好看。

支撑如果加不好就会导致模型打印失败、掉版、模型变形、细节消失，或者直接打不出来，一般支撑直径、支撑触点小于等于0.7MM 是较容易去除的，模型表面的支撑点疤也相对较小，当然设置支撑直径支撑触点越小越好，但是容易掉版失败。

我们可以通过软件看到2个模型如果不带支撑一共需要23ML树脂，属于比较轻的模型，我们可以设置支撑直接和触点为0.5MM，同时为了保险不掉版我们还可以把支撑密度设置为2（软件默认为3）这样就可以保证，（这个原理就和穿千钉鞋鞋一样增加接触面积，支撑拉力分散。不会在打印过程中被拉扯导致掉版，同时也可以防止没加到支撑的地方变形）。

这样加的支撑打出来剥离模型的时候和手撕一张A4纸一样容易。打印出来这个样子：

下面都是支撑，但是大家不用担心，很好剥离。

先用铲刀铲下来。

我们可以先拼拼看，这个模型能不能组合。

可以看出很完美啊。

接下来我们剥支撑，用手就行，剥离后表面效果还不错哦。

再拼起来看下，是不是样子出来了。

接下来就是清洗模型了，先放有酒精容器里面荡几下，然后拿出来用毛刷把表面细节刷干净

再用酒精冲洗，然后用吹风机吹干。

然后放UV固化箱里面二次固化，可以增加模型强度，当然没有UV固化箱的可以放太阳下面晒，只是时间慢点。

固化好后我们可以量下尺寸，和图纸尺寸相差0.05MM 基本达到要求。

接下来就是打磨的工序了，我们就直接使用800目水磨砂纸直接打磨，由于是教学大家明白方法就行，我们就不用更高目的砂纸打磨了，打磨好后的模型如下，当然想表明镜面效果需要高目砂纸打磨。
