创建可3D打印的数字模型应该注意什么?

时间:2016-05-12 09:05 来源:天工社 作者:中国3D打印网 阅读:

    如何创建一个可3D打印的数字模型?近日,3D打印公司i.materialise在一篇博文中介绍了 一些重要的技巧,设计人员在提交打印之前应该要记住它们。坚持按照这份说明来做将确保3D模型是完美的。

水密性和流形(Watertight/Manifold

     一个可打印的模型表面一定不能有孔。可以问自己这个问题:如果我把水倒进我的模型里,它会流出来吗?如果是这样的话,那么需要找到这些孔,并堵住它们。有时这个过程也称为“创建一个流形模型”。

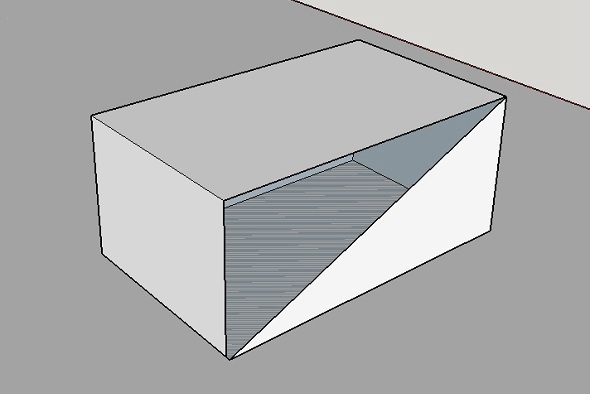

下面的设计是一个非水密的模型。可以清楚地看到,在它的表面有一个很大的裂缝。

壁厚和体积(Wall Thickness and Volume

      您的3D模型每一个表面都要指定一个壁厚,这一点很重要。注意!您使用3D建模软件时,它可能被设计成没有壁厚的宝马。许多可视化的3D模型(即用于游戏的3D模型)只具有表面的视觉效果,而不具有壁厚。

    然而,3D打印机需要提供所打印对象的壁厚信息,除非想打印一个完全实心的模型。因此,要将一个3D模型变成一个真正的3D打印,壁厚和体积信息是必要的。

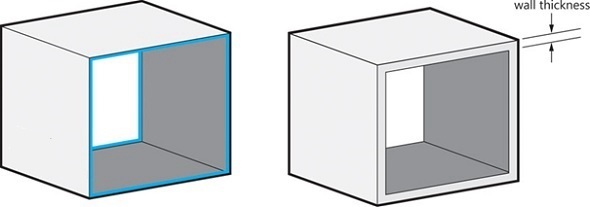

        壁厚是模型的一个表面和它相对的表面之间的距离。许多3D打印时出现的问题都可以追溯到壁厚问题。可3D打印的最小壁厚主要取决于选择的材料。

自动交叉/内部交叠/自交叉表面(Auto Intersections/Internal Overlapping/Self-Intersecting Surfaces

      当一个模型从表面看很适合3D打印时,模型的交叉问题可能使它无法打印,或者误导3D打印机从而不能打印出想要物品。因此,的设计中的交叉处和外壁会让3D打印过程变得困难。这就是为什么需要首先在一个2D空间考虑的模型。

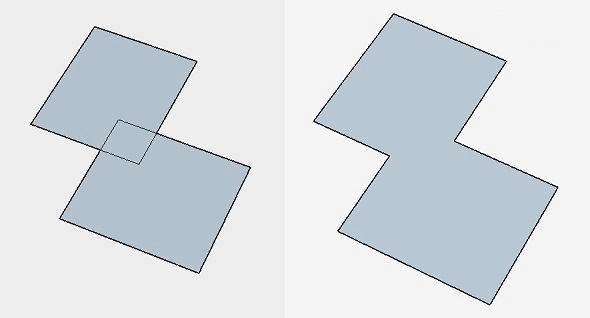

在下面的案例中,左边的模型一旦转化为3D对象将是无法打印的,因为它会在对象内部形成极薄的壁。然而,右边的模型不会出现打印问题,因为它的内部没有这样的壁。在大多数情况下,实施布尔运算是有必要的,它有助于合并一些重叠的元素。

反面/反转法线/表面取向(Reversed Faces/Inverted Normals/Surface Orientation

3D模型容易出现的另一个问题是所谓的反面(Reversed Faces现象。大多数3D建模程序可以识别表面的内部和外部,以确定模型的体积。一个反面或者反转法线则意味着您的模型表面朝向了错误的方向(通常这意味着它的表面面向对象的内部,而不是外部)。仔细检查的文件,确保所有的法线朝向正确的方向,这一点很重要。

成组模型(Grouped Models

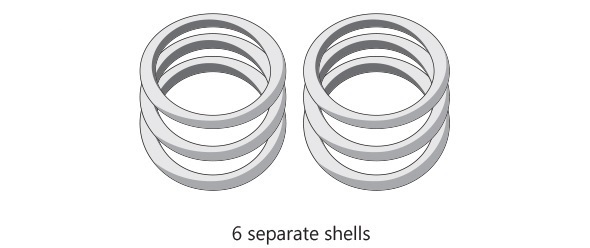

不幸的是,所谓的成组模型是我们打印失败的常见原因。就像下面这样6个分离的外壳,是无法3D打印出来的

小的细节/浮雕或雕刻文字(Small Details and Embossed/Engraved Text

     有些细节,或者对象比较细微的装饰件,如浮雕或镌刻文字,需要有足够大尺寸,否则无法出现在打印对象上。3D模型最小细节的准确尺寸取决于选择的材料。这就是需要首先仔细阅读所选择材料的设计指南的原因。

空心和出口(Hollowing and Escape Holes

      一个空心的模型意味着打印的对象内部不牢固。实心设计不会面临这种问题,它们会更结实,更难以打破(取决于材料),但他们也将更昂贵因为需要使用更多的3D打印材料。

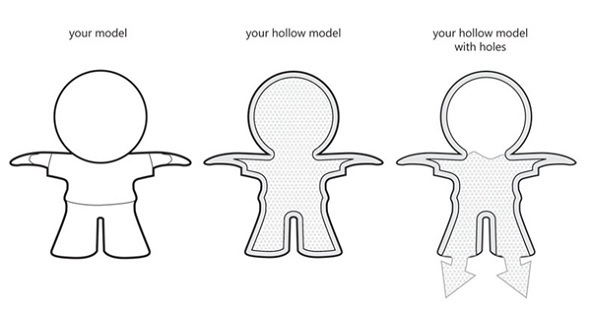

        用一个空的模型去打印,得到的物体内部将是空的(理论上)。然而,由于我们的打印机一层一层打印,有些3D打印材料可能被留存的模型的内部(见下面的图像)尤其是在您使用SLA或者SLS这样的技术时。如果想避开这一点可以的设计中添加“出口以去除多余的材料

文件分辨率和文件尺寸(File Resolution and File Size

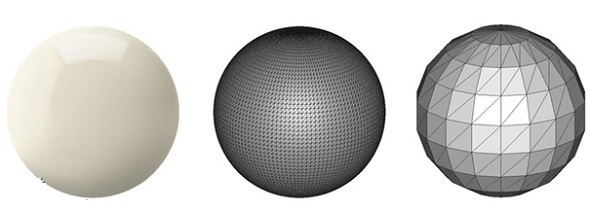

      对3D打印来说,最常见文件格式是STL它其实是标准三角形语言的简称),这意味着的设计将在3D空间转化为三角形。大多数3D建模软件具有将的设计转换成STL格式的功能,并且可以让设置所需的分辨率。这里是一个不同分辨率文件的表示,从极高(左)到极低(右):

       在大多数3D建模软件中,当导出一个文件时,会被要求定义导出模型的容差。这种容差表现为原有的形态和导出的STL网格之间的最大距离。我们建议选择0.01毫米作为一个合适的输出值。导出的容差小于0.01毫米是没有意义的,因为3D打印机无法打印这个水平的细节,的文件将不必要地变得很大。然而,当输出的差大于0.01毫米,3D打印中的三角形将是可视的。

编译自i.materialise
