3D打印机常见故障与解决办法

时间:2017-08-07 11:14 来源:中国3D打印网 作者:中国3D打印网 阅读:

   我们都知道,使用3D打印机打印模型前需要首先获取模型长宽高的三维数据,通过三维建模软件建立模型,然后才能进行后续的打印环节,体现在打印机上就是X/Y/Z轴,但是他们工作时偶尔会产生一系列问题,导致打印机不能正常运行。今天,我们就教给大家3D打印机X/Y/Z轴出现故障的解决方法。

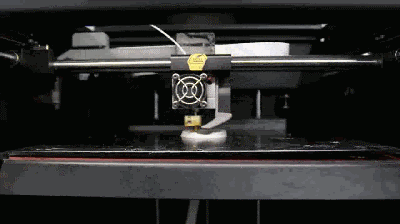

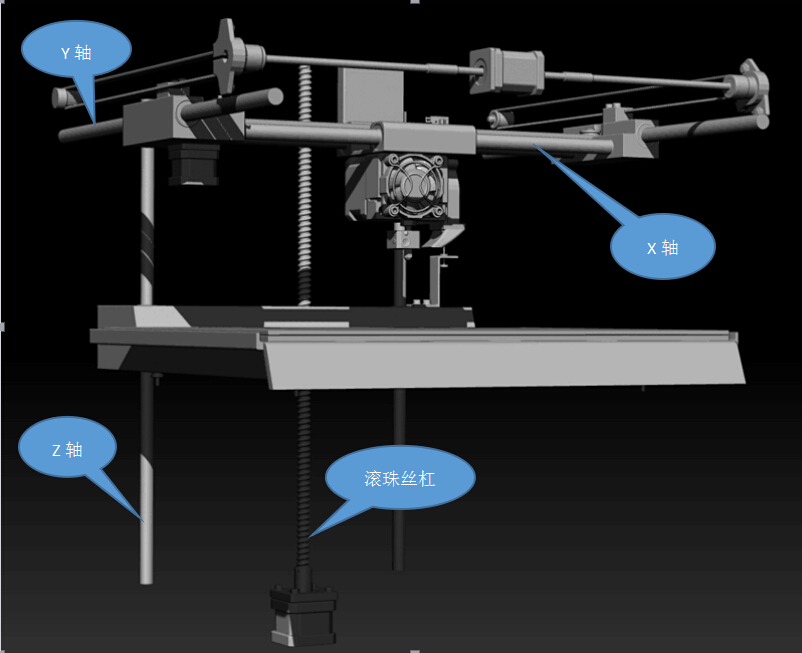

工作中的3D打印机



XYZ轴出现故障通常表现在以下几个方面:

X轴:

①打印头在X轴方向不动

②打印头归位或移动时抖动

③打印头无法归位但是可以移动

Y轴:

①前后移动阻力较大

②手动移动打印头运动正常,触摸屏控制打印头移动时声音变大

Z

①移动过程中有响声

②平台归位不动



其实XY轴在移动时阻力较大、X轴上打印头不动或抖动,很多时候是因为光杠较脏导致的摩擦力变大,我们可以在排查故障前首先了解机器是否长时间未用、光杠上是否有黑色污渍等,这个时候用干净的纸巾擦拭,擦不掉的话在纸上滴少许酒精,然后再用干纸巾擦干,但是切记不要因为打印头不动就给光杠上油,这样的话油渍凝固反而会更加影响打印机工作

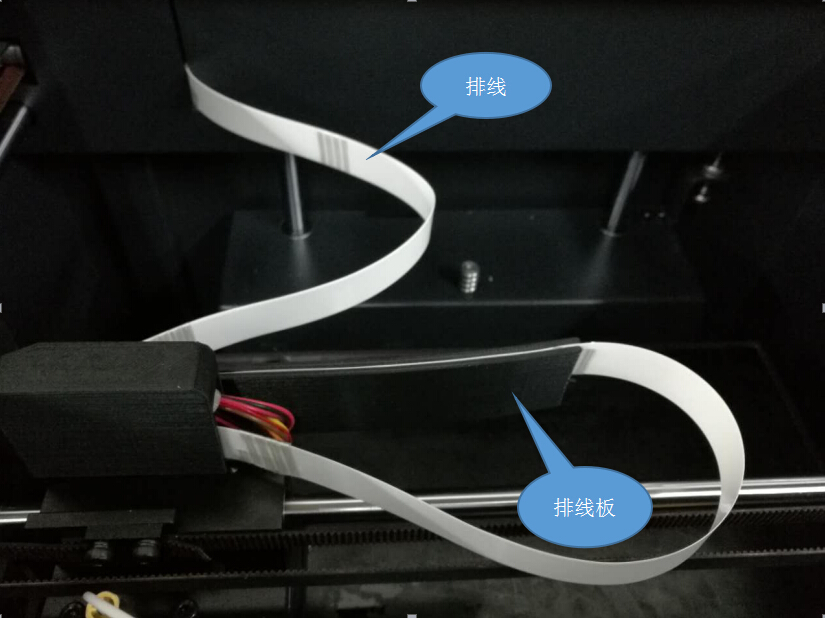

同时,XY轴出现故障也与电机以及线路有关,电机出问题的可能性不大,大部分是线路的关系,所以我们要对线路进行检查,借助的工具可以是万能表,检查出断路部分进行焊接或更换就可以了。如果是排线折断,换一条排线;如果是排线板有烧坏,就换掉排线板



当然3D打印机工作过程中遇到的问题不是仅以上两点就可以解决的,所以,接下来交教给大家一些其他常见问题的解决方法。

1.X轴上打印头无法归位但是可以移动

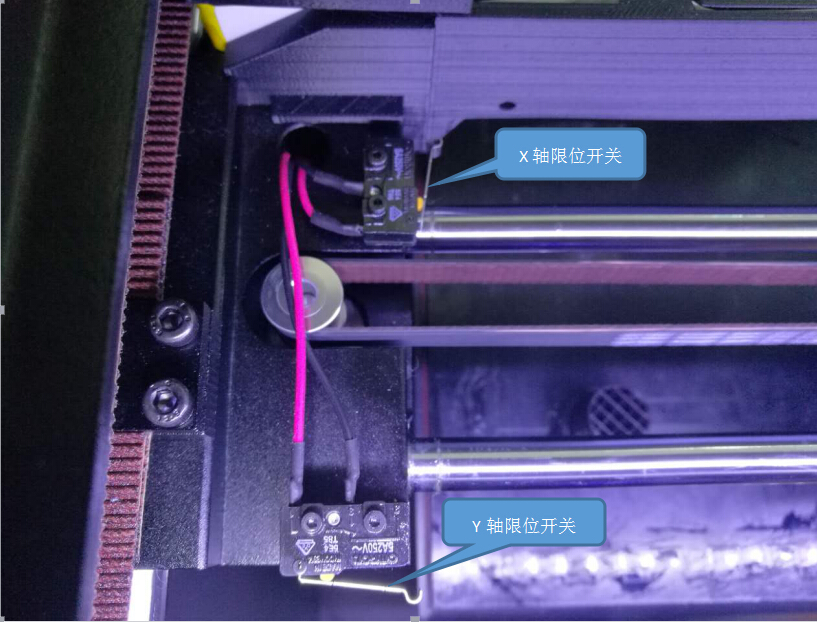

这一现象主要与限位开关有关。在X/Y/Z轴上分别有一个相对应的限位开关,如果打印头无法归位,则可能是X轴上限位开关处于闭合状态或者限位开关线断路。如果是限位开关的问题,多次按压X轴限位开关,看是否是弹簧片没有弹起,若弹簧片下的黄色小疙瘩没有弹起,则可以换掉限位开关。如果限位开关没问题,检查线路是否有短路的故障。是排线导致的短路,换掉排线即可;是转接板的问题话,换掉转接板。

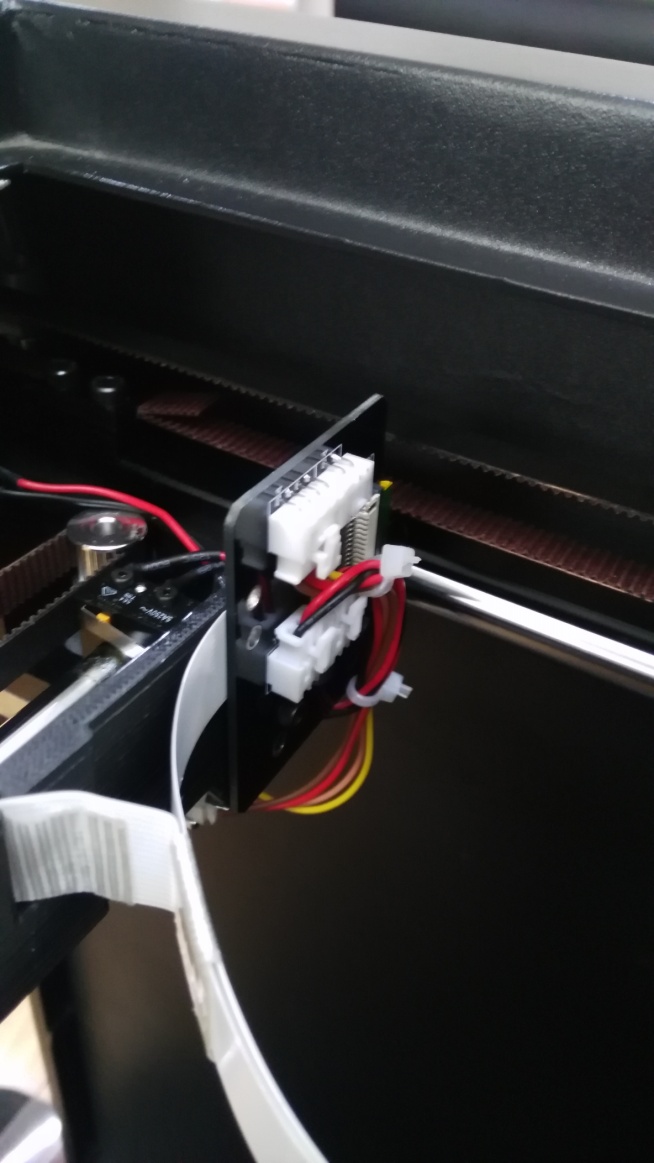

转接板

2.手动移动打印头运动正常,触摸屏控制打印头移动时声音变大

点击屏幕移动Y轴,如果在移动过程中总是发出哒哒响声,首先就要检查Y轴电机的线路了,看看是不是有断路,然后找到断开的位置焊接好。当找不到断开位置且确定有断路现象发生时,可以换一条电机线。当然也有可能是因为两边皮带松紧度不一致导致的,这个时候调节一下皮带松紧即可。

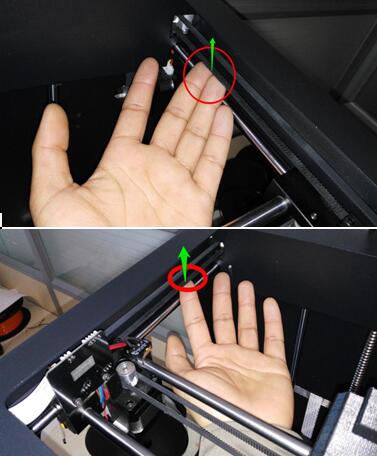

测试两边皮带的松紧度是否一致

3Z轴移动过程中有响声

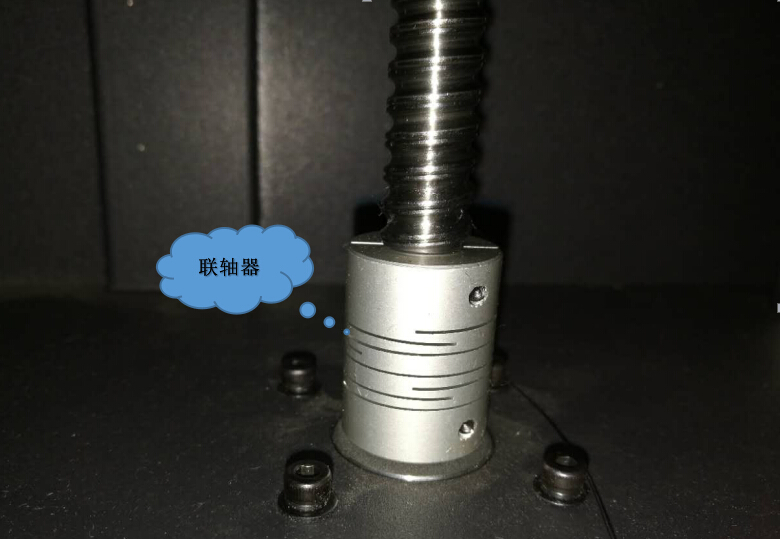

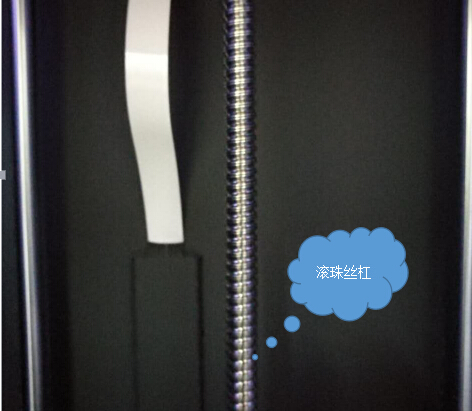

这个时候我们要看下是否是联轴器断裂了,如果是,更换一个联轴器,如果不是,就点击屏幕上下移动平台,在平台向下移动时用手托住看移动过程中是否有停顿,停顿的话那就是滚珠丝杠丢落了,可以通过更换丝杠解决此问题。


4.平台归位不动

     平台在归位时不动,有可能是新买的机器平台前面固定平台的螺栓没有拆掉,用买机器时附赠的工具盒内黄色袋子的内六角工具将螺栓拆掉。如果是用过一段时间的,首先需要关掉机器,用手或者钳子顺时针拧动丝杠,看是否能升高平台,待平台上升后再开机归位。需要注意的是,用钳子拧丝杠时要在丝杠上垫一些硬纸板等物品,防止将丝杠拧坏。

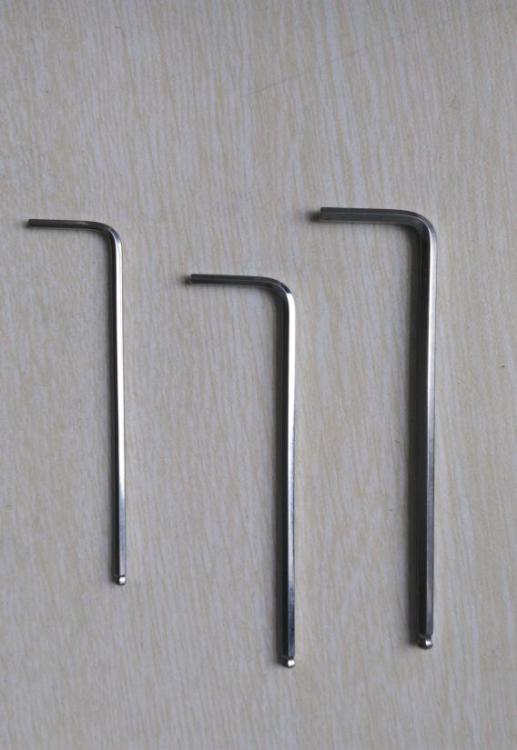

2mm2.5mm3mm六棱扳手

     上面提到的只是比较常见的一些问题,处理方法也是众多方法中的一种,仅供参考。至于更换排线板、滚珠丝杠等的具体操作细节,我们后续会为大家更新。如果大家还遇到了其他问题,不用担心,随时可以找售后帮助解决。
