【解析】浅析3D打印机常见问题

时间:2018-04-14 10:44 来源:南极熊 作者:中国3D打印网 阅读:
     3D打印技术作为一项前沿性的先进制造技术,已引起世界各国的高度重视,并与机器人、人工智能并列为未来最被看好的三大智能技术之一。我国3D打印技术产业联盟执行理事长罗军日前在“银禧科技杯”世界3D打印创客大赛新闻发布会上表示,随着工业4.0的演进,全球3D打印产业将步入以私人订制为特征的“3D打印3.0时代”,而中国将成为其中的引领者。

13D打印机的现状与常见问题
随着3D打印机在我国的发展和普及,3D打印机将成为普通大众的所熟悉的产品,而不再是遥不可及的产品了。当然打印机在使用过程中会出现一些问题使得打印机不能正常工作也是在所难免的,大家多积累一些排除故障的方法方便早些解决问题。

对于3D打印机使用者来说3D打印机可以帮助我们做很多事,但是打印机出现一些状况也会影响我们的工作效率,3D打印机出现一些工作障碍可能是由于硬件原因,也有可能是因为软件问题。现在我们就讲讲3D打印机常见的一些问题。

1.1打印机走位不正常表现形式:打印作品时出现与模型不一致现象。
产生原因:
a.打印电机电源没有接好;
b.打印机主板驱动模块电压不合适;
c.打印机电机连接错误。

维修方法:
检查步进机与打印机主板连接线是否连接好,打印时哪个方向出现问题,即检查该轴对应的连接线。如果步进机与打印机与打印
机主板连接正常,那就需要检查打印主板上的驱动模块的电压,同
样打印时哪个方向出现问题,即检查该轴对应的驱动模块的电压,把电压调到规定值即可,如果出现不一致现象为呈现模型的对称图形,那么有可能是打印机电机连接错误,此时应该检查线路是否连接正确,如果不正确将其连接正确即可。

1.2打印机温度不正常问题表现形式:
a.主板保险丝发热;
b.上位机温度显示温度升温降温不稳定;
c.温度加热到一定温度加热不上去;
d.打印机加热温度上升过慢。

产生原因:
a.热电偶与感测区接触不好;
b.热电偶电源插不牢;
c.热电偶损坏;
d.打印机主板端子由于电流过大损坏。

维修方法:
检查打印机主板端子是否由于电流过大而损坏,如果损坏则应检查电路是否接错,将其电路好并更换损坏的端子即可;如果没有接错检查热电偶是否接触不好,或者脱落,如果是固定好即可;如果固定好检查电偶与打印机连接,将其连接好即可;如果没有脱落和连接没有问题那便是热电偶损坏,需要更换热电偶。

1.3串口连接问题表现形式:
a.win7系统找到未识别设备;
b.win7系统遇到win7下arduino驱动安装失败的情况;
c.win8系统找到驱动程序软件,但是试图安装出现问题;
d.平时串口能用,突然不能用;
e.如果使用的时蓝牙连接,显示连接成功但是上位机不能控制下位机。

产生原因:
a.串口驱动未安装;
b.系统如果去电脑维修站安装的系统在装机时为了简便可能会缺失mdmcdp.inf和usbser.ys;
c.win8系统驱动程序强制签名;
d.串口为虚拟串口,不稳定;
e.蓝牙设置或者连接有问题。

维修方法:
a.上网下载该设备的驱动,进行安装即可;
b.上网下载mdmcdp.inf和usbser.sy文件,并把mdmcdp.inf文件复制到C:\Windows\inf下;
把usbser.sys文件复制到C:\Windows\System32\drivers下;

如果仍然安装失败:

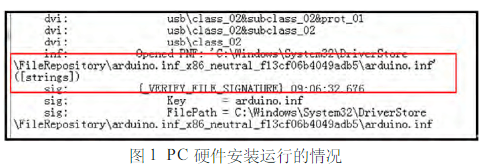

到Aarduino安装目录下,找到drivers文件夹,打开Old_Ar-duino_Drivers.zip,把这个压缩文件解压到Old_Arduino_Drivers文件夹中,放在自己的drivers下解压完成后再手动安装驱动,将会使用正常;如果仍然安装失败,再打开C:\Windows\inf\setupapi.dev.log日志文件,里面记录了PC硬件安装运行的情况(如图1)。因为arduino驱动是刚刚安装的,所以到该日志文件的末尾去找安装信息。


在这个日志文件里寻找类似这样的目录地址:
一般情况下,这前半部分目录地址(C:\Windows\Sys-tem32\DriverStore\FileRepository)是一样的,后半部分不一样。

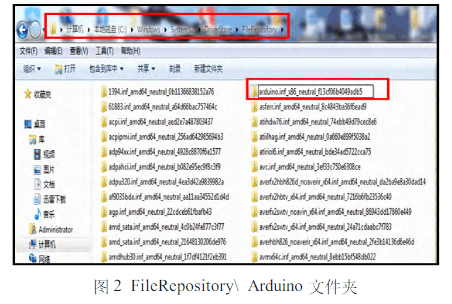

所以,进入到C:\Windows\System32\DriverStore\FileRepository下,寻找自己对应的arduino文件夹(见图2)。

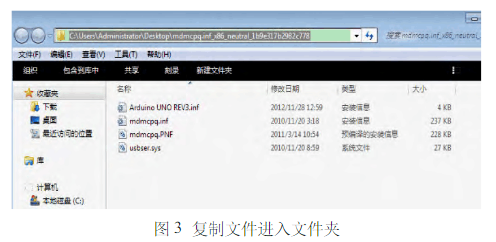

打开这个文件夹,把ArduinoUNOREV3.inf、mdmcpq.inf、mdmcpq.PNF、usbser.sys这4个文件复制到这个文件夹中。(如图3)等待驱动安装。或者可以选择使用蓝牙连接,这样就避免了文件缺失而造成的困难。

c.打开运行框并输入shutdown.exe\r\o\f\t00进入“选项”页面,选择疑难解答,进入高级选项,选择windows启动设置,重启系统,选择“禁用驱动程序强制签名”然后再重启系统进行串口驱动安装和连接。

d.因为打印机主板的串口为虚拟串口,所以会出现连接不稳定,此时可以将USB线拔下重新插入电脑即可。

e.如果是蓝牙和打印机主板的波特率不同将会造成连接障碍,此时可以选择更改ar-duino的程序Configuration.h文件里第28行#defineBAUDRATE250000将后面的波特率改为与蓝牙相同的波特率,或者修该蓝牙模块的波特率使得arduino和蓝牙模块波特率一致,如果波特率一致还不能正常通行,那么就是蓝牙连接出现问题,将蓝牙的TX与主板TX相连,RX与主板RX相连,这是不正确的连接,应该将蓝牙的TX与主板的RX连接,将蓝牙的RX与主板的TX连接,这样上位机和下位机才能正常通讯。

1.4送料问题表现形式:

a.挤出机电机转动发出咔咔的声音;
b.手动送料和挤出机送料开始送料正常,一会儿过后送料不正常;

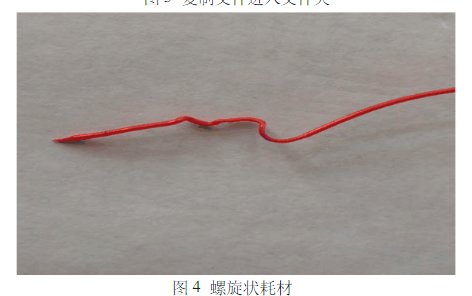

c.将料拉出挤出去会出现螺线状,如图4所示。
d.打印头温度上升很快下降很慢。

产生原因:
a.挤出机风扇顺坏;
b.挤出机风扇安装不正确。

维修方法:
a.如果风扇不转应该检查风扇电路是否连接正常,如果连接正常那么将要更换风扇;
b.如果风扇正常转动,那么就很有可能是风扇安装方向反了,需要将风扇反装;
c.若均无问题那么则应调整扇热风扇位置。

1.5串口驱动由于配置信息(注册表中的)不完整或已损坏代码19
产生原因:
系统清理注册表时丢失或者损坏串口的驱动注册表或者信息。

维修方面:
将原有的串口驱动卸载,然后从新安装串口驱动。

2结论
3D打印技术给人们带来了巨大的生产自由度,也可能会改变我们的生活方式,或许以后我们购买东西将不再是购买成品而是购买3D打印机的耗材。这一猜想的实现将得益于桌面级家用3D打印机的普及,相信市场的巨大需求会成为3D打印机发展和普及的重要推动力,而3D打印机也将像手机、电脑一样不再是遥不可及的产物,而将走入千家万户。随着3D打印机走入千家万户,其在使用过程中必然会出现一些小问题影响大家的使用和操作,本文浅析了3D打印机在使用过程中出现的一些常见问题,希望能为3D打印机的普及做一点服务。

作者:彭波 郑海忠 李淑贤 梁龙 韩宇 詹福南(南昌航空大学材料科学与工程学院)
