金属3D打印数据准备与优化软件-3DXpert

时间:2020-04-01 14:12 来源:3D科学谷 作者:中国3D打印网 阅读:
极光尔沃

       金属增材制造有独特的要求,不同于塑料和其他材料的3D打印。这就是为什么需要专门针对金属打印需求的软件。3DXpert™针对金属3D打印的特殊需求打造,可以帮助用户轻松准备和优化金属打印零件,快速打印出高品质零件。

1. 3DXpert是一个单一集成解决方案,涵盖整个金属增材制造流程。不再需要几种不同的解决方案来完成工作。3DXpert提供用户所需的一切——导入零件数据、优化几何形状和晶格创建、计算扫描路径、排列构建平台、将其发送到打印机,甚至减材加工成品。3DXpert为3D打印开创了零件准备的新纪元,允许用户同时无缝使用B-rep(边界表示法,针对实体或曲面)和三角面片格式(如STL)。3DXpert省去了转换实体或曲面数据到网格面,提高数据质量和完整性。用户可以在任何格式下操作,节省大量宝贵时间,并具有更大的灵活性,可以在过程的任何阶段使用基于历史的参数化CAD工具对模型进行更改。

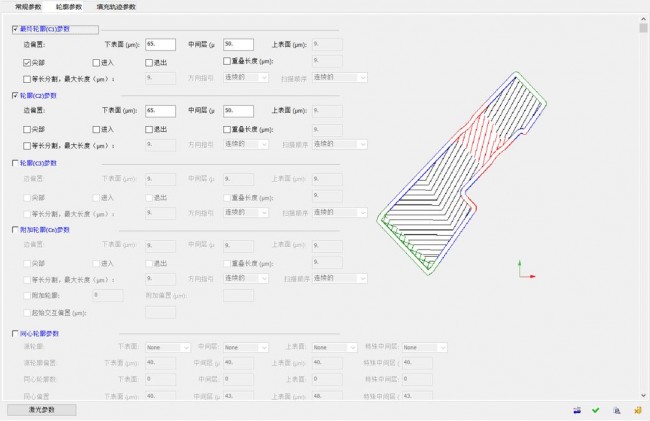

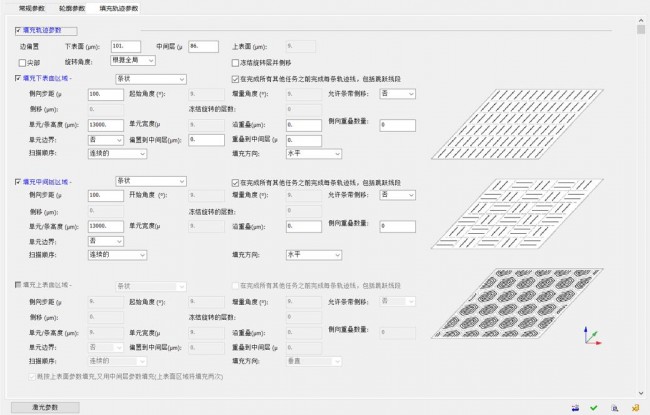

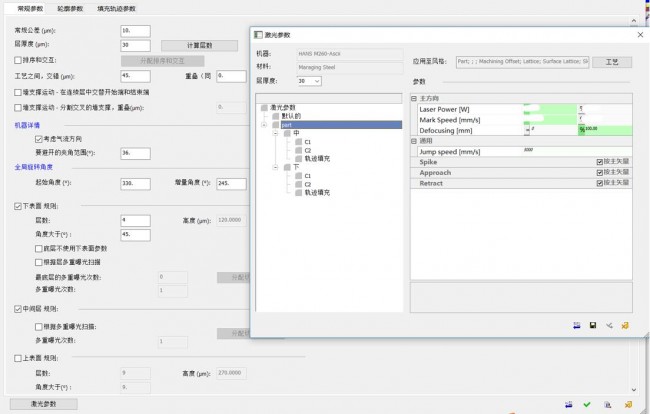

2. 3DXpert提供了理想工具组合,允许用户控制整个设计和制造流程的各个参数和方面,同时自动执行重复任务。通过利用预定义的每个打印机、材料和打印策略的最佳执行参数来发挥打印机的最大功效,或者使用全新的扫描路径计算方法和参数,开发用户自己的打印策略。3DXpert可为不同区域分配最佳打印策略, 并自动将其融合到一个扫描路径中,在保持零件完整性的同时最小化打印时间。 独特且多样化的打印策略考虑了设计意图和零件几何形状,从而创建一个能应对3D金属打印挑战的有效扫描路径。

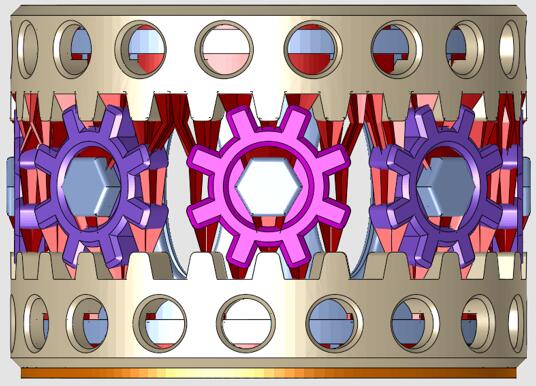

以下是一个工艺装配件,它有一个好听的名字,叫“工程师之戒”,整个戒指由11个单体零件组成,由戒指主体(内衬套)、上沿、下沿、8个齿轮共同组成。

零件尺寸为D52*36(放大版),以316L(不锈钢)计算,重约172克(实心,无镂空)。

3D System_3DXpert_1

这个零件在传统的加工制造过程中,必须以榫卯结构或螺丝来固定,各个组件必须单独加工,然后再进行装配,加工时间长而且成本非常高。

使用3DXpert进行3D金属打印,此零件可以在15~20小时内打印完成(依打印材料、打印速度不同而有所浮动),成本可控制在千元以内(以316L为例)。

此组件的11个零件均有间隙,从0.1~0.25不等,按现在的摆放位置,几乎无一例外全是悬空(不悬空就没法转动了),并且是完全0度的悬空,所以在零件与零件之间必须做支撑结构,在保证烧结时拉住零件不翘曲、不变型的同时,需要兼顾易去除的特性。否则后续拆除支撑将会是个很头疼的问题。

3DXpert软件独有的薄片墙支撑,多样化的形状以及可自定义倾斜、比例缩放的特性,在此零件的支撑设计中起到了决定性的作用。

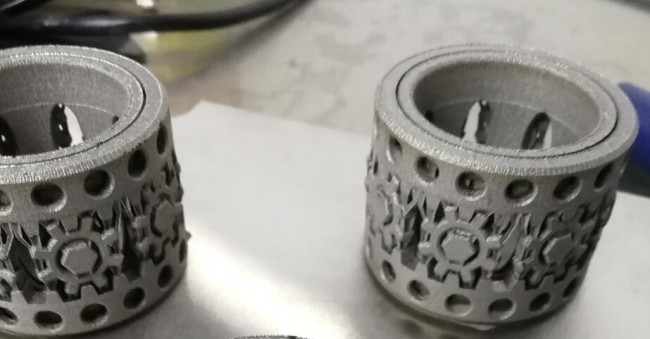

3D System_3DXpert_2打印完成未拆除支撑的状态:

3D System_3DXpert_3

3D System_3DXpert_4

3D System_3DXpert_5

3D System_3DXpert_6

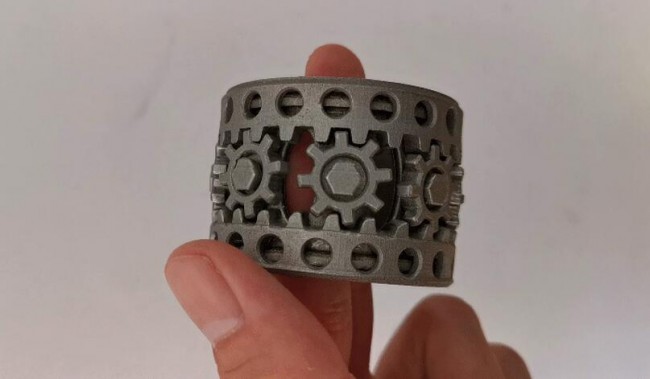

从基板上移除,然后拆除支撑之后的状态,未经打磨未作任何表面处理:

3D System_3DXpert_7

3D System_3DXpert_83DXpert软件在3D金属打印的应用范围主要有以下几个:

3D System_3DXpert_9

3D System_3DXpert_10

3D System_3DXpert_11从2016年至今,软件从推出市场到广泛应用于各大领域,得到了各大企业和用户的一致好评。

作为直接金属3D打印机厂商以及专业的制造业软件商,3D Systems提供可以满足专业用户需求的一套完整解决方案,无论用户使用什么样的打印机。它简化了用户的工作流,不再需要使用多个系统。3Dxpert的一大优点是具有CAD参数化接口,能够直接在CAD上操作。用户现在无需转换STL格式就可以处理数模并享有快速设计支撑的自由、满足增材制造的特定要求。此外,用户可以完全掌控打印参数,开发自己的打印策略,将促使生产力提高到一个新的水平。
