3D打印应用案例:农民用3D打印部件建造DIY种子计量系统

时间:2019-09-06 08:10 来源:中国3D打印网 作者:中国3D打印网 阅读:
极光尔沃
    中国3D打印网9月6日讯,美国诺福克农民Jonny Leech已经使用3D打印来构建精确的玉米种子计量系统。该系统对作物生长和改善其农场混乱的饲料玉米产量至关重要。通过使用增材制造,Leech节省了大量成本,同时实现了与现成机器相似的性能。

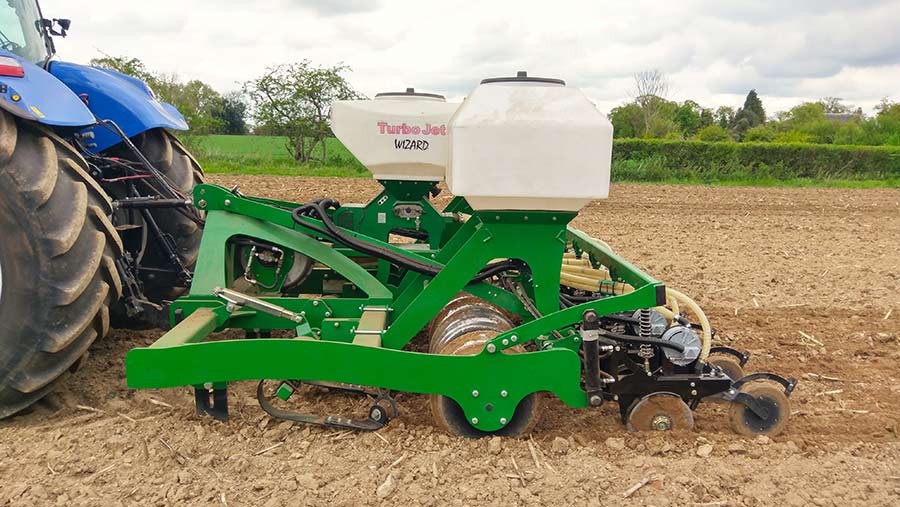

Jonny Leech精确的玉米种子计量系统
 Jonny Leech精确的玉米种子计量系统。照片来自Farmer's Weekly。
 设计和驱动种子计量系统
       为了实现种子的最佳分配,这是种植同样一种作物生长的关键,玉米计量使用真空将它们吸入点缀在旋转盘周围的凹槽中。然后,可以通过改变旋转速度来调节行间距。通常,现成版本每样售价600美元。为了创造一个经济实惠的替代品,Leech设计了使用Solidworks和3D打印系统的系统。 “设计基于盘的分选机最具挑战性的部分是找到一种控制真空的方法,以便每个种子在精确的位置沿着管子释放。”Leech说。为了解决这个问题,他在真空歧管上放置了一个压力表,为将种子拉到圆盘上提供了完美的压力。
      通过十五个原型设计和反复试验,Leech成功建立了这个系统,现在它可以以12 kph的速度达到99%的单一精度。打印所有六行的零件需要Leech三个月才能完成。 3D打印总共花费70美元,节省了大量成本。每个单个单元后来都配备了后压轮的链轮驱动。虽然从动力侧使用不锈钢链轮,但Leech在另一端印刷了塑料链轮。塑料链轮的速度为70ha,没有任何磨损迹象。此外,3D打印链轮意味着Leech可以制造一系列齿轮选项来改变播种率。将3D打印的塑料部件与他自己的底盘和农场中的其他旧设备相结合,整个系统最终只花费了12,000美元。
Jonny Leech精确的玉米种子计量系统
 Jonny Leech精确的玉米种子计量系统。照片来自Farmer's Weekly。
 3D打印种植设备
       3D打印正在进入农业领域。此前,增材制造已经实现了水产养殖自动化水传感器系统的简化生产。该技术还帮助缅甸的农村农场提高了农业效率。为了重复使用过时的农业设备,英国的在线备件供应商BuyAnyPart为农民提供3D打印部件更换服务。推动行业向农业发展,3D打印也带来了新的农业实践,如开源农业设备和用于植物的紧凑型搁架单元。
Jonny Leech精确的玉米种子计量系统

  Jonny Leech精确的玉米种子计量系统。照片来自Farmer's Weekly。
