单老师教大家玩转光固化【连载五】 如何3D打印出惊艳的透明件

时间:2016-05-04 16:50 来源:南极熊 作者:中国3D打印网 阅读:
   单老师的五一长假完全是在悲催中度过的,大概有90%以上的时间是在某三甲医院(在医院里看得最多的呢,就是最近的莆田系医院的事件,实在是感概万分)。如果一个企业以纯粹的追求利润为目标,那么真的是很可怕的事啊,真是你永远叫不醒一个装睡的CEO。

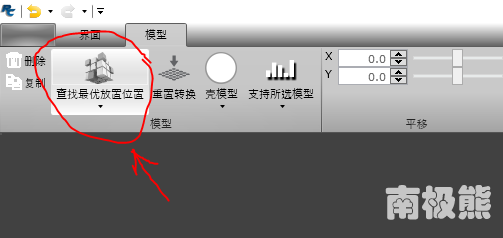

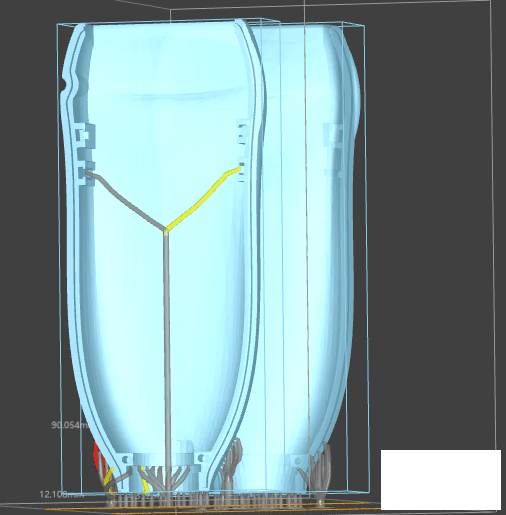

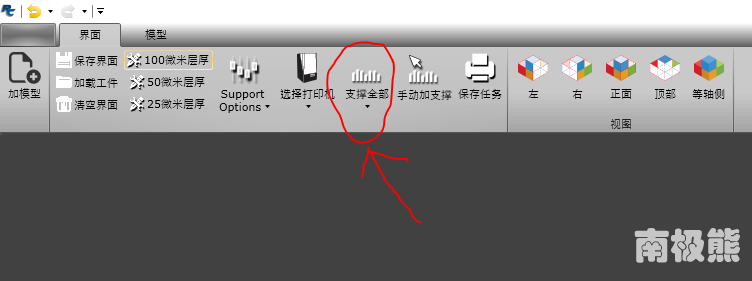

      希望3D行业也要健康发展(单老师想多了。。。。。3D目前似乎还不成气候呢),在合理追求利润的同时,可以为客户,为群众创造更多的实际价值。扯远了,我们回来聊聊光固化的事。在3D打印行业中透明件的需求量仅次于白色件,很多客户想看清组装后的模型内部情况,然后很多客户买了透明树脂以后打出来以后达不到自己想象的效果,其实树脂是一方面,更主要的还是处理方法的问题。今天以一组简单的组合件为例,给大家亲身示范如何打印透明件。Phoenix Touch Pro自带的RetinaCreate软件是支持自动摆放模型和自动加支撑的,只要轻松点击如下两个按钮即可,如果不满意,也可以手动调整。

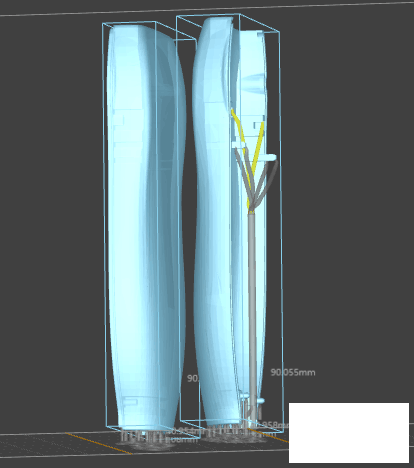

我们注意到侧壁上也有部分支撑,这会影响表面光洁度,所以果断去掉侧面多余支撑。大家注意底部可以看到。

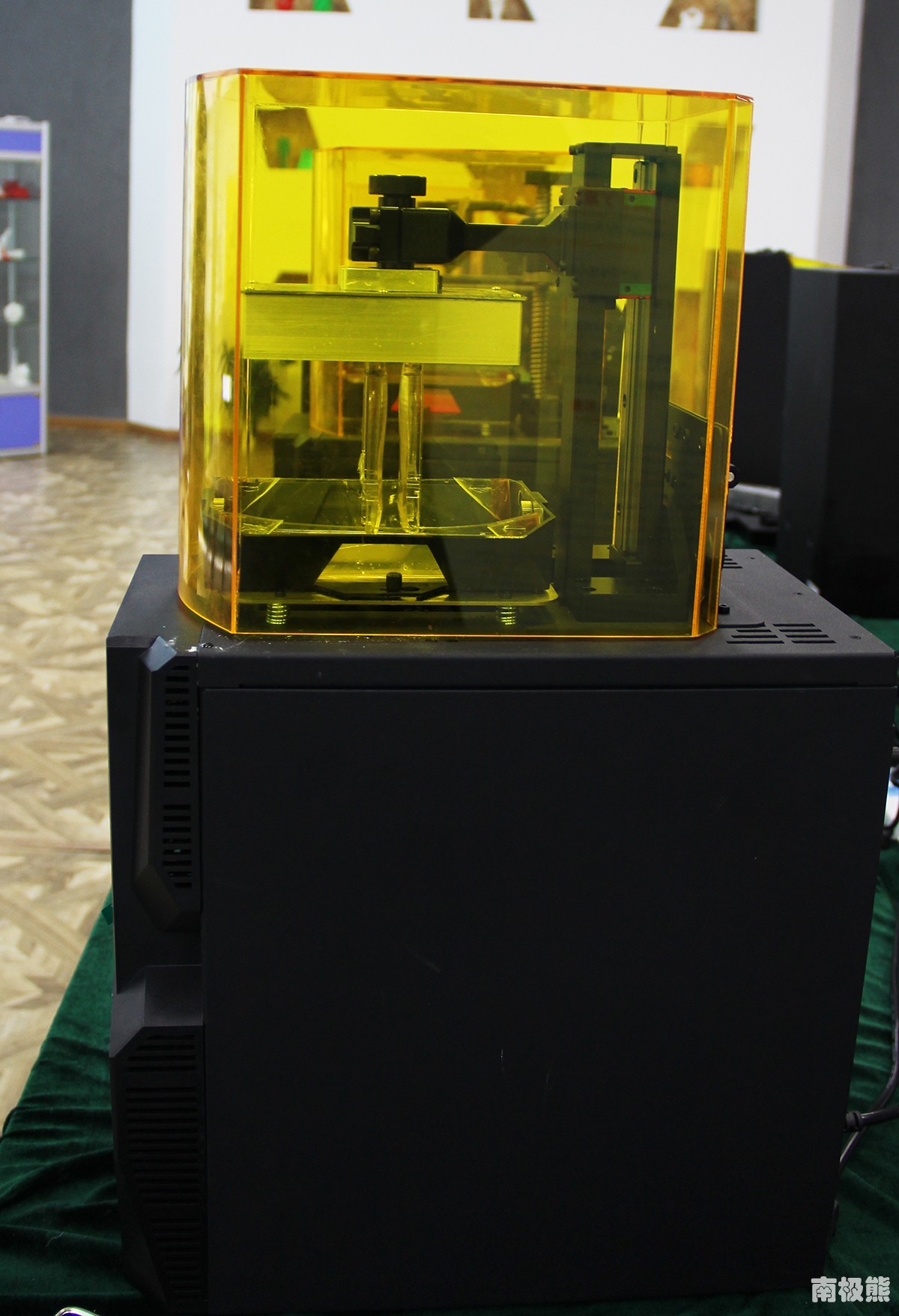

然后我们直接切片导入机器打印。Phoenix Touch Pro支持u盘脱机打印和联网脱机打印,这样电脑就不用连着开几个小时了。单老师有过以前的惨痛经历,某款打印机,由于打印过程不支持脱机,结果快打完的时候电脑死机了。大家选购3D打印机也一定要选支持脱机打印的,FSL3D的所有系列的产品,包括Pegasus Touch和Phoenix Touch都具有这功能。这次我们决定用FSL3D的透明树脂打印,激动等待几个小时以后。。。

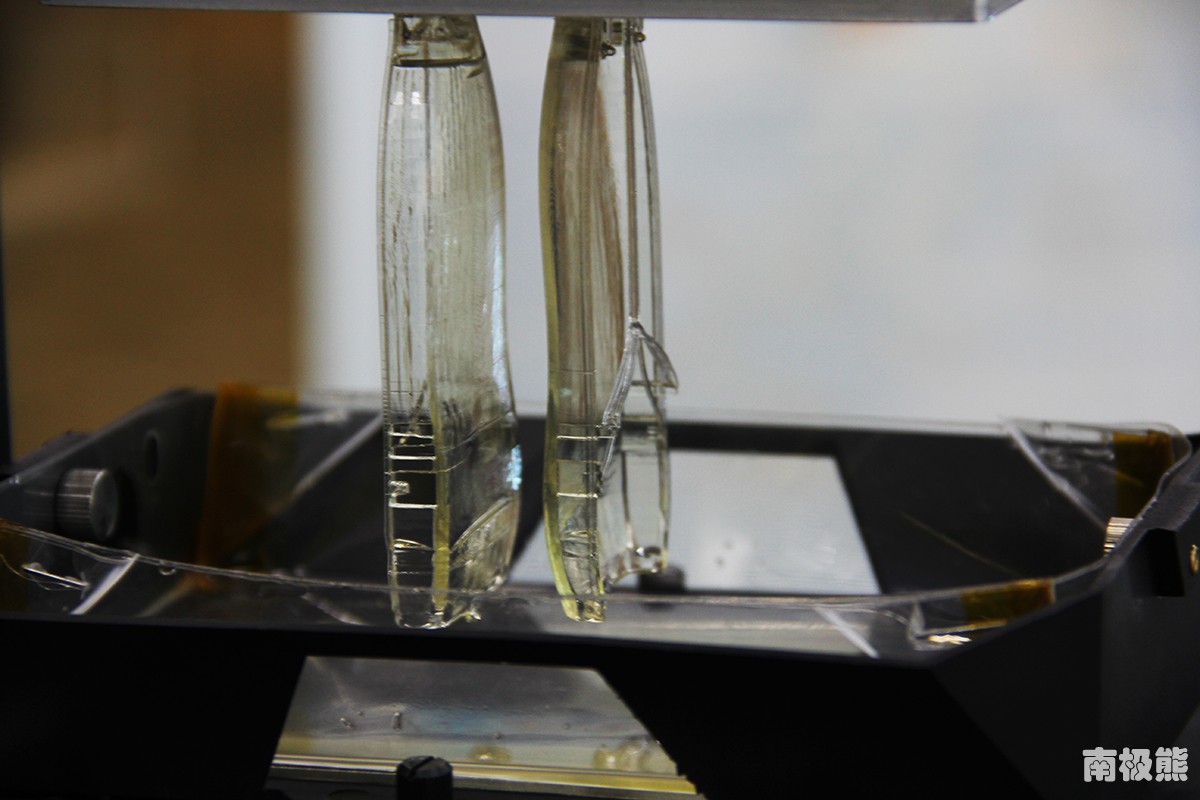

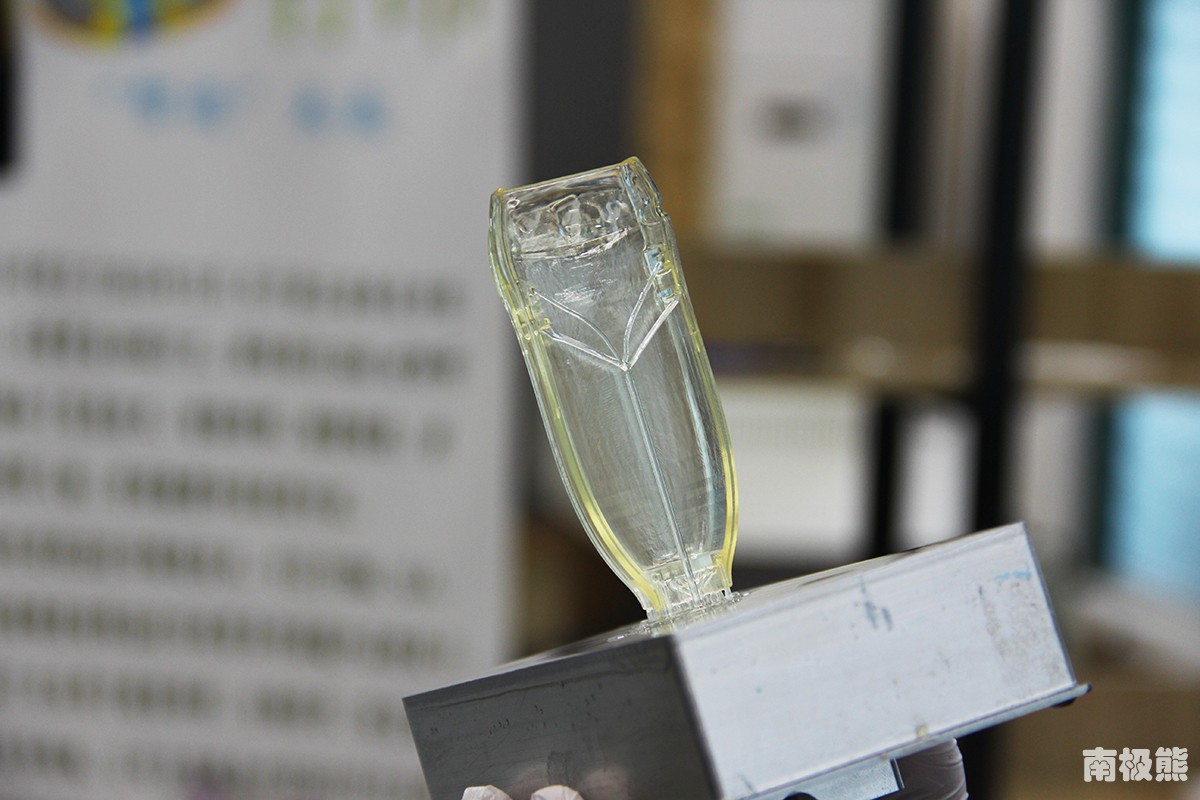

我们的模型就和蝙蝠那样挂在成型托盘上,看着还不错哦。取下来后直接清洗

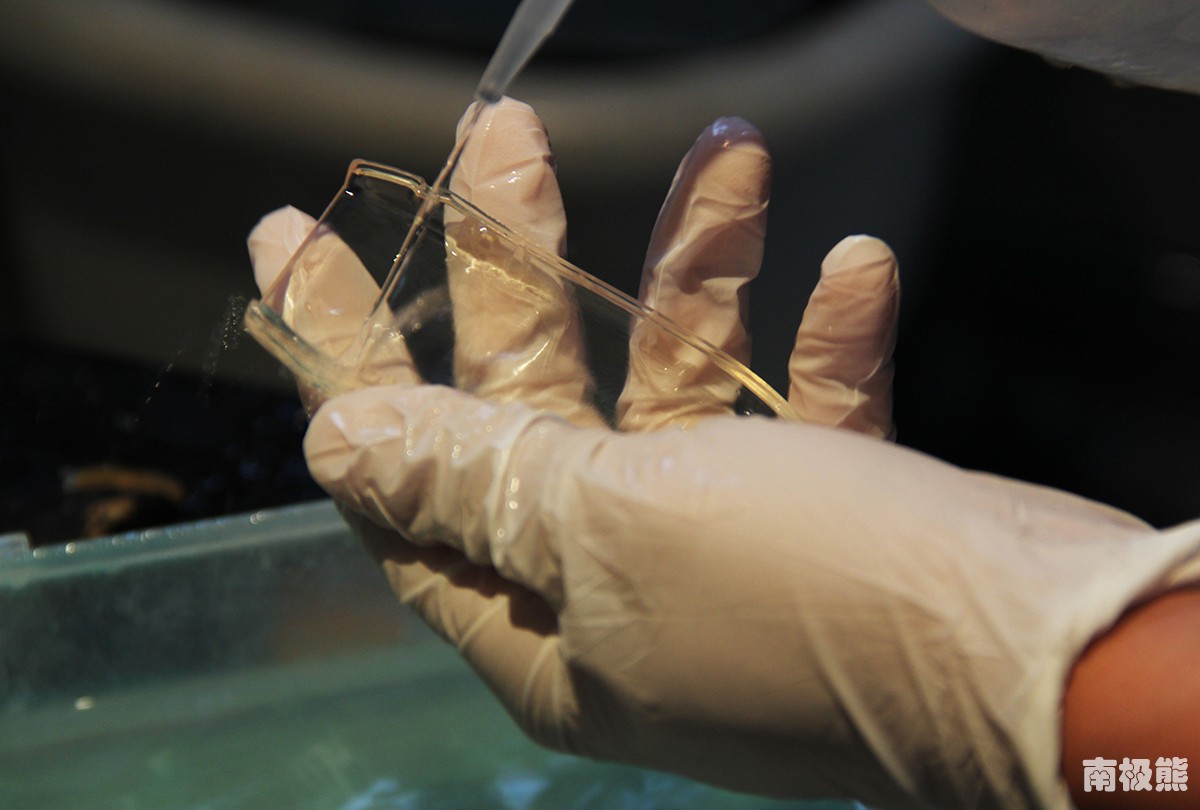

到现在发现还是比较透明的对吧,可是当用吹风机吹干以后,就成了这样,是不是不透了,上当受骗的感觉。#¥%@&¥%&¥W%*U

我们来对比下 洗干净吹干和没吹干的。



虽说整体拼装效果还是不错的,但是单老师的心受到了一万点的伤害,说好的透明呢?!

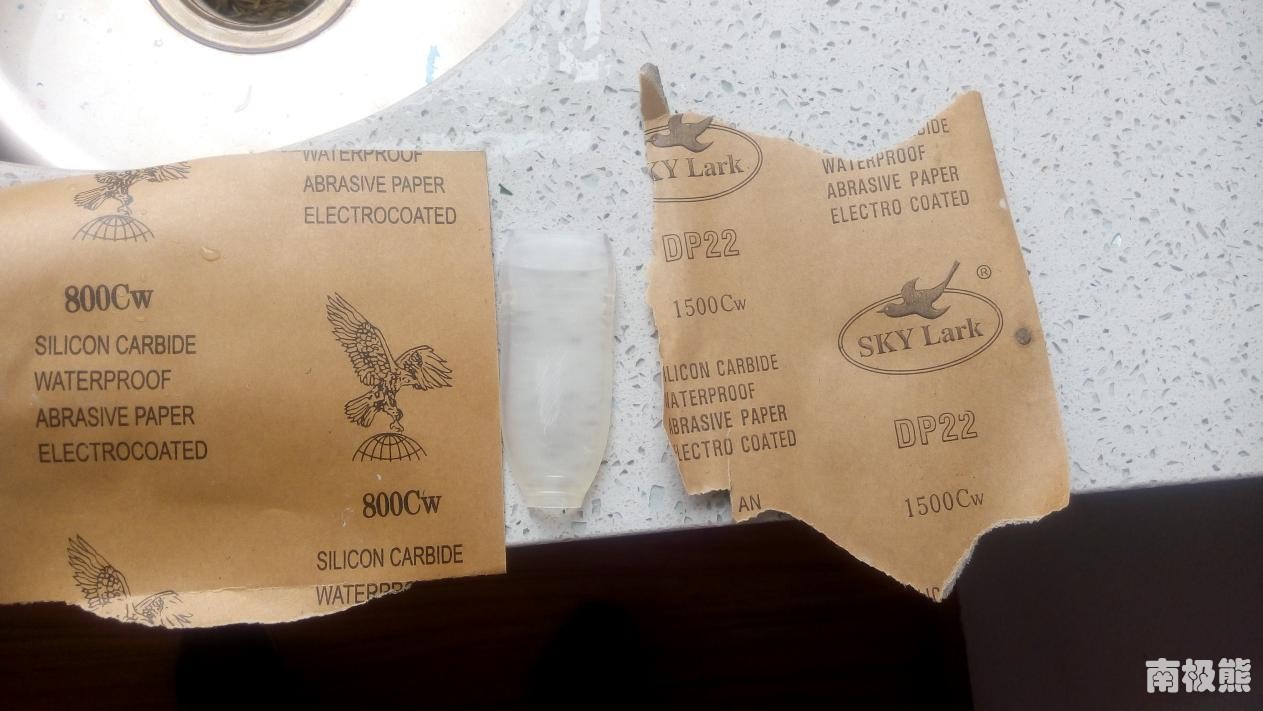

后来,业内深喉指点,其实啊,这个透明是要后处理的。虽说不是手办从业人员,单老师还是决定试一试,接下来我们就要让模型变透明,水磨砂纸 800目起

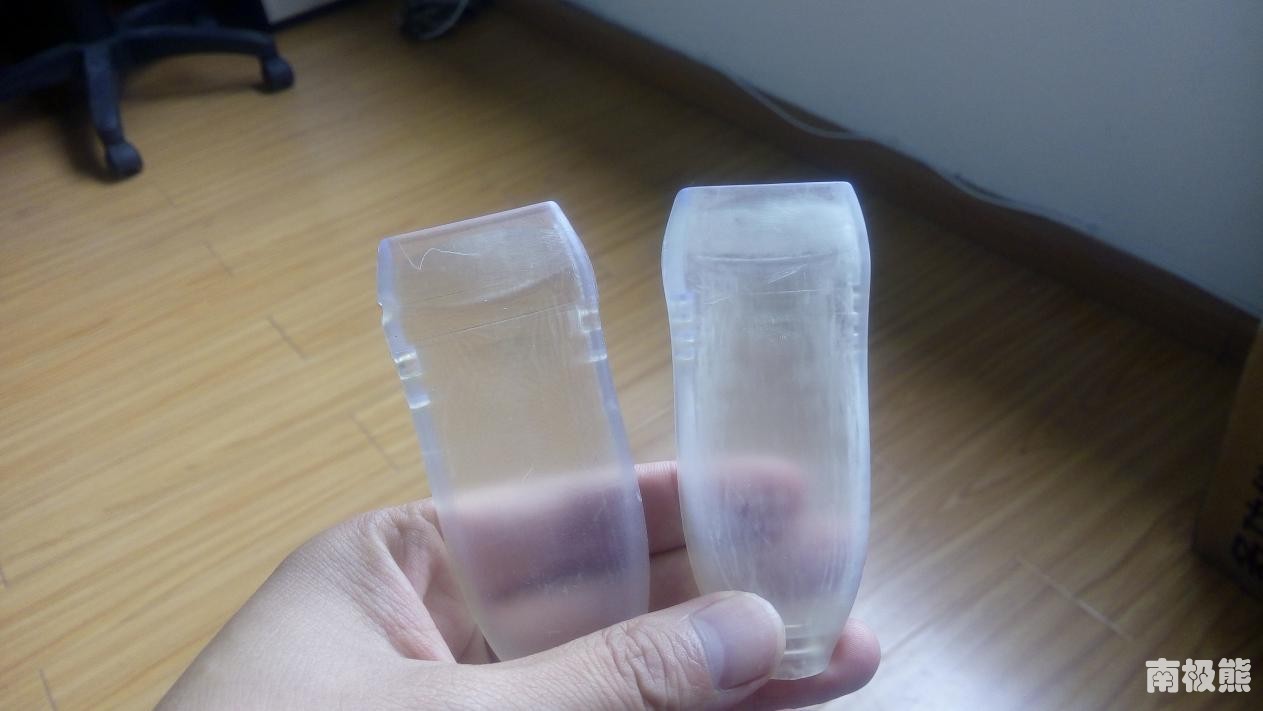

我们只打磨到了1500目,可以看到打磨后和没打磨的对比效果,右边的打磨过的,更发白点。打磨很快 单老师10分钟不到搞定。(吐槽,打磨效果不咋样嘛,果然是五体不勤的家伙)

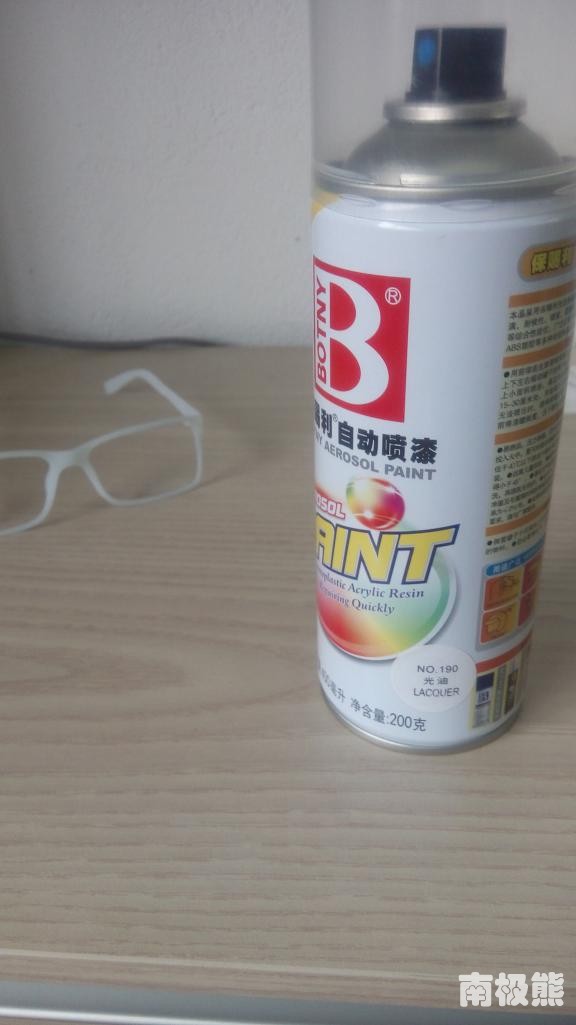

接下来就是喷光油了,品牌无所谓,随便淘宝了一瓶

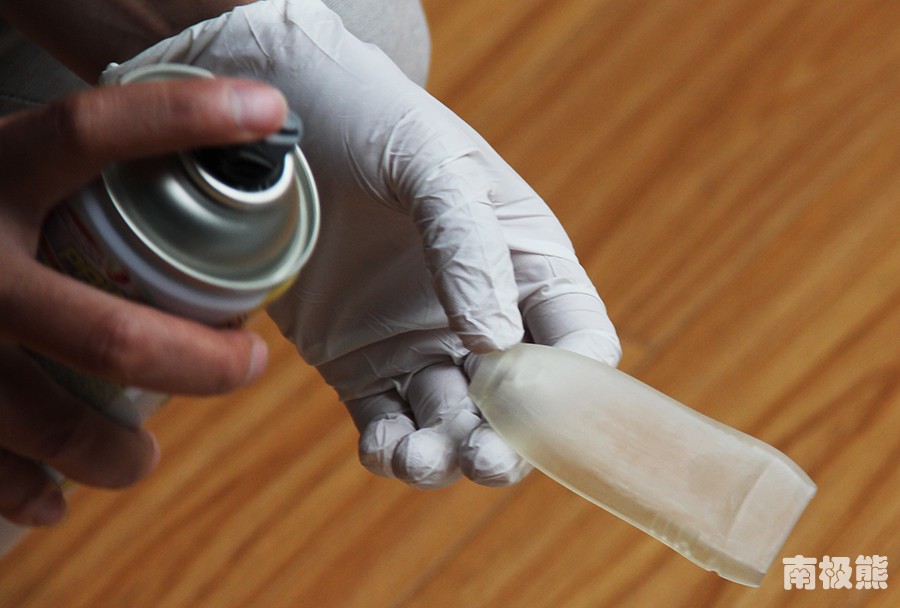

喷漆做好防护工作,带上口罩,手套,原则上喷漆是用夹子夹住模型喷的,可是我们的夹子还在路上,只能用手捏着喷了。



没有夹子 只能喷好一面 晾干 然后再喷 另外一面

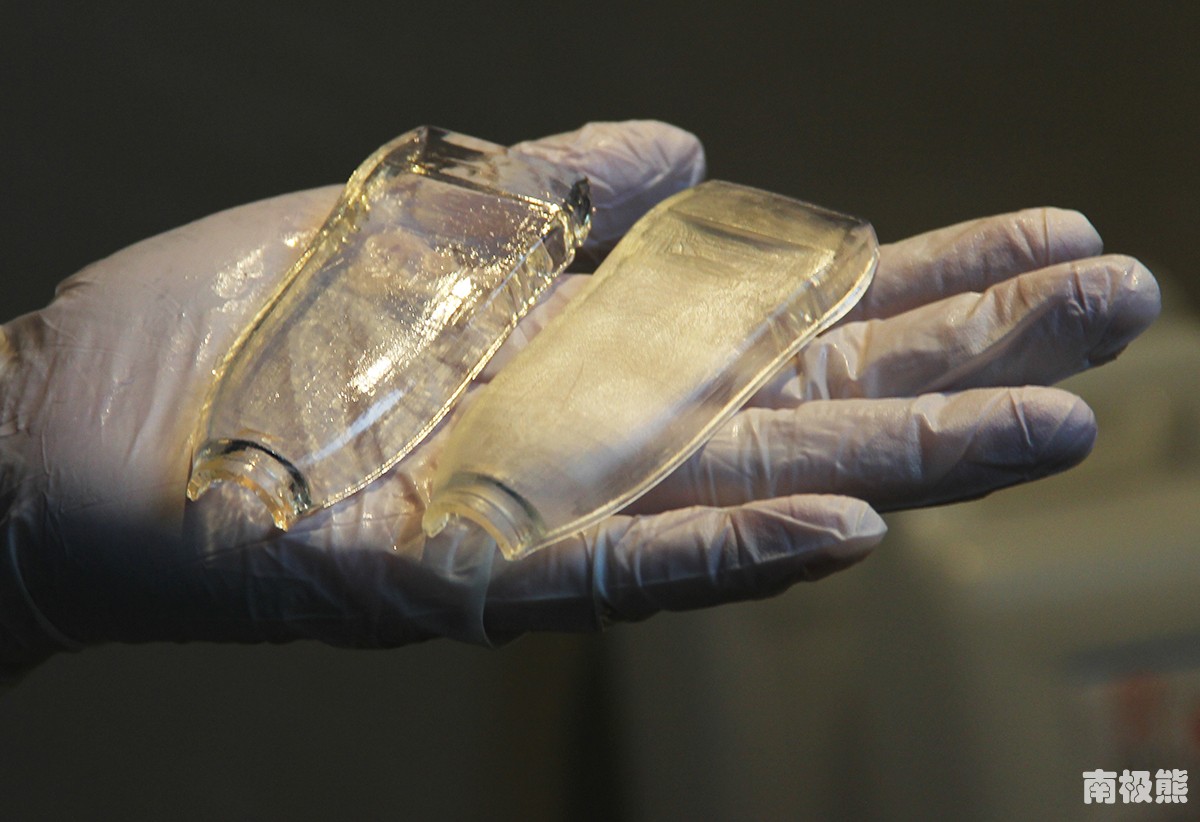

最后对比下喷好后的效果和没喷过的对比。单老师相信本人这水平一定是被专业手办鄙视的,但是好歹对DIY的小伙伴们有些借鉴嘛,所以也就硬着头皮拿出来和大家分享。


   当然 想偷懒,不想打磨的也可以直接喷漆,如果喷漆喷厚点也可以,但是也要注意细节不要喷没了。本着兢(no)兢(zuo)业(no)业(die)的精神,还有个我就不打磨直接喷了(-_-||| 单老师果然不是一般的懒),其实喷的效果还行的,但是这次喷的时候来了妖风导致上面有了不少灰,所以喷漆最好是密闭无尘的环境。

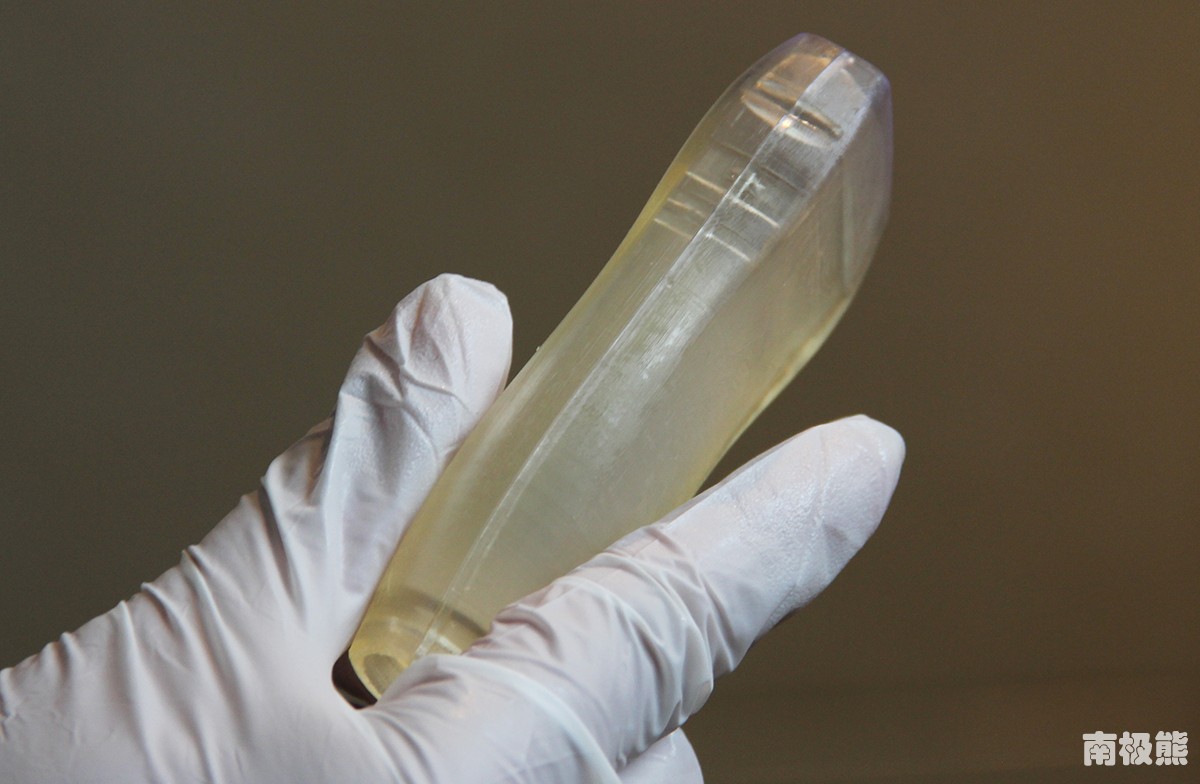

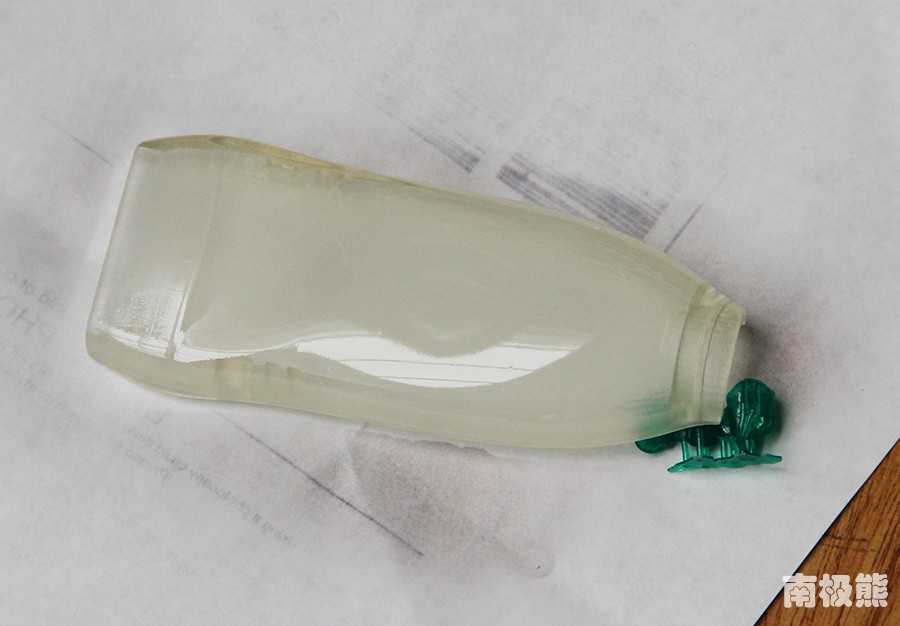

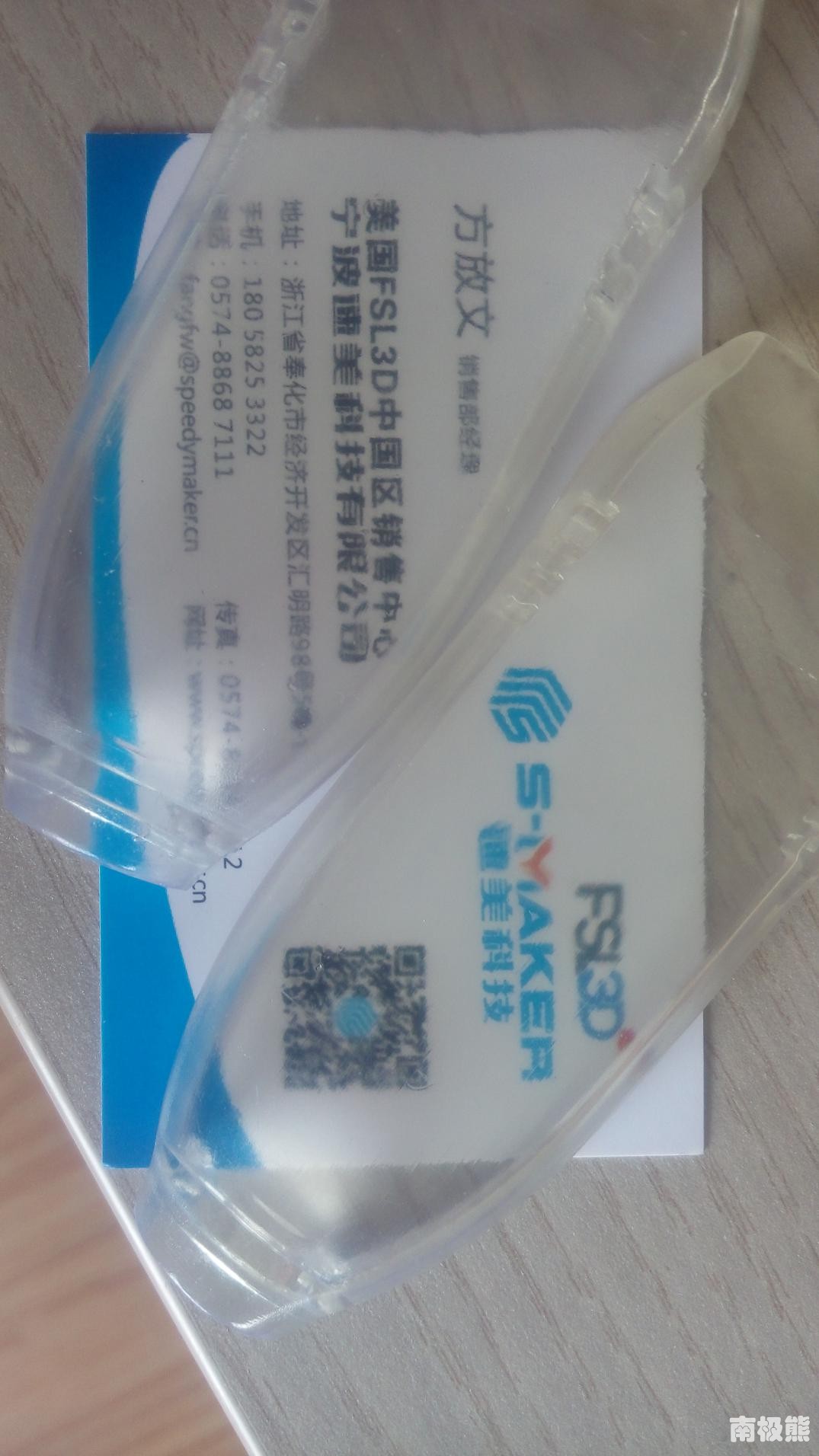

我们来看看模型晾干后的效果,怎么样透明效果不错吧,字体还是蛮清晰的。

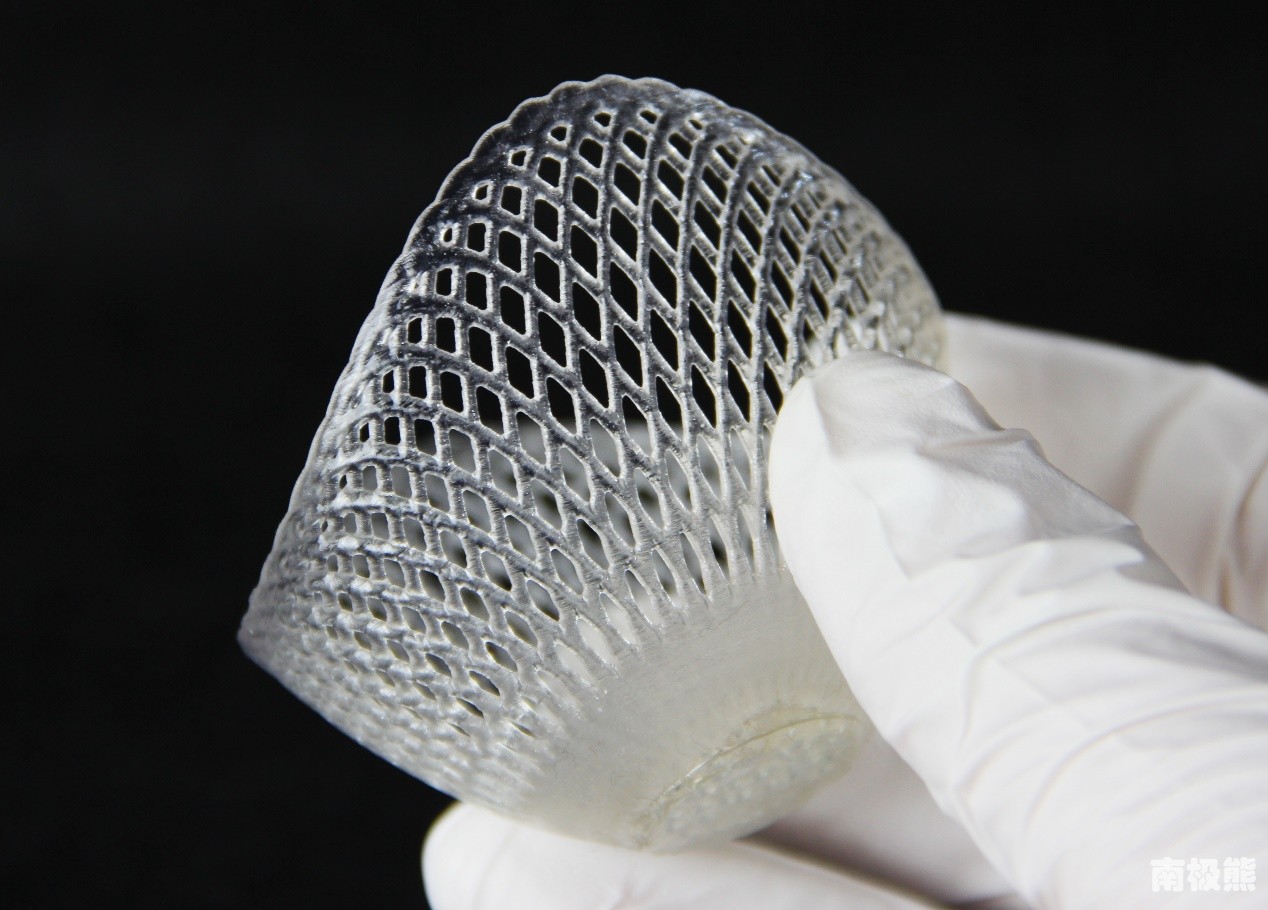

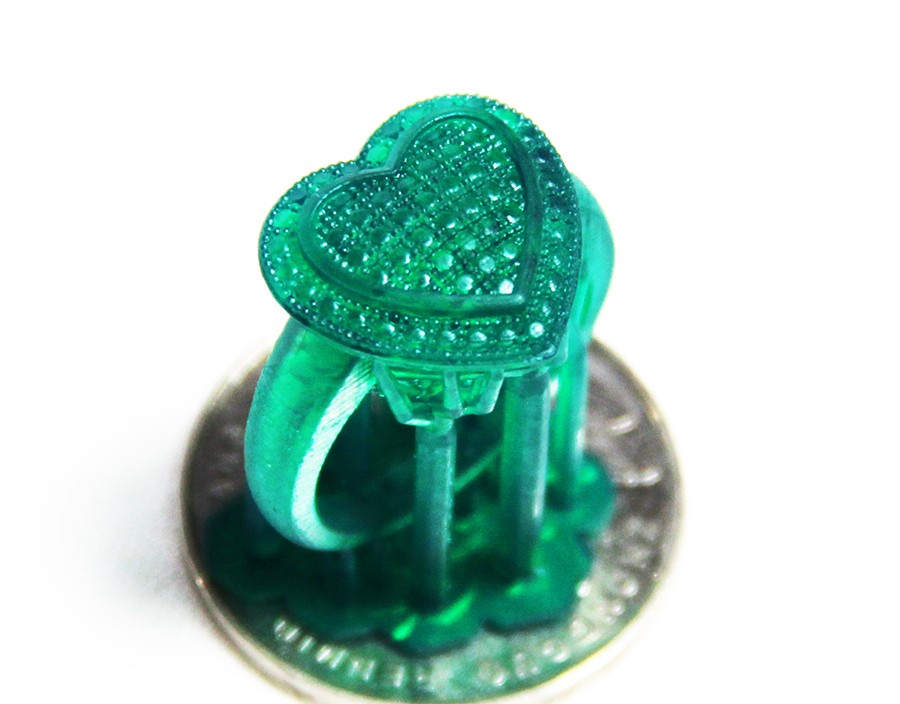

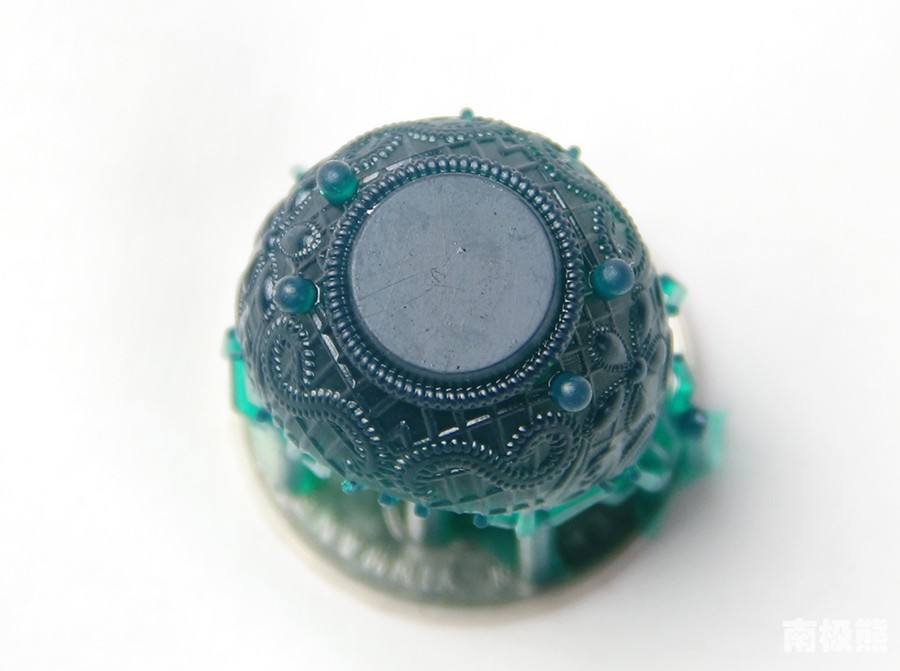

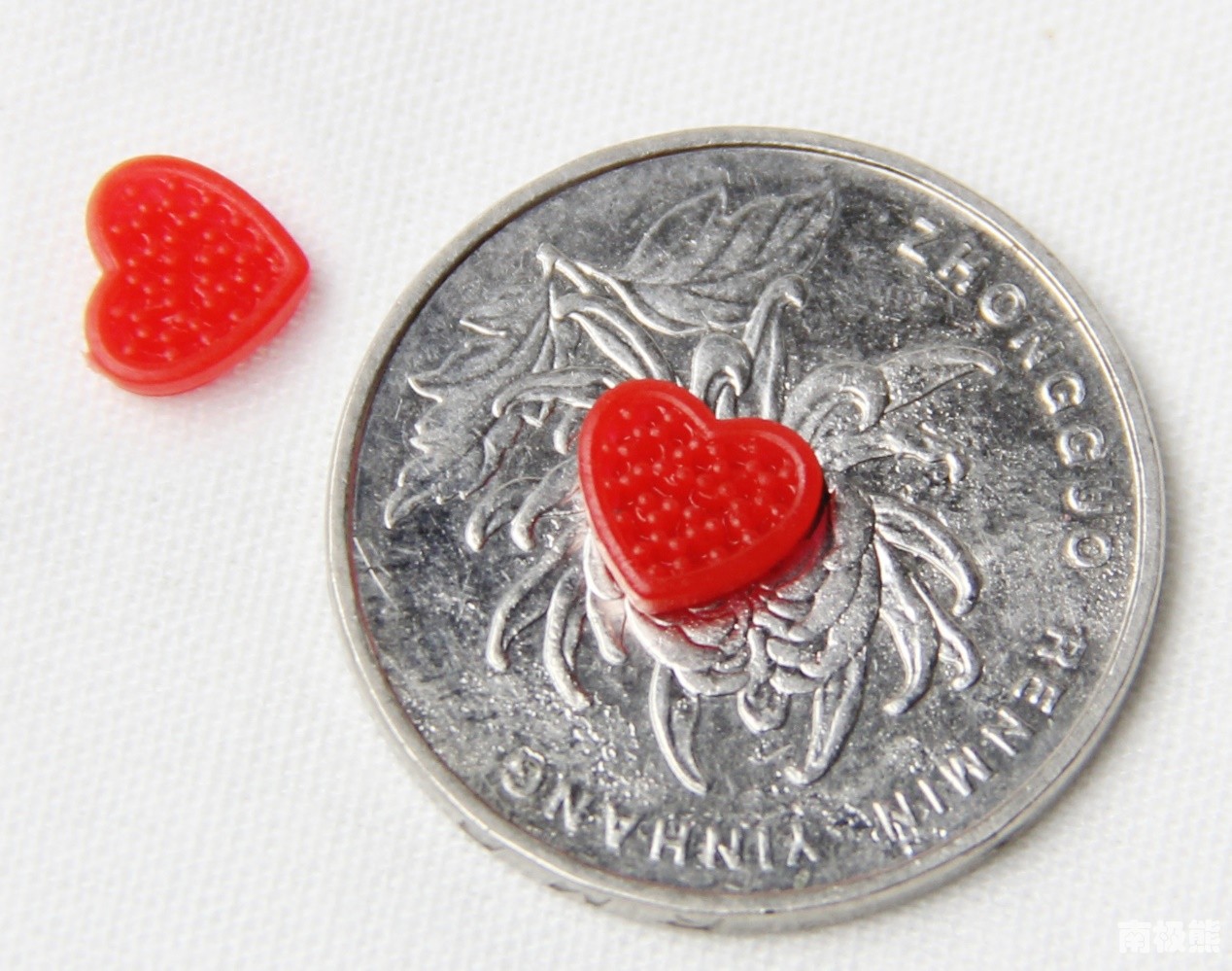

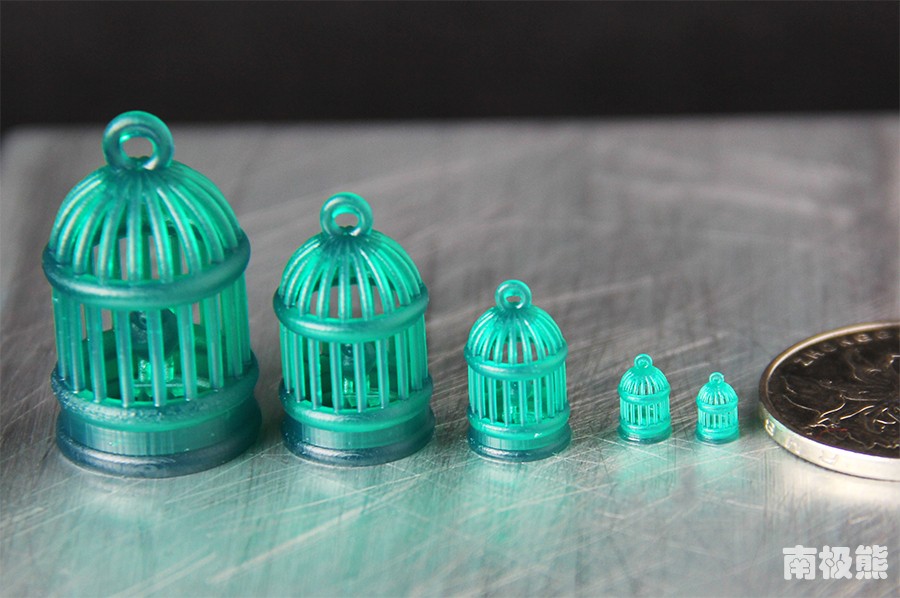

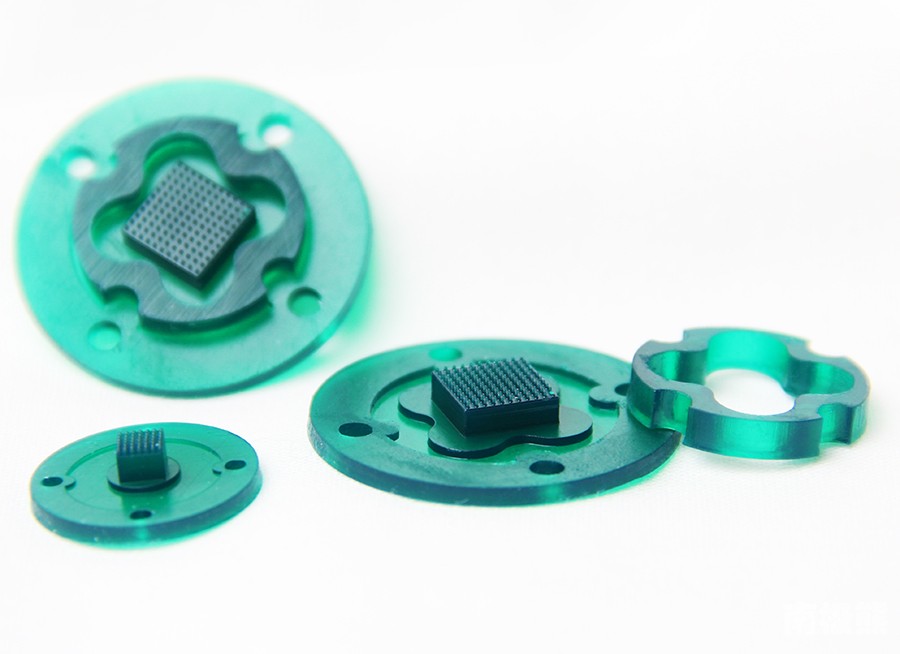

上面方法只是快速的方法,当然还可以用更高目的砂纸打磨到透明的方法,那个适合追求完美的人。最后,单老师觉得这组模型实在是不够惊艳,所以再给大家分享一组Phoenix Touch Pro打印出来的作品写实:
