3D打印机挤出机指南 创想三维

时间:2019-11-19 11:47 来源:企业 作者:中国3D打印网 阅读:
极光尔沃
  在本指南中,您将从基本知识到复杂知识,学习3D打印机 挤出机本文介绍什么是3D打印机挤出机,其机理和分类,以及如何为各种需求选择它们。

      什么是3D打印机挤出机,喷嘴和热端?它们如何工作?

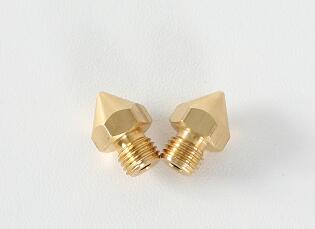

      广义上讲,3D打印机挤出机将材料挤压成FDM 3D打印机所需的形状。它负责输送和加热物料。在狭义上,挤出机是部分递送材料到加热器片和流出喷嘴的。喷嘴是3D打印机的一部分,它以一定的直径在连续的层中沉积熔融材料。热的地方是冷的地方
材料熔化并出来,并在打印台上移动以打印3D 对象。


      许多初学者几乎不知道什么是3D打印机的挤出机,喷嘴或热端。他们通常将它们混合在一起。部分原因是它们在某些3D打印机中彼此靠近(可能不是)。
要了解它们,您需要了解3D打印机的工作原理。

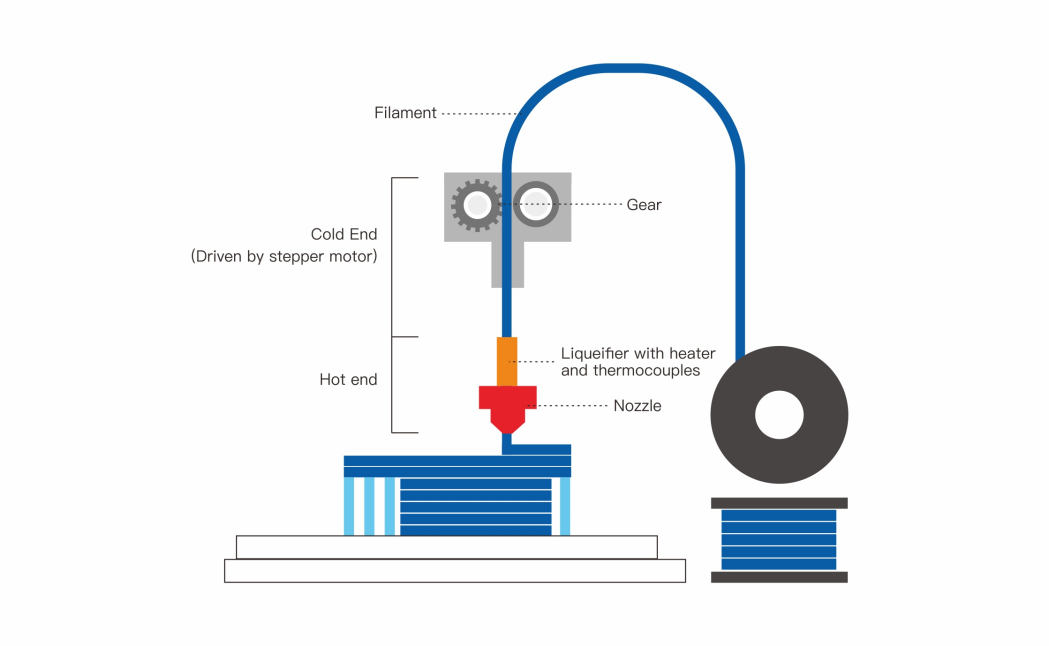

      3D打印机正在逐层构建打印件。挤出机负责将细丝喂入加热块中,在此加热丝熔化。然后,液态长丝从喷嘴孔中流出并凝固到指定位置。细丝从冷的部分过渡到加热的部分。


      因此,细丝以液体形式转移的那些部分称为热端。狭义的挤出机可提供牵引力和驱动力。喷嘴是长丝伸出的门



      换而言之,挤出机是提供力以将细丝拉入热端并从喷嘴中抽出的力的一部分,而冷端的一部分。在以下文章中,所有挤出机均指狭窄的定义。

      3D打印机挤出机构

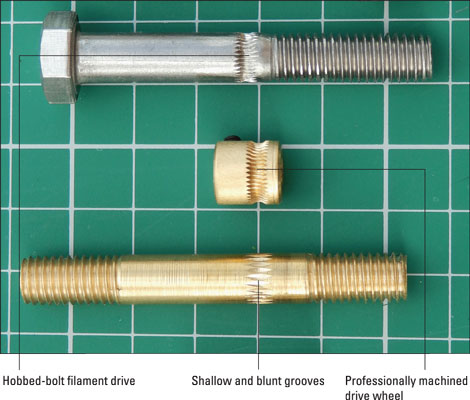

      3D打印机挤出机几乎总是采用带有凹齿的圆形螺栓或杆或齿轮的形式,该凹齿紧紧抓住塑料丝。







挤出机的组件

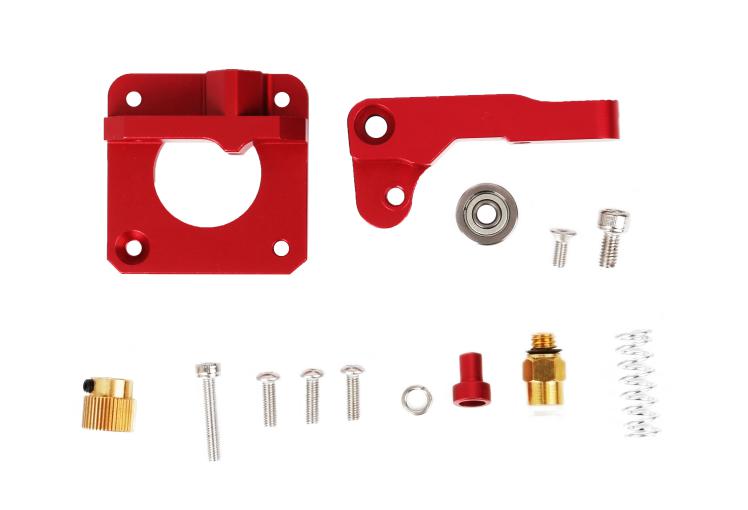

      在图3的中间,它是一个加工良好的驱动轮,通常为细丝提供抓地力。它安装在步进电机的轴上。齿轮与其他零件一起由挤出机组成。(见图4和5)




      细丝被马达驱动的杆和齿轮挤压。仅仅挤压就会给灯丝增加额外的力量。好的挤出机可以正确握住细丝。请勿剥去或研磨细丝。挤出机故障会导致挤出不足和挤出过度。我们稍后再讨论。

      挤出机的不同类型-简介和比较
      挤出机具有许多类型的,其包括直接驱动挤出机中,挤出机鲍登,金属的直接驱动挤出机等。它们一般可以通过被划分到喷嘴相对距离使用的材料齿轮数

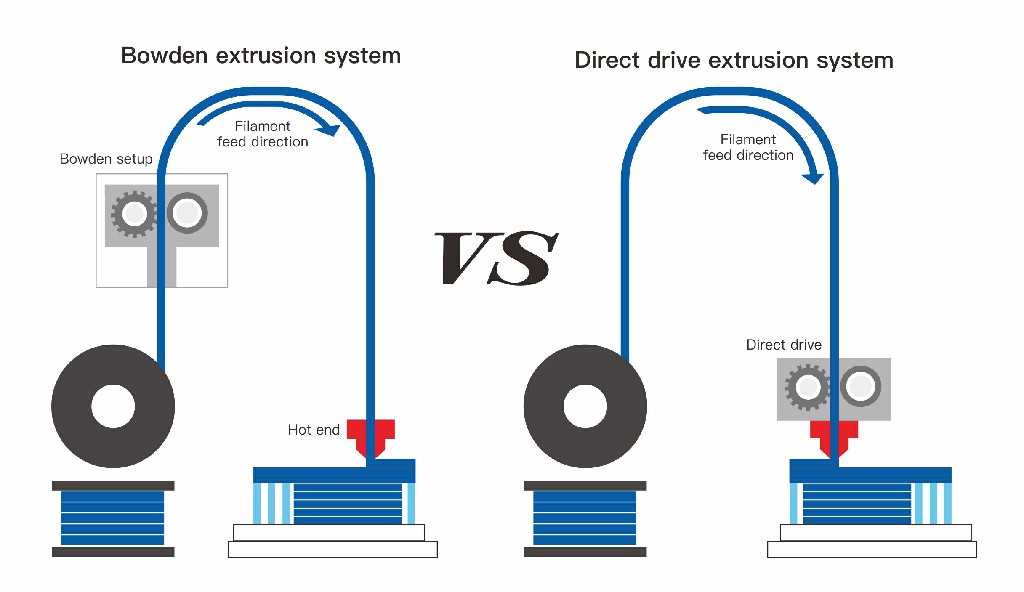

      Direct drive vs Bowden

      Direct驱动器挤出机紧邻热端。鲍登挤出机seprated从喷嘴和一个热端聚四氟乙烯连接之间管中。

      直接驱动挤出机的优点:

      1.适合进行快速原型制作。

      2.大控制印刷柔性材料。


      大多数3D打印机的直接挤出机都位于热端旁边。因此,3D打印机头的重量更大。长丝是直接与管接触,并获得到热端,在那里它熔化,并配备喷嘴出来。因此,小说较少和能源消耗。由于进入加热块的距离很短,挤出机中的电机可以保持对细丝的回缩力。对于柔性灯丝,这确实是一个好点。鲍登(Bowden)装置将细丝挤压并通过一根管子将其夹持在喷嘴中。如果有一根长管连接挤出机和热端,则由于其柔韧性,柔性材料将无法被挤压到热端中。即使我们在挤出机中增加更多的挤压力,也很难达到热端。


      直接驱动的另一个优点是它们可以更快地打印材料,因此适用于直径3mm的大直径灯丝。这也与最后一点相同。它提供的力量恰到好处。对于直径为3mm的灯丝,其直径大于1.5mm。灯丝上的向下压力更大,可以使小说更牢固,从而使其打印速度更快。(力的平衡条件)。通常,直接驱动式挤出机比Bowden装置更抓地力。它可以更好地推动柔性细丝。

      每个硬币都有两个面。由于直接驱动挤出机安装在热端,因此打印头上的重量更大。他们的体重可以达到8磅。多余的重量会在打印过程中产生更大的动量。更改其路径时,这会使打印机头振动。


温馨提示 “动量等于质量乘以速度,您需要获得动量小所以,你应该在中速打印,或打印将不可避免地得到一些线条和跳过零件时,打印头改变其路径。”

      这也可以3D打印机的惯性很大,这在Bowden设置中会出现,这不是挤出问题

      Bowden挤出机的优点:

      1.适合高精度打印

      2.更改打印路径时无线条或跳过的步骤

      3.非常适合硬质材料

      除了三合一模块化机器CP-01(CNC加工,激光雕刻和3D打印)。这是由于挤出机从热端和解耦更精确的聚四氟乙烯管。这是轻量级的。它使在挤出机中的变化方向相对高速,而无需担心改变打印质量。但是它不能打印柔性材料。它可能会打印。但是您必须过度掌握挤出机的齿轮。它可以导致下挤出问题在短期和原因卡住热端和喷嘴。如果你碰巧遇到这些问题,检查下挤压会话下面得到它固定。

      解决方法
      直接驱动更接近热端而鲍登设置远离it.Direct驱动器可以更好更快比鲍登挤出机处理柔性材料。但是Bowden挤出机可以更精确,更快速地打印硬质材料。设置有重量,几乎没有线条打印更小,跳过步骤问题。(而且这不是一个挤压的问题。如果有,它的打印速度过快或打印头太重了。)这也是为什么直接驱动是如此受欢迎。它轻巧耐用。


      按材料分
      挤出机可分为半塑料和全金属一个。大多数3D打印机挤出机是半金属半塑料。它们由ABS或PLA制成,可以进行3D打印。


      提示:在情况下,挤出机齿轮被破坏,可以打印与在3D预先印刷网站塑料长丝和STL一个新的齿轮。因此,当挤出机的齿轮损坏时,您可以更换备用齿轮。金属挤出机是更耐用,但塑料之一是便宜。”

      通过齿轮数划分

      它们通常具有被安装在机动齿轮的灯丝的轴上的至少一个齿轮。这也是出现挤出不足的问题之一。由于齿轮太紧,会在凹形边缘上施加很大的力。这些边缘将细丝刮倒,导致热端堵塞和挤出。

      设计双齿轮挤出机来解决这个问题。两个齿轮传递细丝对称。灯丝不会在两个齿轮上滑动,而是被齿推动。它有效避免了挤出不足的问题。

      注:双重挤压VS双齿轮挤出

      这是两个不同的概念。双重挤压装置的3D打印机可以处理两种类型的细丝,这是伟大的双色或神圣的打印打印。它可以使用可分辨的灯丝进行打印,并且无需移动道具即可实现复杂的几何形状。

      结论

      知道什么挤出机和机械落后之后,我们知道一个良好的挤出交手但切勿剥去或研磨细丝。夹紧齿轮太紧会导致挤压不足。有时打印速度太快或使用直接驱动器会导致打印中出现线条和跳过的步骤。金属双齿轮挤出机比单齿轮半塑料挤出机更好,更耐用。Bowden挤出机可快速,快速地打印硬丝。直接驱动适合于挠性灯丝,如果打印质量不是必须的,则可以更快地打印,尤其是对于快速成型。
