意大利创客发布低成本的3D打印PCB工作站更新版
还记得本站此前报道过的意大利创客Giuseppe Finizia两年前创造的一个3D打印电路板工作站？现在，其发布了一个新的改进版本的设计。该项目的新3D文件可以在Finizia的Thingiverse页面上找到。

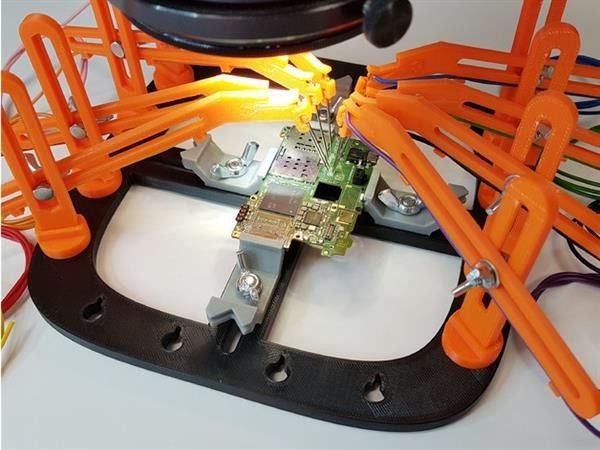

任何曾经在打印电路板上工作过的人都明白修补PCBs所需要的精度。正是这个挑战激发了Finizia进行设计和3D打印他自己的PCB工作站。其初始设计在Thingiverse上被赞了近7000次，这一设计旨在帮助用户在PCB上实现“电子元件引脚的精确和稳定连接”。

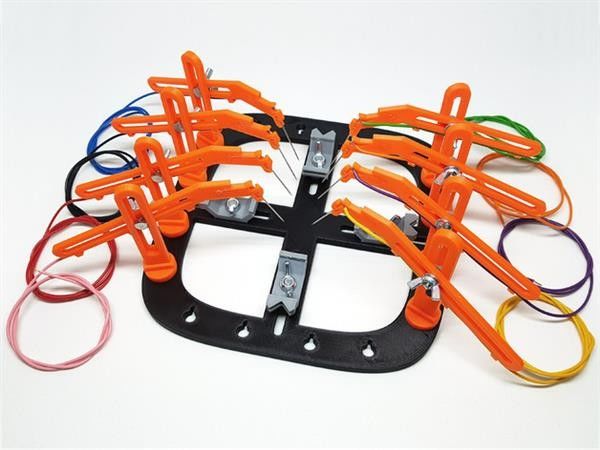

意大利制创客于去年2月份发布了最初的3D打印设计版本，称为“PCB起重臂工作站”，现在，其推出了一款改进版的3D打印PCB工作站。
那么，Finizia对他的设计作品进行了怎样的改变和添加呢？首先，他更换了用于标准缝纫针的以前型号中使用的Hirschmann弹簧加载测试探头，这大大降低了PCB工作站的零件成本。

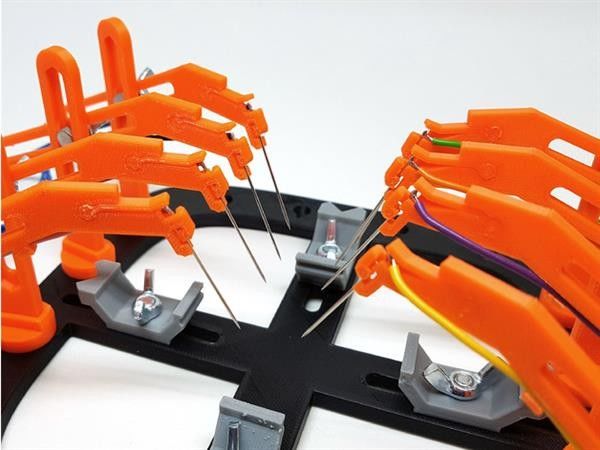

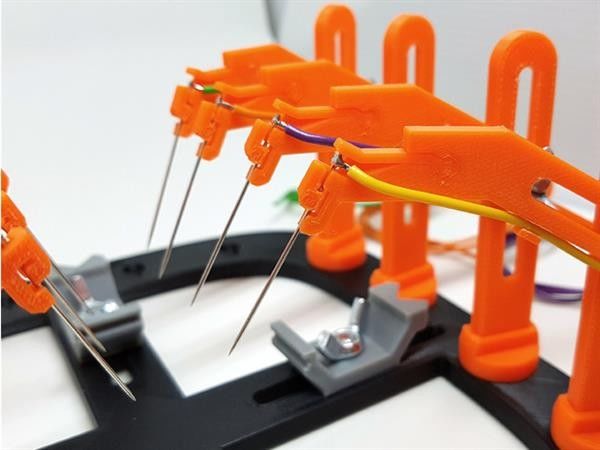

为了解决弹簧运动，Finizia已经为每个起重机臂增加了一个弹性压力机构，从而充分确保了针头和电路板之间的连接。他还重新设计了3D打印起重机臂，使其更薄、体积更小，为用户释放了相当多的工作空间。
最后，新版本的基本框架与各种类型的铰接臂和附件相兼容。包括可以同时使用不同类型的铰接臂（包括起重机臂和球窝套）。
对于工作站的构造，爱好者可以在Finizia的Thingiverse页面上找到六个必要的3D文件。它们包括基座、PCB支架、基座支撑件、垂直臂、针臂和针推动器。Finizia推荐的打印设置（至少为Zortrax M200 3D打印机 ）分辨率为0.19 mm（针臂为0.09 mm），最大填充量，并且在打印底座等零部件的时候需要添加支撑。
Finizia已经制定了一些步骤，详细说明当您准备好3D打印零件时应该怎么做。首先，他建议将一些橡胶缓冲器安装在基架上，以便为工作站增加稳定性。完成此步骤后，您可以开始组装PCB支架。

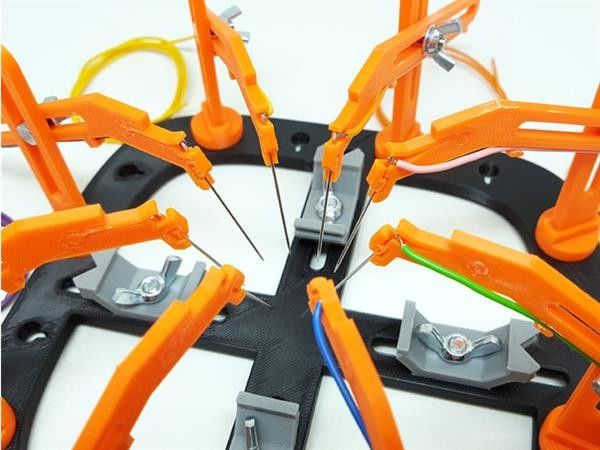

为此，您将需要一些附加部件，包括M5翼形螺母和M5六角螺栓。组件本身很简单，因为底座由四个滑动件组成，可以在工作时将打印电路板固定在适当位置。“PCB保持器有两个面，一个用于直边，另一个用于打印电路板的角。您可以选择正确的面孔，只需转动持有者。”Finizia补充说。
第三步是组装铰接臂。为此，您只需将垂直起重臂放入旋转底座的孔中，然后用4mm的M4翼形螺母和M4六角螺栓安装水平针臂。
对于针，Finizia建议使用40 x 0.80毫米或38 x 0.70毫米尺寸的针。要将其插入工作站，只需将针推动器部分固定在每个针臂的六边形框架中。
当然，如果您想将任何附件或工具添加到3D打印工作站，您可以进行自由设计。
