二、 “心形”杯耳的绘制

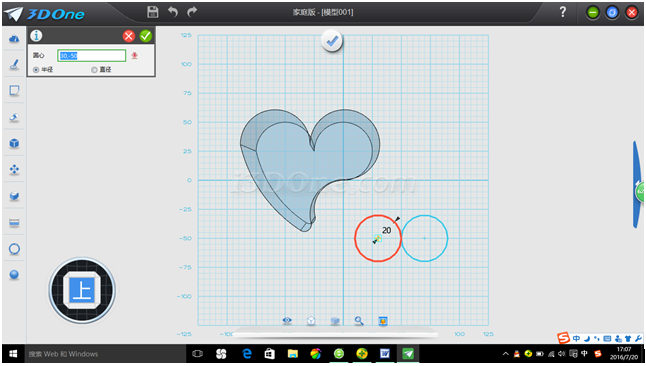

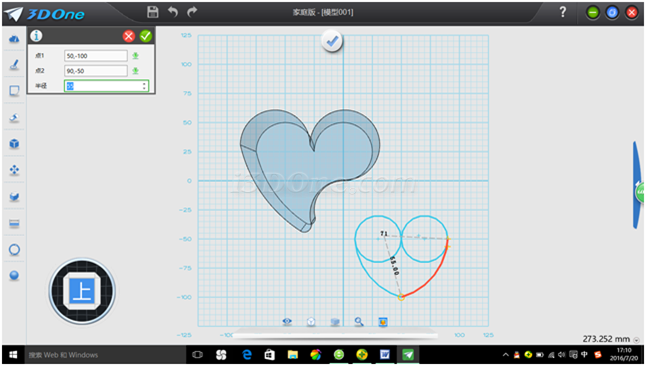

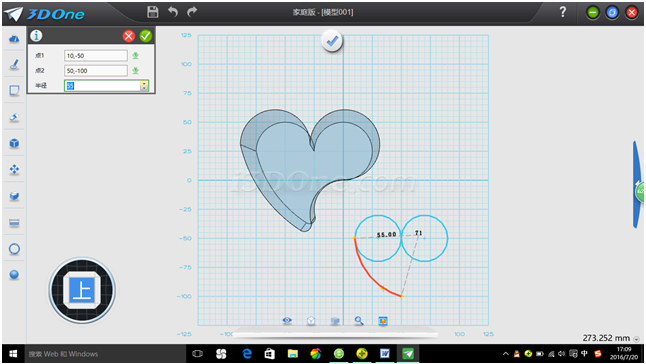

1、心形”草图绘制：绘制两个半径20mm的圆形，按图绘制两段圆弧

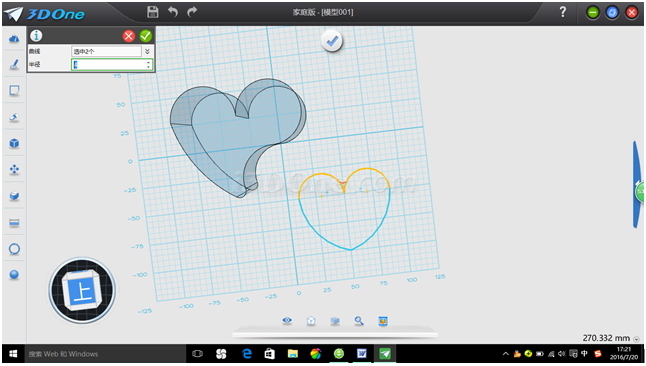

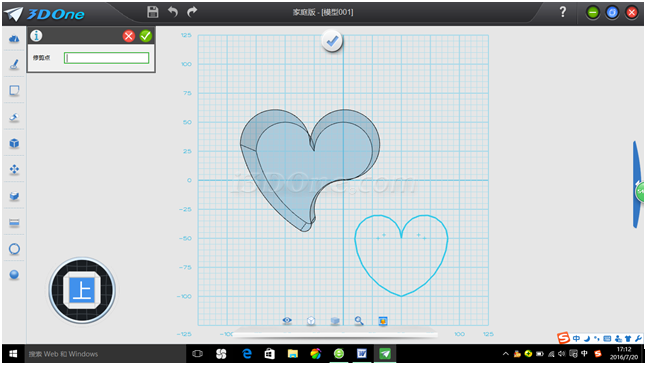

2、修剪多余的曲线得下图

3、倒圆角：草图编辑→链状圆角（半径：4mm）

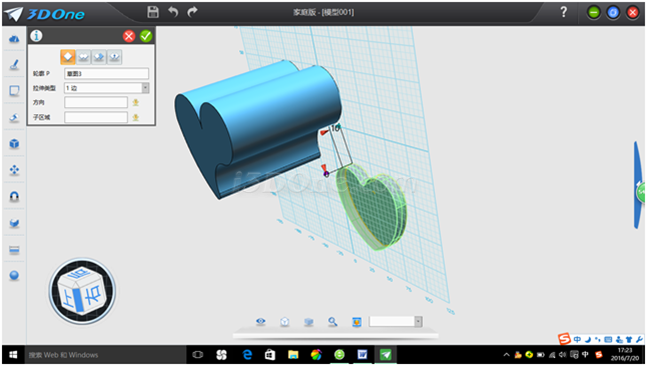

4、拉伸得实心“心形”

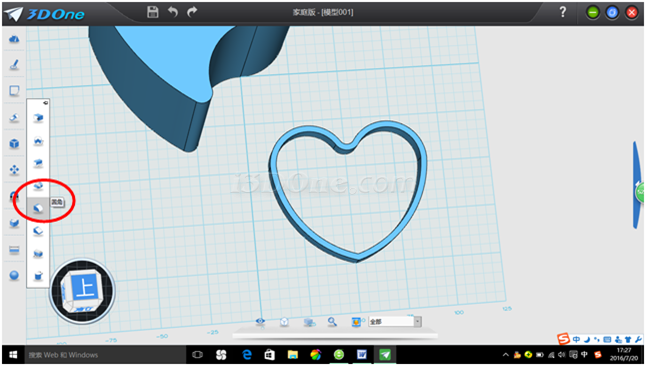

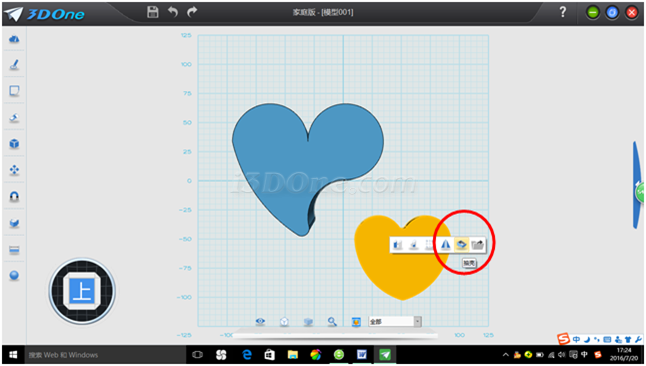

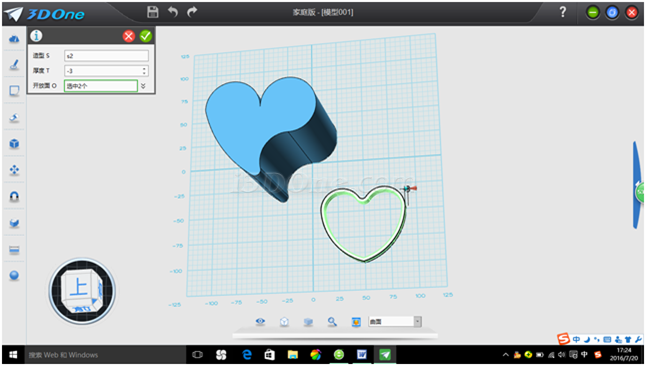

5、抽壳“心形”得到杯耳（注意选择两个开放面）

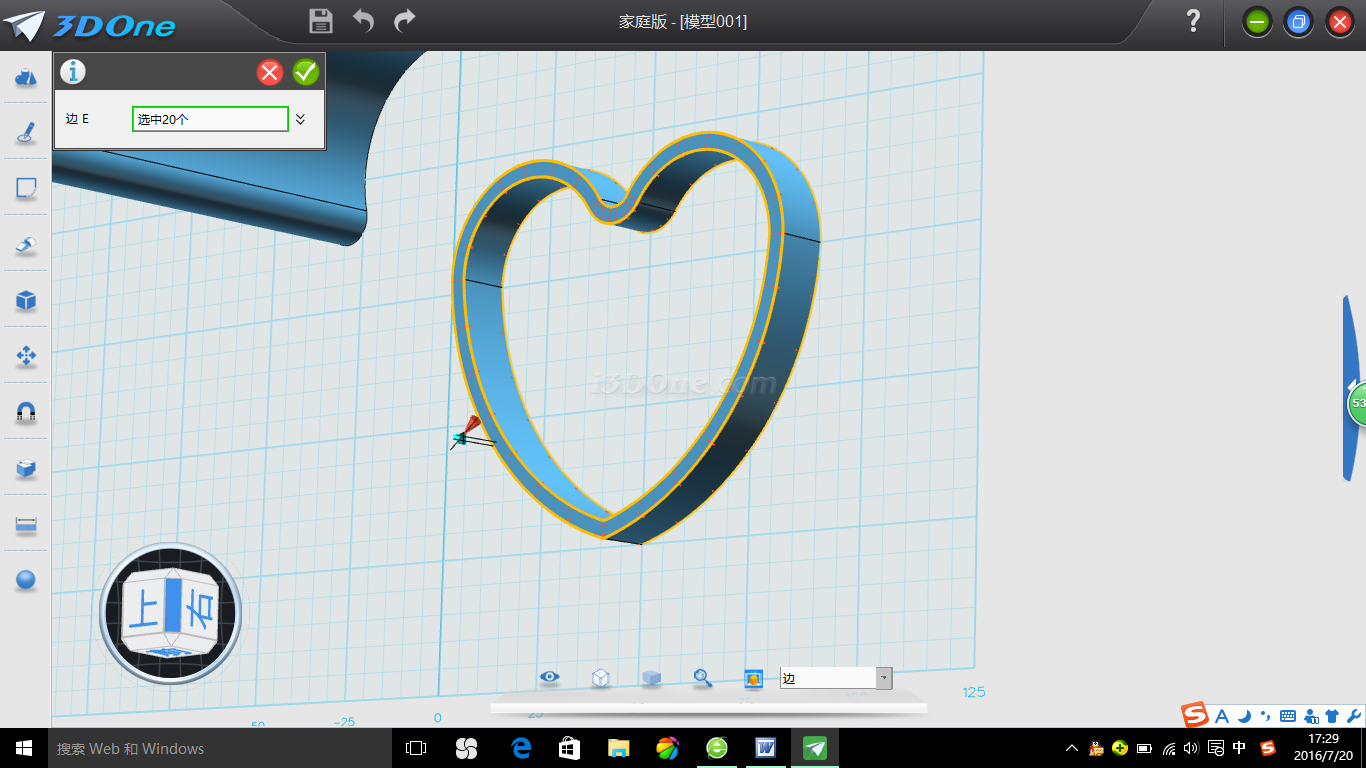

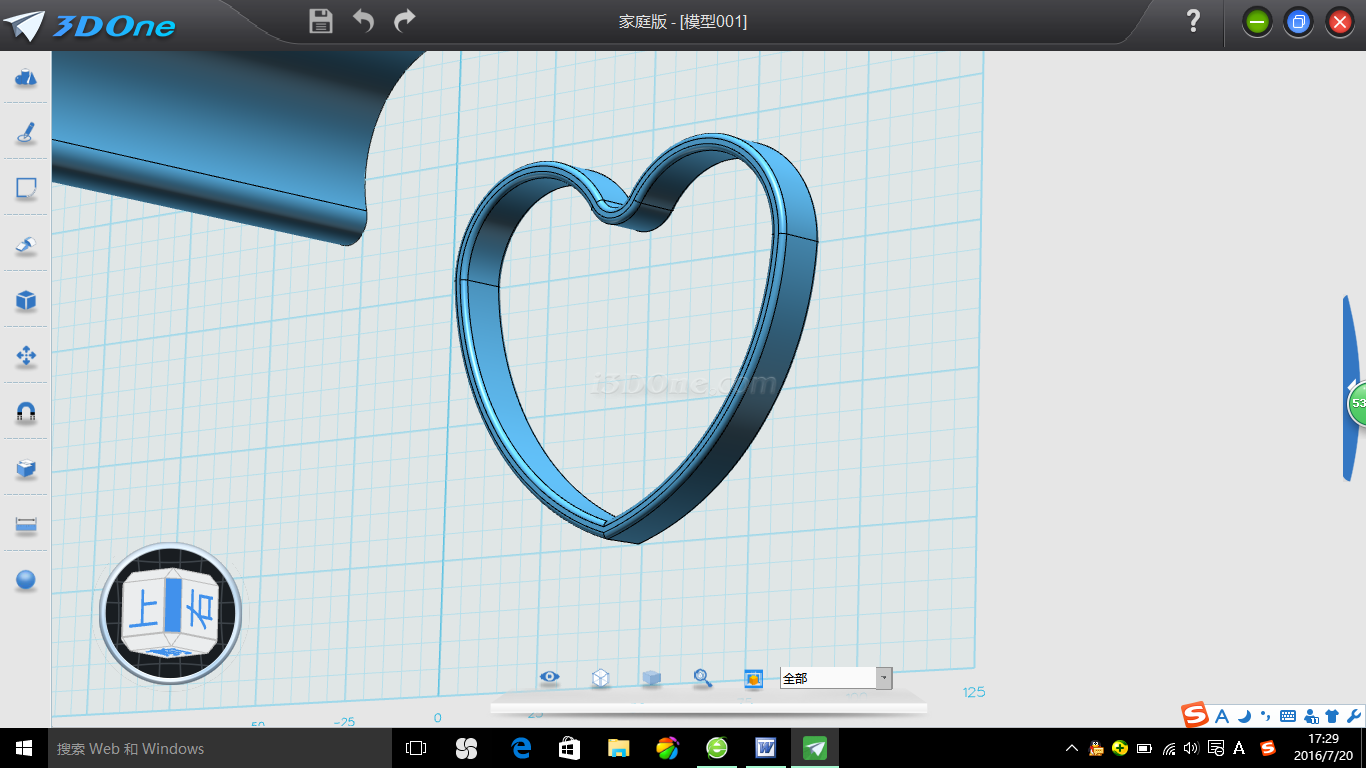

6、“心形”杯耳的圆角修饰：特征造型→圆角（1mm）
