四、万向水龙头的旋转实现

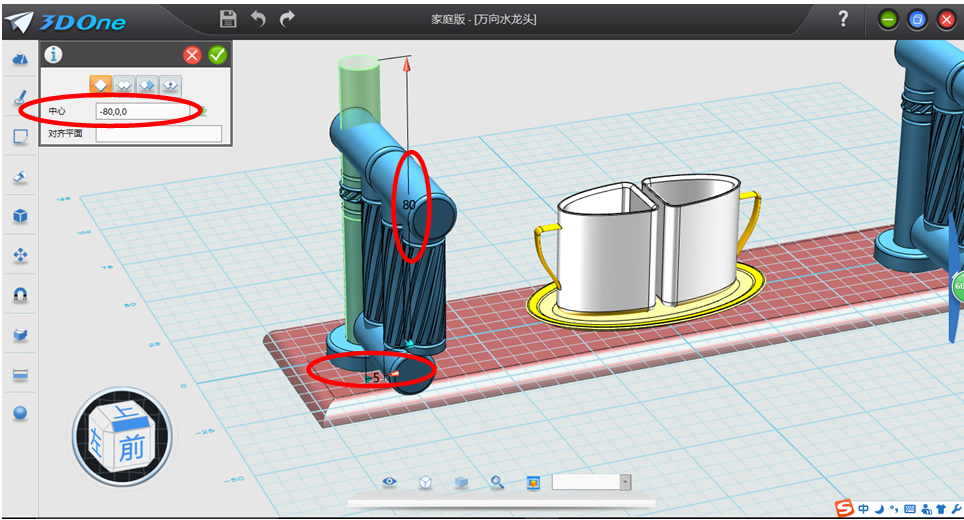

万向水龙头旋转第一步：辅助圆柱体的添加，在中心（-80,0,0）绘制一半径为5、高度80的辅助圆柱体如下图。

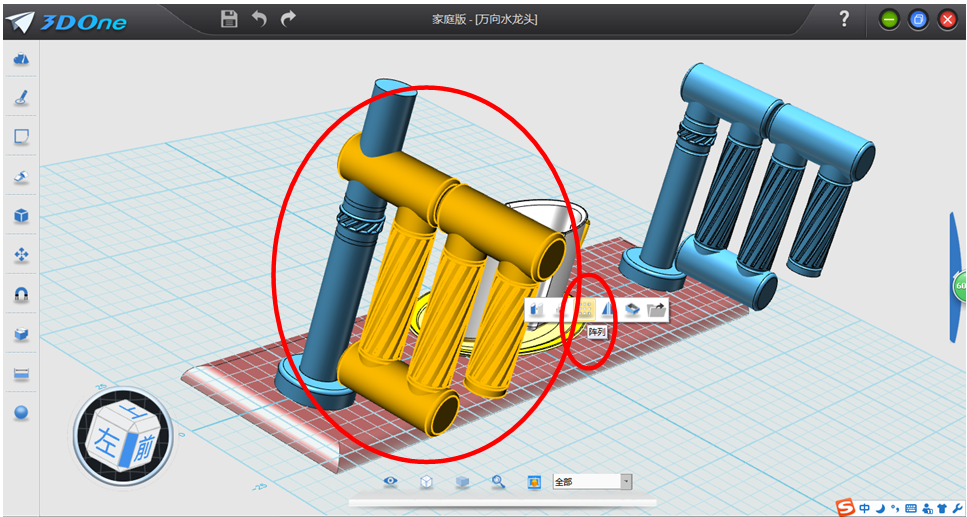

万向水龙头旋转第一步：旋转体的选择，Ctrl+鼠标左键，逐个点选需要旋转的几何体，如下图选中部分，并点选阵列工具。

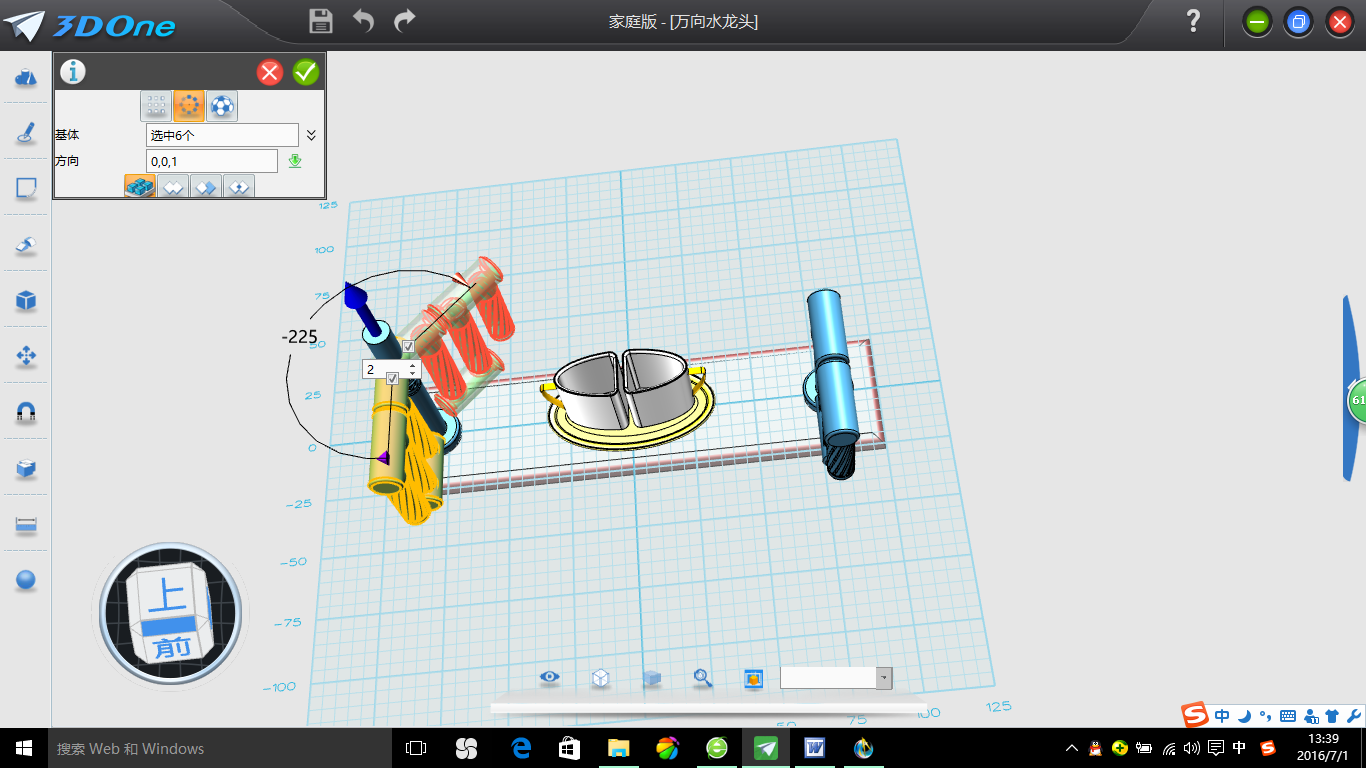

万向水龙头旋转第二步：点选辅助圆柱体上表面圆心确定圆形阵列的方向、数量为2、角度为-225（当然这个角度可以根据大家的使用情况和喜好自定义），确定。

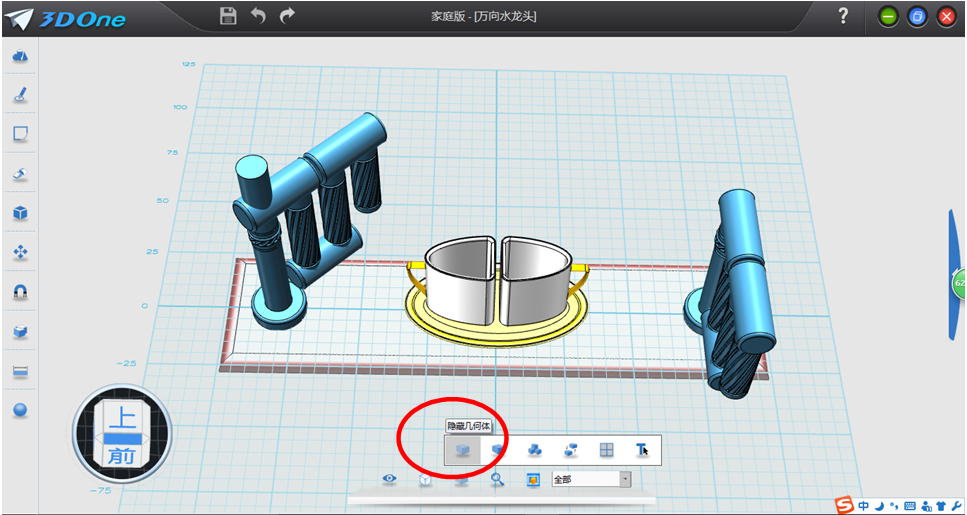

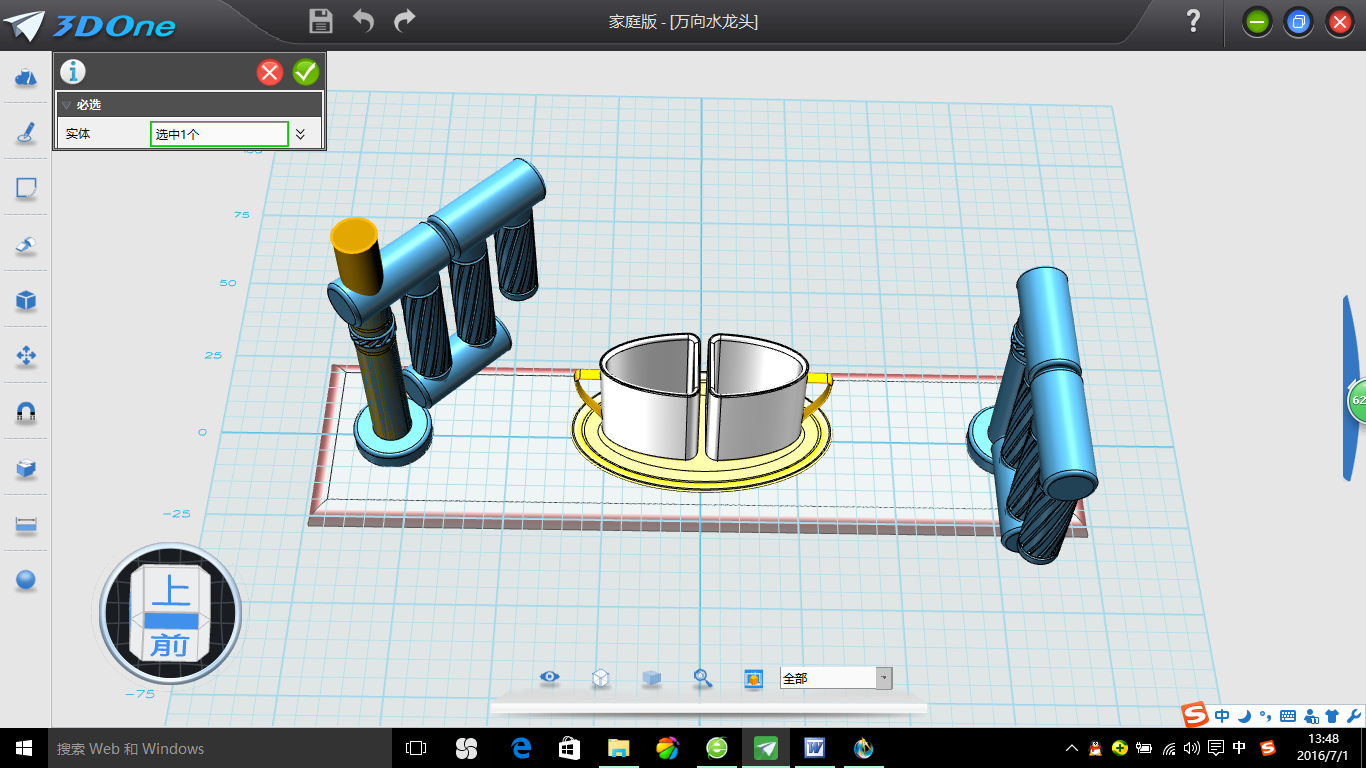

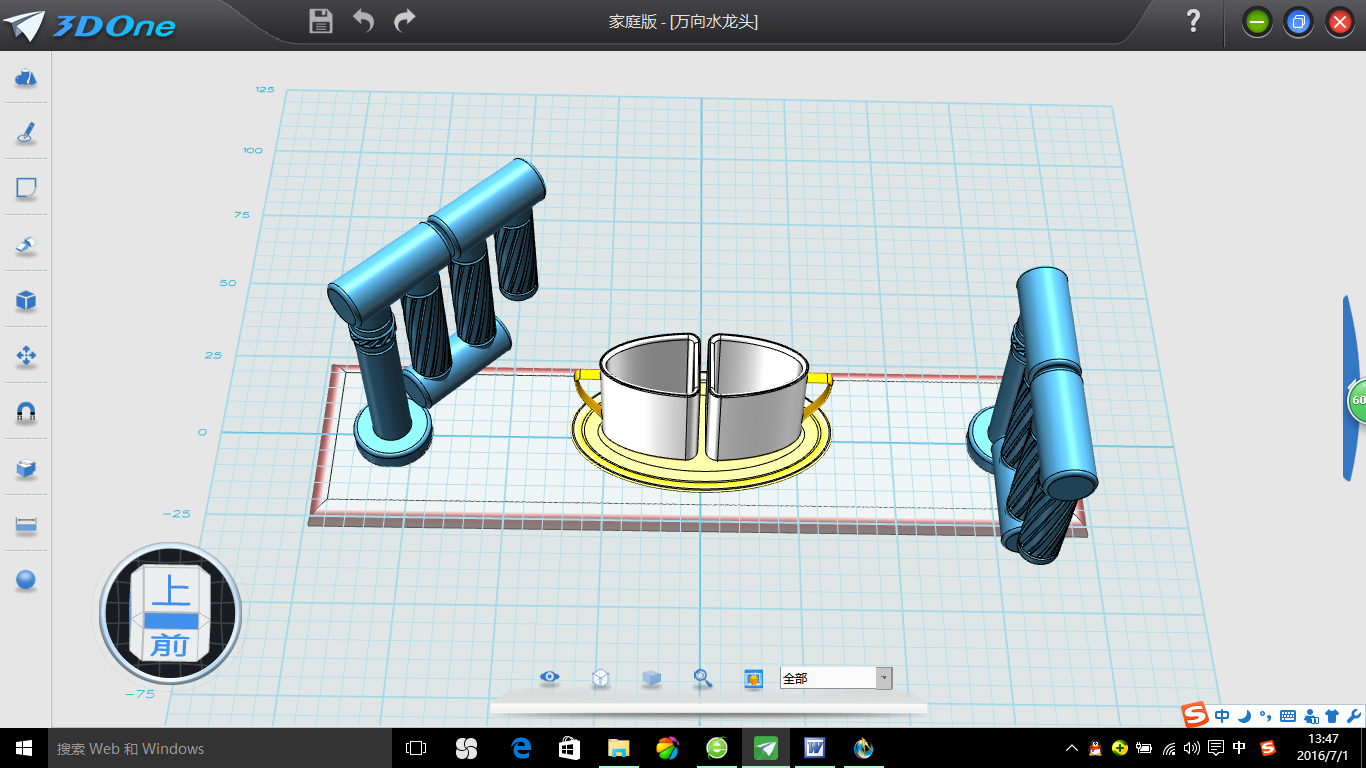

万向水龙头旋转第三步：认真删除本体，隐藏辅助圆柱体（如果做错了或后来又觉得角度不适合，可以显示辅助圆柱体反向阵列恢复），得到下图效果，这样看来万向水龙头的转向效果显现了。
