创想课堂:教你用word制作一个3D打鹰鸡

时间:2019-08-06 10:37 来源:企业 作者:中国3D打印网 阅读:

在购买创想三维的3D打印 机之前,你会考虑些什么呢?

价格,精度,还是自己蹩脚的建模技术?

不要让建模技术成为你使用3D打印的阻碍

今天,小创就要教你如何利用word制作一只打鹰鸡。

第一步:制作模型

1、绘制小鸡

首先,我们要新建一个word

创想课堂|教你用word制作一个3D打鹰鸡

创想课堂|教你用word制作一个3D打鹰鸡

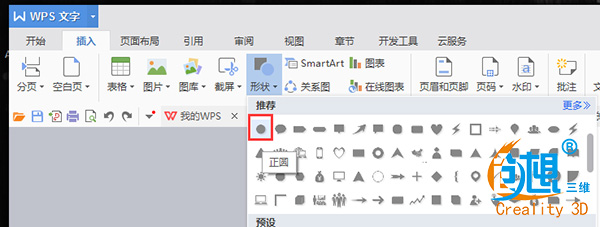

选择插入形状命令,绘制一个椭圆

创想课堂|教你用word制作一个3D打鹰鸡

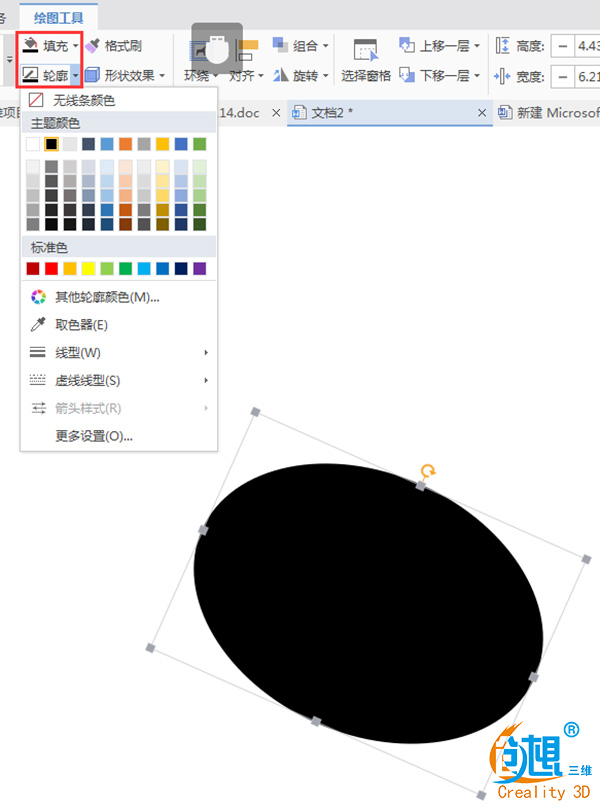

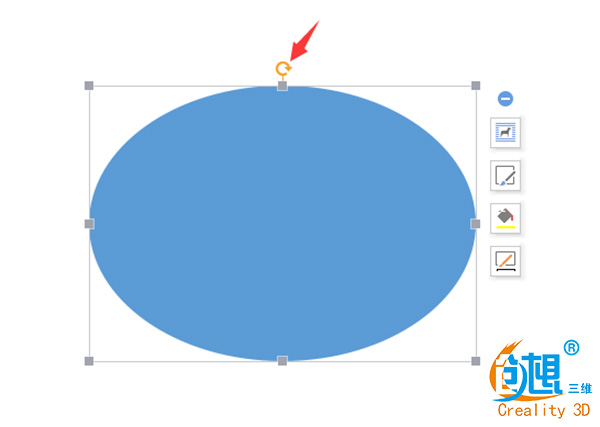

移动旋转至合适位置并将填充和轮廓修改为黑色

创想课堂|教你用word制作一个3D打鹰鸡

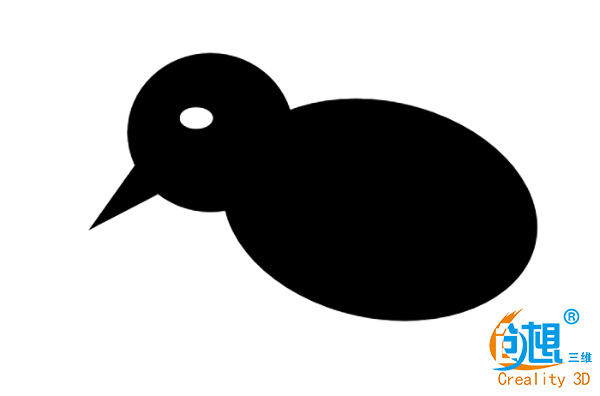

利用不同的形状依次画出各个部分,其中眼睛的填充和轮廓修改为白色

创想课堂|教你用word制作一个3D打鹰鸡

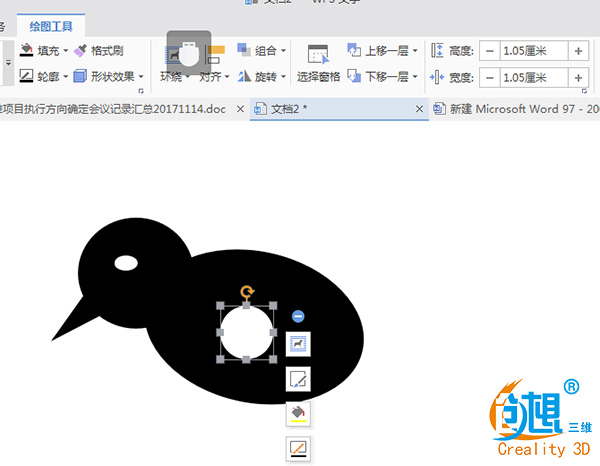

在小鸡图案的靠后部位画一个圆,修改填充轮廓为白色,高度和宽度为1.05厘米。

2、绘制支撑

创想课堂|教你用word制作一个3D打鹰鸡

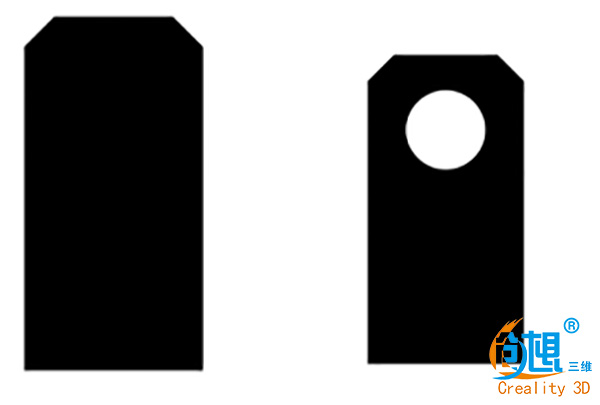

插入→形状→剪去同侧角的矩形。修改宽度为2厘米,高度为4厘米。

插入→形状→椭圆。修改椭圆的填充和轮廓为白色,高度和宽度为1厘米。

3、绘制轴

创想课堂|教你用word制作一个3D打鹰鸡

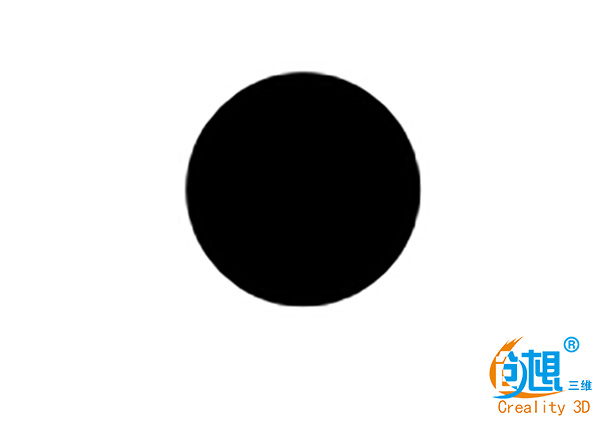

插入→形状→椭圆。修改椭圆的填充和轮廓为黑色,高度和宽度为1厘米。

创想课堂|教你用word制作一个3D打鹰鸡

将绘制好的各部分在同比例下分别截图保存,我们可以在打开QQ的状态下同时按住Ctrl+Alt+A打开截图,选取需要截图的部分,点击保存,将三个文件分别保存为dyj1.jpg、dyj2.jpg、dyj3.jpg。

第二步:切片

创想课堂|教你用word制作一个3D打鹰鸡

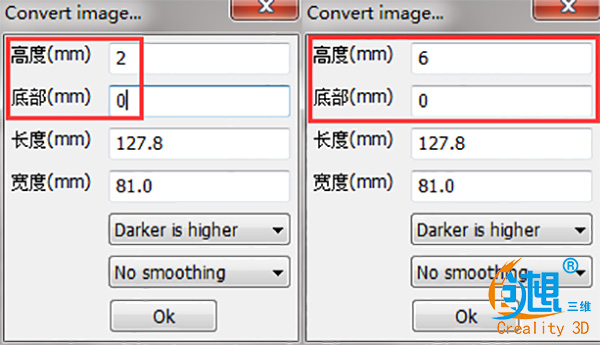

将dyj1.jpg拖入创想三维切片软件,设置高度为2,底部为0,点击OK确定。

将dyj2.jpg拖入创想三维切片软件,设置高度为2,底部为0,点击OK确定。

再次拖入dyj2.jpg并设置同样参数

将dyj3.jpg拖入创想三维切片软件,设置高度为6,底部为0,点击OK确定。

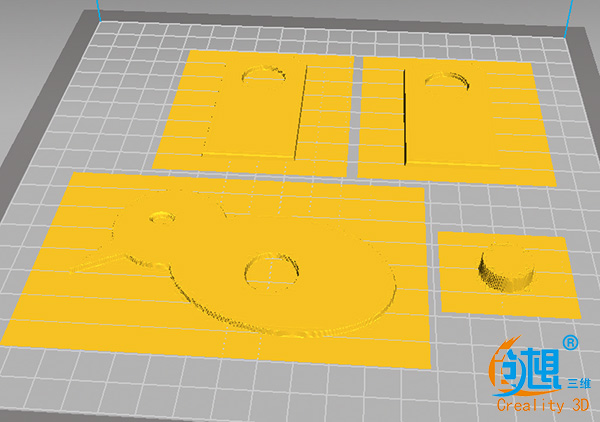

创想课堂|教你用word制作一个3D打鹰鸡

保存Gcode并打印。

第三步:组装

创想课堂|教你用word制作一个3D打鹰鸡

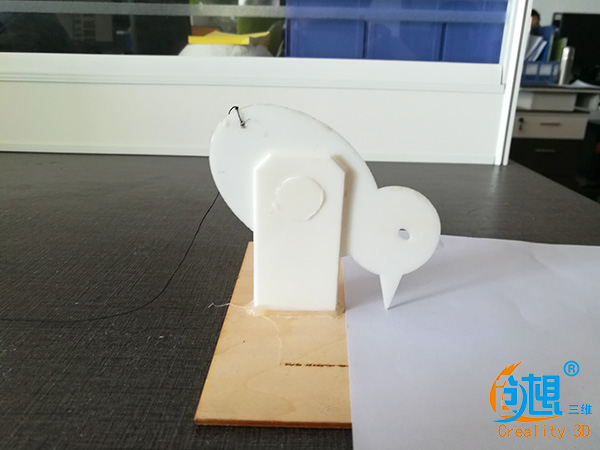

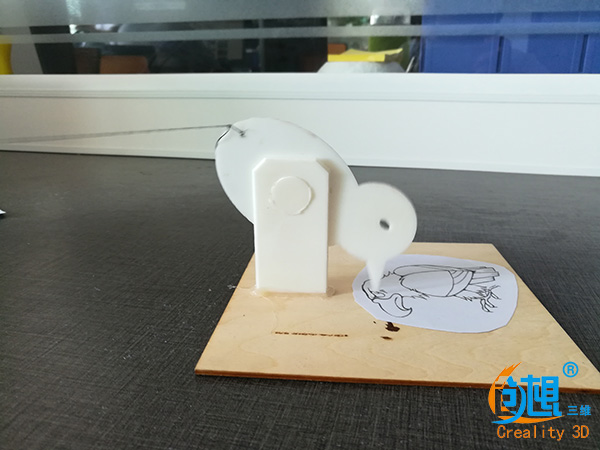

将打印好的零件如图组装,并用热熔胶固定在一块木板上。

在小鸡的尾部黏上一根线。

这样一个小鸡啄米打鹰鸡就做好了!

那么问题来了,鸡有了,那鹰呢?

创想课堂|教你用word制作一个3D打鹰鸡

将这只鹰打印出来贴在木板上就大工告成了!

创想课堂|教你用word制作一个3D打鹰鸡

打印效果
