ReplicatorG V0040 中文版下载

时间:2014-01-10 10:29 来源:未知 作者:中国3d打印网 阅读:
模型类型:国产软件 授权方式:共享软件 界面语言:简体中文 软件大小:78.76 MB 文件类型:.exe 运行环境:Win2003,WinXP,Win2000,Win9X 软件等级:★★★☆☆ 发布时间:2014-01-10 插件情况:无插件,请放心使用。 下载次数:
模型介绍:

软件介绍:

     ReplicatorG是3D打印机的控制软件,也可以用它来实现格式转换等等,3D打印机作为开源硬件里面的重型项目,控制软件里面,Replicator是最好用的host software之一,集成度最高的一款。

    需要在你的系统上安装JAVA,将模型转换成机器认识的代码需要使用到Skeinforge,它是通过python写的,所以你还需要安装Python 2.6。

安装驱动:

   解压开来文件夹下,有drivers目录,其中有FTDI USB驱动的文件夹,在我的电脑->管理->设备管理, 中选择需要安装驱动的设备,并选择此驱动的文件夹所在位置,进行安装驱动。
如果你已经安装了Arduino驱动,可以略过此步骤。

如何使用 ReplicatorG 3D打印软件

1.设置你的机器

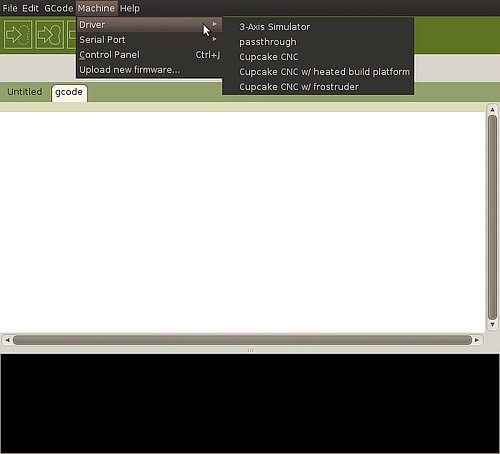

如果你是第一次使用ReplicatorG,需要你先将打印机连接到电脑,在Machine->Driver菜单中选择你的设备驱动, 如果是 Thing-O-Matic MK6型号(3mm细丝),可以选择 Thing-O-Matic w/ HBP and Extruder MK6,如果是Thing-O-Matic MK7型号 (1.75细丝),可以选择 Thing-O-Matic w/ HBP and Extruder MK7。


选择设备驱动

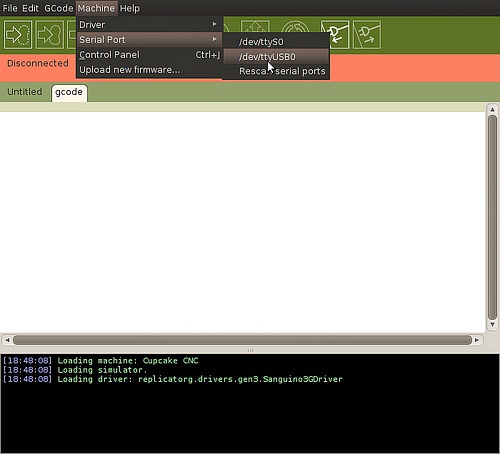

机器通过USB连接到电脑,需要设置ReplicatorG选择哪个端口,通过Machine->Serial Port来选择。

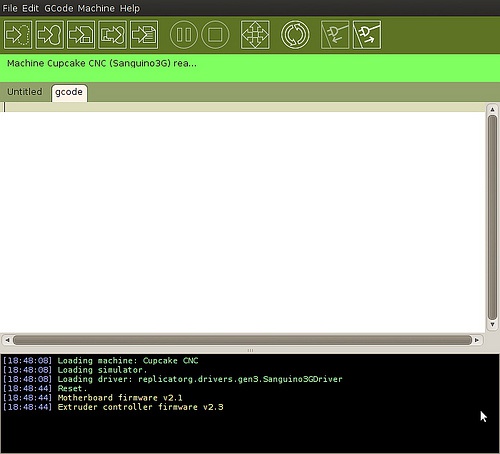

选择了正确的端口之后,ReplicatorG将会连接到设备。如果连接成功,状态栏会显示成绿色,如果不成功为红色,请检查USB线连接或电源是否开启。

2. 校正打印头
选择 File->Scripts->calibration->Thing-O-Matic calibration.gcode

然后点击

根据弹出框提示说明对打印头进行校正,

校正方法:
平移X方向 使得打印头在X轴的正中(即台面X方向中心)
平移Y方向 使得打印头在Y轴的正中(即台面Y方向中心)
转动Z轴螺杆, 往下移动打印头 使得打印头贴到构建平台(之间只保持一张A4纸张的厚度)

校正完成,请点击确认对话框。Thing-O-Matic将会自动的归位,完成后将会出现校正完成,恭喜对话框界面!
3. 从STL文件进行打印

打开STL文件

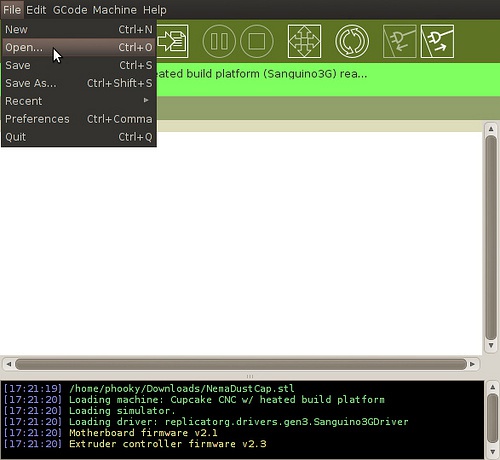

通过 File->Open 打开 STL文件

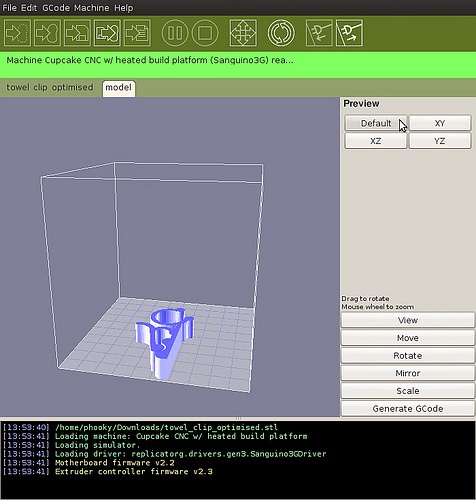

选择了STL文件之后,你可以看到3D模型显示

模型将会在一个10x10x10cm的正方体内,这里显示了你能够打印的最大尺寸。
你可以通过鼠标了旋转缩放这个视图。

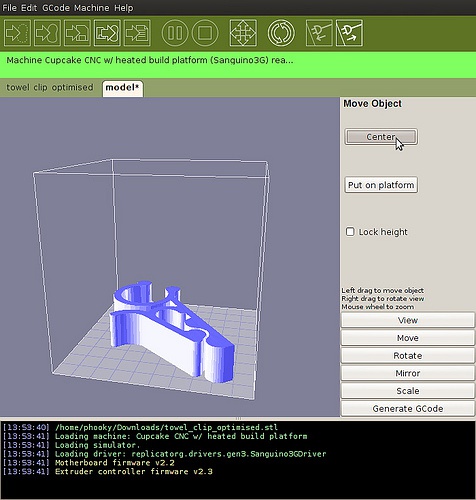

4. 操作3D模型
在Preview视图中,

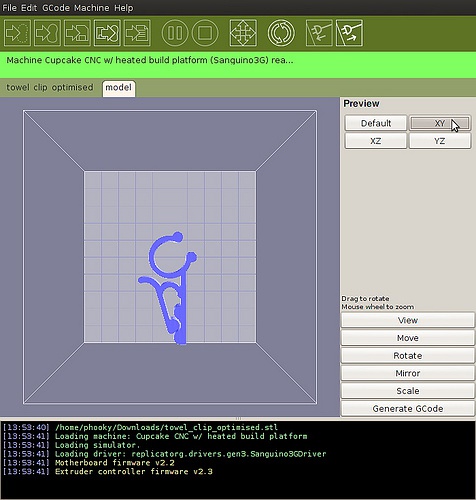

你可以缩放,旋转;或选择"XY"来查看视图如下:

可以选择Scale, 来进行打印模型实际的缩放:

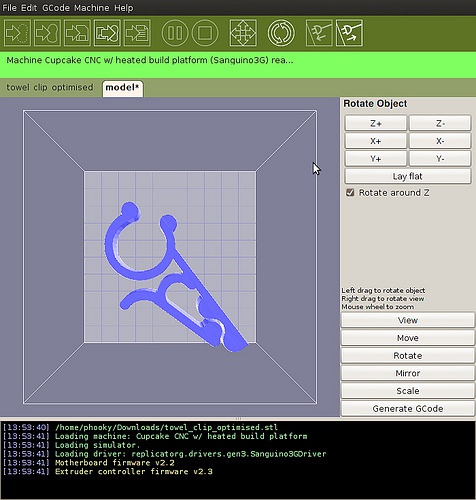

可以选择Rotate,来进行打印模型实际的旋转:

可以选择Move,来进行打印模型实际的位置:

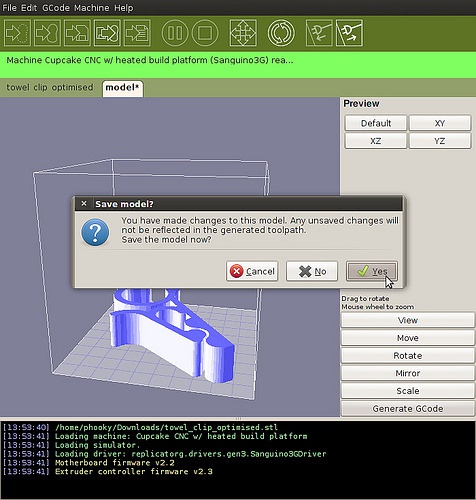

修改完成之后,你可以需要先进行保存。

5. 生成Gcode进行打印
点击中下的 Generate GCode 来生成 GCode进行打印。

Select a Skeinforge profile,选择 Thing-O-Matic-HBP-MK6(3mm细丝使用) 或者 Thing-O-Matic-HBP-MK7(1.75细丝使用)。

Use raft选择勾选,表示打印时是否需要底部垫背层,推荐勾选。

Use Print-O-Matic 选择勾选,勾选

MK6的打印头,保持默认。

MK7的打印头设置更改:
Layer Height(mm): 更改为 0.30, Plastic中 Filament Diameter(mm):更改为1.8,Extruder中 Nozzle Diameter(mm):更改为 0.4。
其余不变。

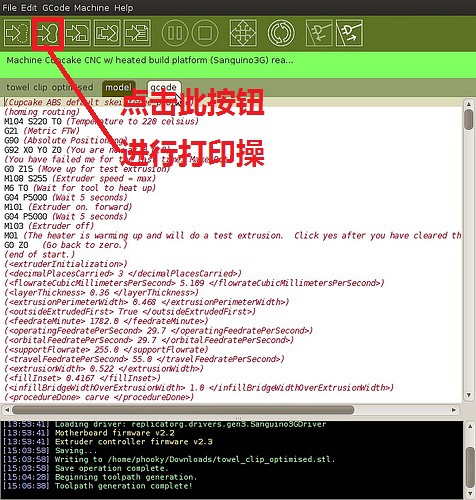

点击 Generate Gcode ,开始生成Gcode。
(根据模型的大小尺寸和复杂度,生成Gcode的时间不同)


进行打印咯....
