揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工
时间:2019-06-12 13:42 来源:南极熊 作者:中国3D打印网 阅读:次
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/1-1Z612133K6308.jpg)
△泉州桥的效果图

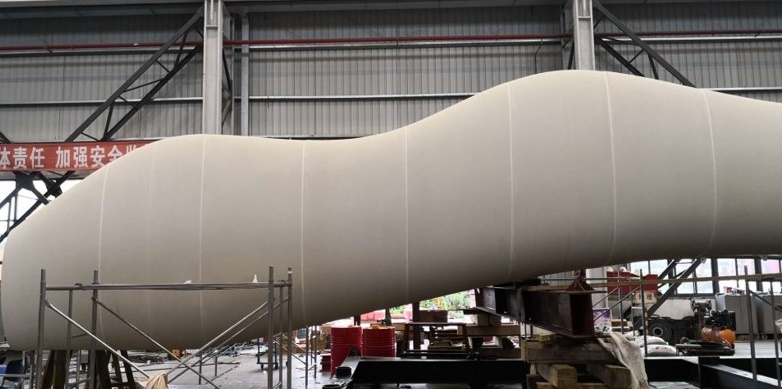

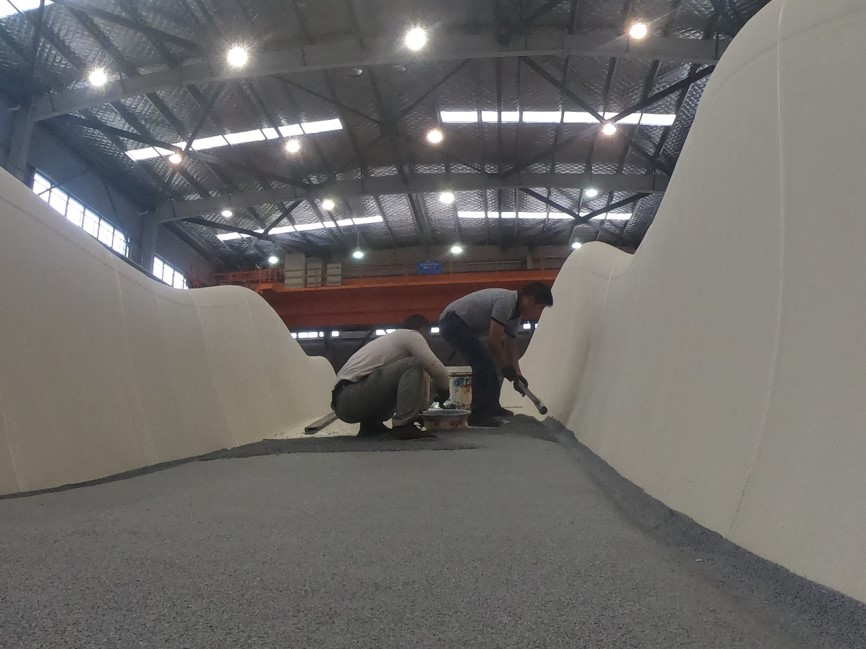

其实5月31日,在上海酷鹰机器人科技有限公司的工厂内,看到了正在组装过程中的泉州3D打印桥。![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/1-1Z612133PN63.jpg)
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/1340155960-2.gif)
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/1-1Z612133R2352.jpg)
这座桥的设计理念提取场地山、水、林、田、塘之意境,以简洁动感山水的流线为元素,在整体桥梁形态及栏杆形态上,追求山峦起伏的叠影视觉效果。桥梁结合后期梦幻雾森景观,打造一座较为梦幻极具想象力的山影桥。所以桥身模仿了连绵山峦的形态有着优美的连续不规则弧线造型。然而这种不规则弧线造型对于传统建造工艺来说是个非常棘手的问题,为了完成这项特别的任务上海建工联手国内在大尺寸3D打印方面具有绝对优势的上海酷鹰机器人科技有限公司,通过先进的增材制造工艺完成了这座优美造型的桥梁的制造。

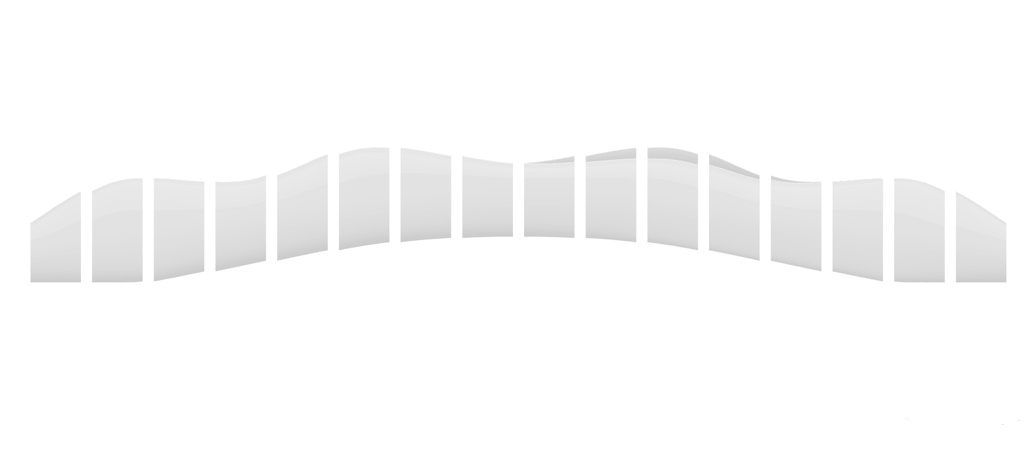

该桥采用分段式的设计,并分段进行3D打印,再通过独特的链接机构将每一段连接起来,符合桥梁的力学要求。
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/1-1Z612133Z3332.jpg)

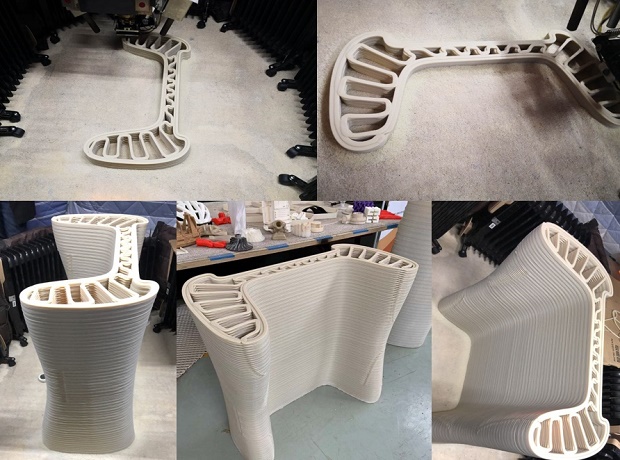

②分段3D打印,酷鹰机器人研发了一台超大尺寸的3D打印机,使用Polymaker的高分子颗粒材料,直接进行桥梁的分段3D打印。
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/1-1Z612133914E6.jpg)
![](https://www.3ddayin.net/uploads/allimg/190612/1340153S8-8.gif)
![](https://www.3ddayin.net/uploads/allimg/190612/134015E14-9.gif)
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/1340151036-10.jpg)
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/13401510R-11.jpg)
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/13401520W-12.jpg)
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/1340154546-13.jpg)
![揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工 揭秘:长17.5米重12吨站满人也没事,泉州连绵带3D打印桥梁完工](https://www.3ddayin.net/uploads/allimg/190612/13401563W-14.png)
