南京联空智能五轴联动数控型增材-减材复合成形制造中心

时间:2021-10-29 22:04 来源:南极熊 作者:admin 阅读:

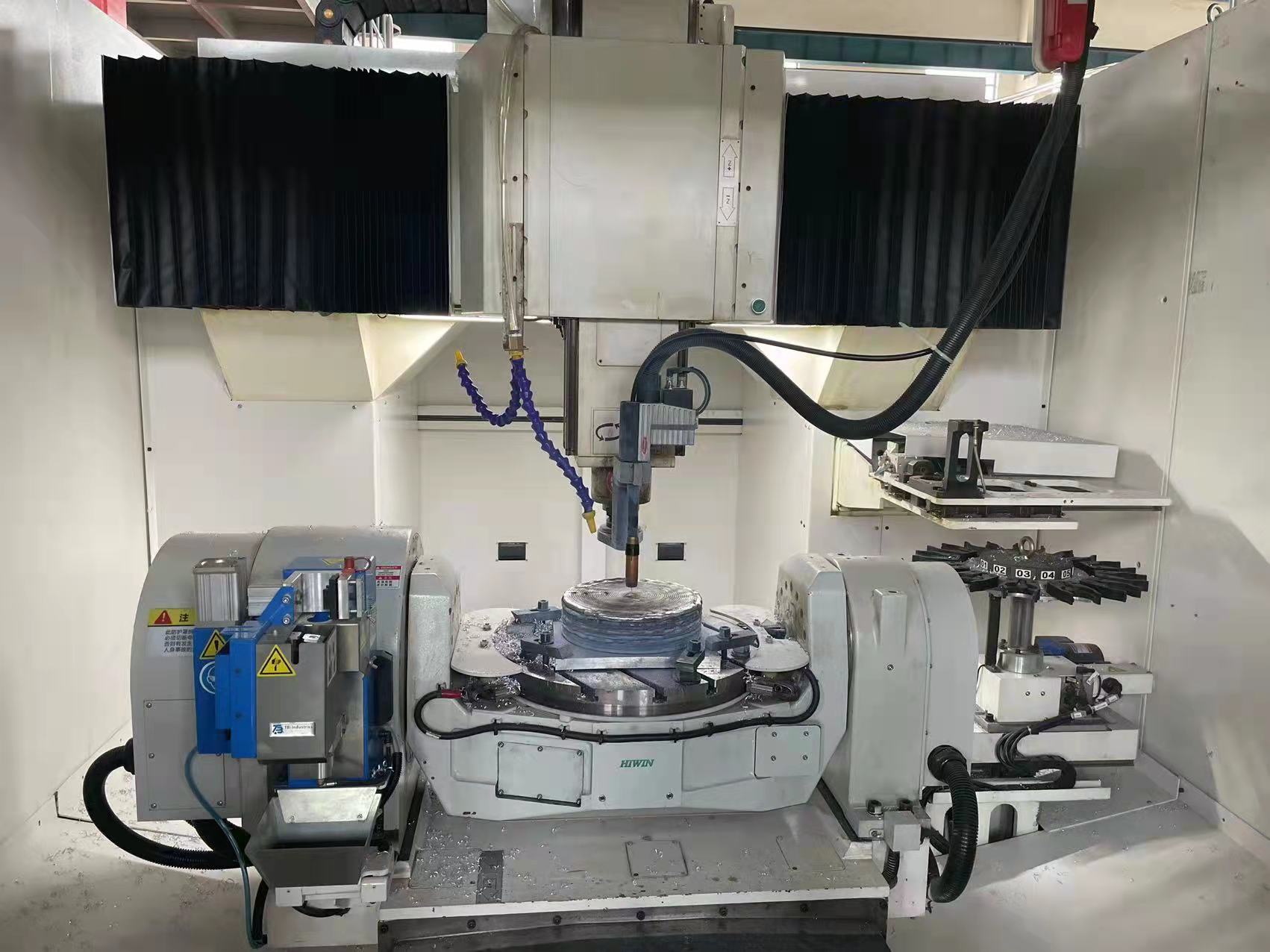

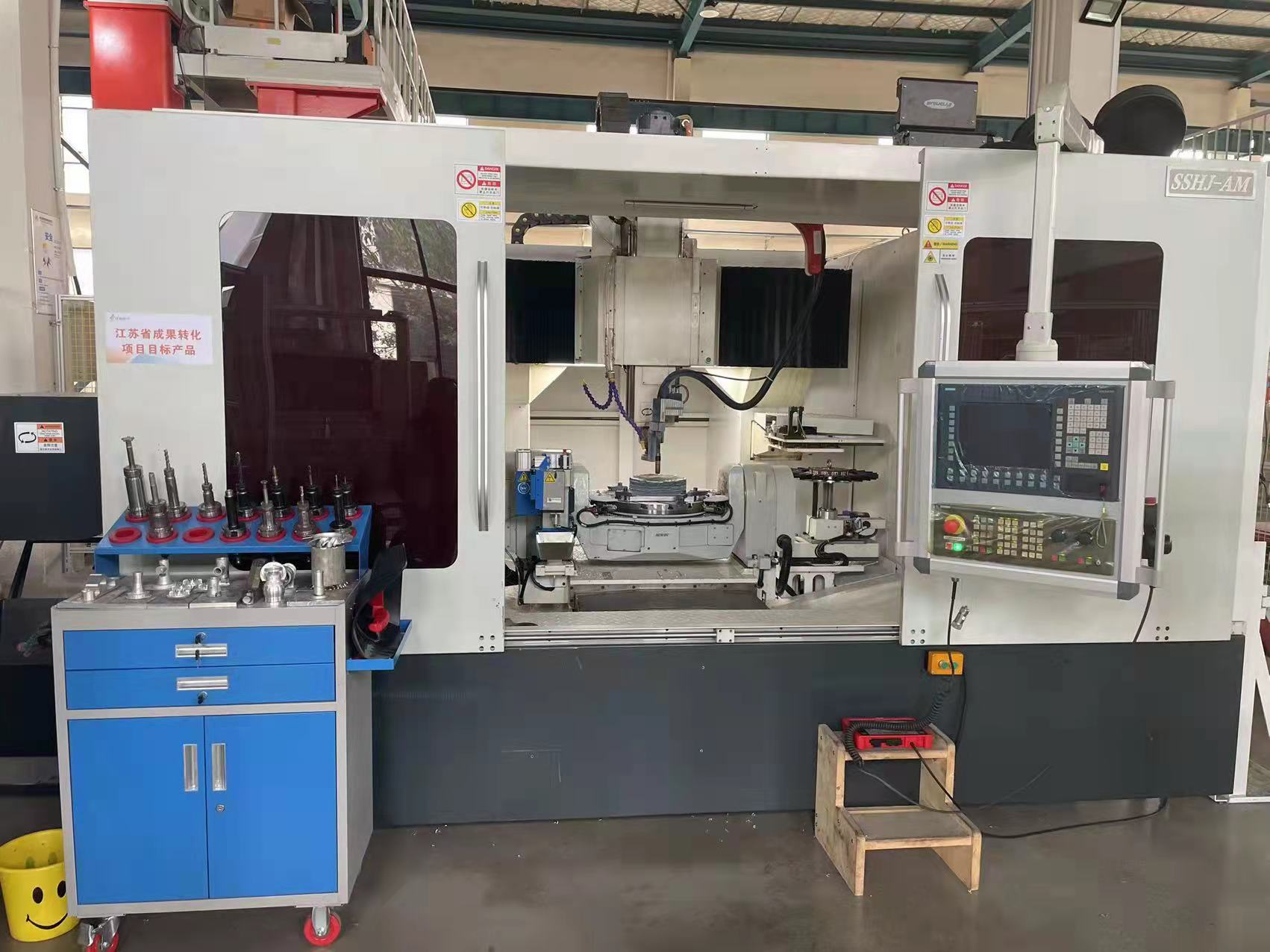

    南京联空智能五轴联动数控型增材-减材复合成形制造中心

主要功能:
“五轴联动数控型增材-减材复合成形制造中心”由南京联空智能增材研究院有限公司自主研发,具有受控电弧增材和五轴联动数控铣削减材和高精度复合成形制造等三大功能。是一种将受控电弧增材、五轴联动减材高度集成,采用加工中心模式研制的一款高效高精度高性能增-减材复合成形制造装备,该装备以受控电弧作为主要热源,通过加热熔化不同材质的丝材、实现近米级尺度异质异构金属复杂构件整体成形,同时在线换刀、换枪,在线实时切削加工减材,实现了增材-减材的协同和同步,做到了真正的复合成形,可以整体成形复杂内腔、橄榄型内部结构等复杂构件的高精度高效率成形制造,适用的金属构件包括普低钢、不锈钢、高强超高强钢、高氮钢、铜合金、铝合金、钛合金等腔体型、箱型、舱体型、框梁型等复杂结构件。解决了增材无法加工内壁、型腔等,大大降低了打印后的制造成本。

装备构成:
“五轴联动数控型增材-减材复合成形制造中心”主要由“主体框架结构”、“高精度高刚度动横梁系统”、“高精度二轴U型协同变位装置”、“增材立体平台”、“五轴数控系统”、“受控电弧数字电源系统”、“增材枪体”、“减材切削动力与刀具快装装置”、“枪-刀换装装置”、“刀具架”、“输气系统”、“数字双送丝系统”、“系统控制器”、“分层建模软件”、“参数和视觉传感装置”等组成。

技术优势和水平:
(1)可实现五轴联动CMT弧增材、等离子弧增材、铣削、镗削、钻削等复合增-减材成形功能,可实现多种增材和自动减材复合成形制造,该套装备为国内首创、具有装备集成度高、刚性好、过程平稳、适应增在线原位复合高效成形制造等特点;
(2)可用于800mm×800m×500m级中大型复杂结构和多维异质异构结构件的受控电弧增材-切削减材复合整体成形制造, 过程稳定、质量优良、效率高,适应面宽;
(3)可实现高强超高强钢、铝合金、铜合金、高温合金、高氮钢、普低钢、不锈钢等增材构件的在线增材-切削加工制造;
(4)具有增材成形加工效率高、质量好、成本较低、灵活性强等特点,最高成形效率5kg/h,最高成形精度0.4mm,最高减材加工精度3.2μm;
(5)系统可与数字化车间互联互通,推送给工艺规范及相关统计数据,可实时在线动态感知工艺参数,实现智能管控。
