NANO DIMENSION为电路板推出嵌入式3D打印电容器

时间:2019-09-13 22:02 来源:中国3D打印网 作者:中国3D打印网 阅读:
极光尔沃
      中国3D打印网9月13日讯,以色列3D打印电子公司Nano Dimension宣布开发使用其DragonFly电子增材制造系统制造的3D打印电容器。这些电容器嵌入在公司3D打印电路板(PCB)的层中,这意味着它们可以在一个工作中3D打印电路板和电容器,这大大节省了空间并且无需组装。 Nano Dimension对3D打印电容器进行了广泛的测试,以确保组件与DragonFly系统的可重复性。
     “测试结果清楚地表明,使用DragonFly系统,我们的客户可以实现在短期制造传统工艺相媲美的3D打印电容器。”Nano Dimension首席执行官Amit Dror评论道。“在电路板上具有高精度,小型化和节省空间,这些都是电子生产过程和下一代电子应用的关键因素。”

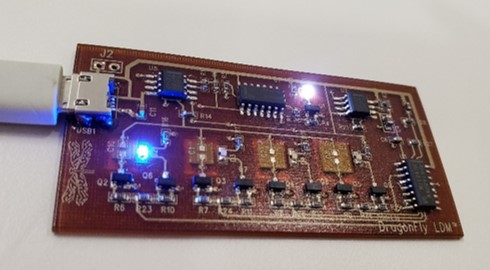

PCB上的3D打印电容器
PCB上的3D打印电容器。照片:Nano Dimension
 3D打印电子产品
      Nano Dimension的DragonFly 3D打印机能够按需生产定制的PCB。随着系统的多次迭代,该公司最近推出了DragonFly LDM(Lights-Out数字制造),是DragonFly Pro的升级版。Amit Dror表示:“DragonFly LDM是DragonFly链中的下一个发展步骤。”
      从可以3D打印多层PCB的系统开始,Nano Dimension已经扩展了其技术,引入了天线,电容器的制造。2019年2月,该公司获得了专利。它的介电油墨用于制造3D打印电子产品。制造商和组织正在利用Nano Dimension技术探索3D打印PCB的潜力,以减少制造PCB所需的步骤数量,并开辟电子产品的新可能性。 DragonFly打印机已经用于许多此类应用,包括射频(RF)空间系统,智能家居的物联网通信设备和传感器技术。

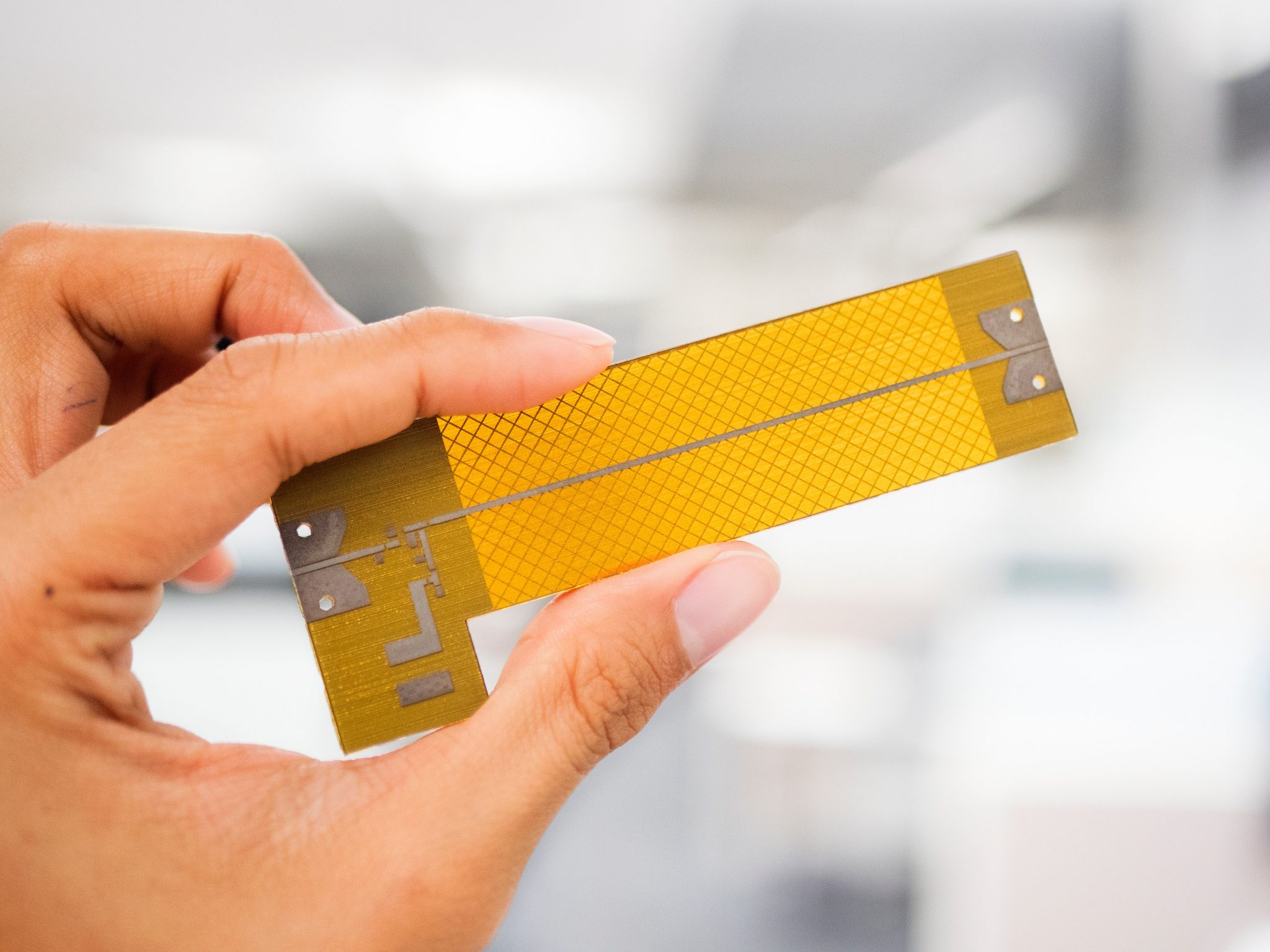

 3D打印射频(RF)电路板
 3D打印射频(RF)电路板。照片:Nano Dimension
 节省3D打印PCB上的空间
      电容器是用于电子电路中以存储能量和电荷的装置。它们包括由绝缘体隔开的一对或多对导体。通常,它们用于电子滤波器,以防止不需要的频率和噪声,适用于各种应用,有助于稳定电源并在此过程中保持稳定的电压。 Nano Dimension表示其电容器可用于射频传输线,音频处理,无线电接收和电源电路调节。
       该公司测试了具有不同尺寸的3D打印电容器,据中国3D打印网了解,每个电容器都通过统计验证的数据证明了一致的结果。 3D打印电容器的重复性测试显示组件之间的差异小于1%。结果基于260多种测试,具有30种不同的3D打印电容器。
      Nano Dimension使用相同的电介质和金属墨水制造电容器,以创建其3D打印PCB板,因此可以将这两个部件集成在DragonFly系统的一个打印作业中。这使电子工程师和制造商能够避免可能耗时且复杂的装配过程,从而缩短传统生产技术的总体交付周期。

      在PCB的内层中3D打印电容器还节省了电路板表面上的空间。 Nano Dimension声称,减少的占地面积符合行业趋势,即用于消费级,工业和军事应用的电子设备的小型化和平整度。额外的空间有助于在表面板上包含更多功能组件,同时还有助于设计人员缩小组件尺寸。
