NTU新加坡：机器人后处理系统去除了3D打印零件中的残留粉末
操作员手动从3D打印的零件上去除粉末（脱皮）。
“将深度学习与3D感知，智能机械设计，运动计划以及用于工业机器人的力控制相结合，我们开发了一种系统，该系统可以快速高效地自动对零件进行脱脂。通过在Multi Jet Fusion打印机打印的零件上进行的一系列除垢实验，我们证明了基于3D打印的批量生产机器人除垢的可行性。”研究人员写道。典型的机械手问题是垃圾箱拣选，这需要从容器中选择零件并从中取出零件。 NTU研究人员认为，“识别物体并确定其在工作空间中的3D姿势”的3D感知对建立他们的垃圾收集系统至关重要。他们还使用了位置控制机械手作为基准系统，以确保符合标准的运动控制。
NTU团队的机器人系统执行五个常规步骤，从垃圾箱拣选任务开始，在该任务中，吸盘从原始容器中拣出已结块的零件。通过在刷子上擦拭来清洁底面，然后将其翻过来，然后清洁另一面。最后一步是将清洁后的零件放入目标容器。
提出的用于自动除垢的机器人系统设计。
每一步都有自己的困难；例如，结块的零件重叠且难以检测，因为它们的颜色与粉末大致相同，并且残留的粉末和零件具有不同的物理特性，这使得使用位置控制的工业机器人难以操纵零件。“我们通过分别利用（i）深度学习在2D / 3D视觉方面的最新进展来应对这些挑战；以及（ii）智能机械设计和力控制。”
由于零件，机器人和刷牙系统之间的“接触控制”，接下来的三个步骤（清洗零件，翻转零件和清洗另一面）非常棘手。为此，研究人员使用力量控制来“执行合规动作”。
他们的机器人平台由现成的组件制成：
1 Denso VS060：六轴工业机械手
1个ATI伽玛扭矩（F / T）传感器
1台Ensenso 3D相机N35-802-16-BL
1个抽吸系统，由Karcher NT 70/2真空机提供动力
1个清洁站
1个翻转站
摄像机有助于避免与环境，物体和机器人手臂发生碰撞，并“最大程度地扩大视角”。人们发现，吸盘系统用途最为广泛，他们专门设计了吸盘系统，以产生高空气流量和真空度，以回收可回收的粉末，获得足够的提起力，并在刷牙时牢固地固定零件。
清洁站，包括风扇，电刷架和真空出口。
他们选择了被动翻转站（无需执行器）来更改零件方向。零件从工作站的顶部放下，并沿着导向滑块移动。一旦到达底部，它就会翻转，然后可以由机械臂拾取。
翻转站。
状态机和一系列模块组成了软件系统。机器选择正确的模块在正确的时间执行，并按顺序选择“最可行的部分”进行结块。
软件系统的状态机和模块执行感知和不同类型的动作。
“状态机可以访问系统的所有基本信息，包括场景中检测到的所有对象的类型，姿势，几何形状和清洁度等。每个模块都可以查询此信息以实现其行为。结果，这种设计是通用的，可以适应更多类型的3D打印零件。”研究人员解释说。这些模块具有不同的任务，例如感知，可识别和定位可见对象。该任务的第一阶段使用深度学习网络来完成实例检测和分割，而第二阶段使用分割蒙版提取每个对象的3D点并“估计对象姿势”。

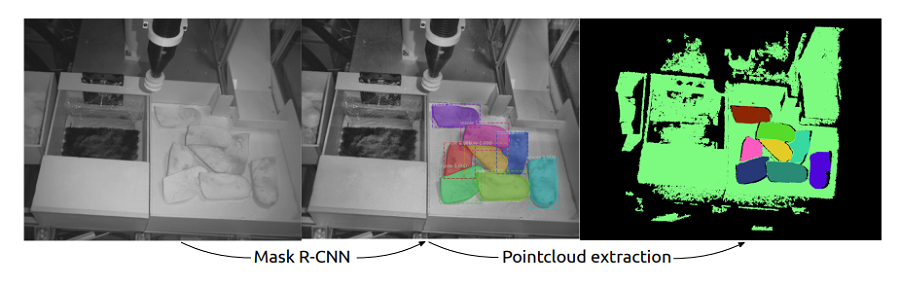

基于Mask R-CNN的目标检测模块示例。估计的边界框和零件分割用不同的颜色描绘，并用识别建议和置信度标记。我们拒绝置信度低于95％的检测。
研究人员写道：“首先，基于Mask R-CNN的深度神经网络对RGB图像中的对象进行分类，并执行实例分割，从而提供按像素的对象分类。”将转移学习应用于预先训练的模型，因此网络可以以较高的检测率对垃圾箱中的新一类物体进行分类。第二，通过估计边界框并计算分段点云的质心来完成零件的姿态估计。每个对象的点云都经过了优化（例如，统计上的异常值去除，法线平滑等），并用于验证是否可以通过吸力拾取对象（即，暴露的表面必须大于吸盘面积）。”
拾取和清洁模块由多个运动原语组成，其中第一个是拾取或抽吸。机器人通过在零件上移动吸盘来拾取表面几乎平坦且裸露的零件，并通过顺应的力控制指示何时停止向下运动。它会检查吸盘停止在其上的高度是否与预期高度相符，然后提起吸盘，同时系统会“不断检查力扭矩传感器”以确保没有碰撞。清洁运动原语可清除几乎平坦的3D打印零件中的残留碎屑和粉末。零件位于刷架上方，顺应的力控制使机器人移动直到它们接触为止。为了保持零件和电刷之间的接触，使用了混合位置/力控制方案。研究人员解释说：“清洁轨迹的计划遵循两种模式：螺旋形和直线形。” “尽管螺旋运动非常适合于清洁几乎平坦的表面，但直线运动有助于去除凹入区域中的粉末。”

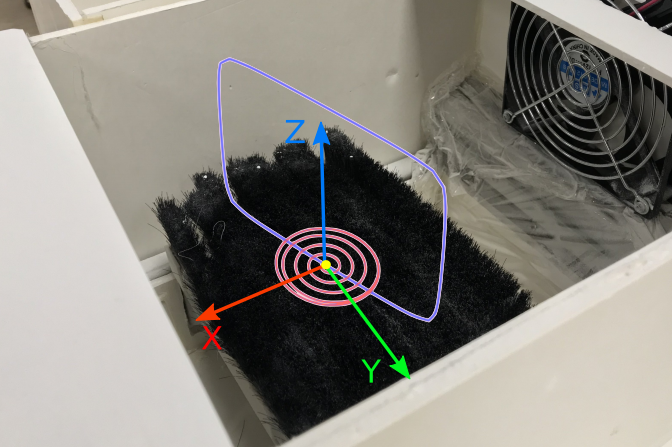

螺旋路径和直线路径的组合用于清洁运动。螺旋路径为红色。黄点表示运动开始时各部分的质心。修改了螺旋路径，以使它们在达到最大半径后继续使点成圆。视网膜路径为蓝色，参数包括XY平面中的宽度，高度和方向。
团队使用十种3D打印的鞋垫测试了他们的系统。通过在清洁前后对部件进行称重来评估其清洁质量，并且与熟练的操作员相比，研究人员报告了该系统在真实环境下的运行时间。在清洁质量方面，该机器人系统的性能几乎降低了两倍，这“引发了人们如何进一步提高任务效率的疑问。”人类在刷牙上花费了超过95％的执行时间，而系统仅执行了40％的刷牙动作；这是由于一个人的“在执行感测和灵巧操作方面的高级技能”。但是，如果将刷牙时间限制为20秒，则会降低清洁质量，这可能意味着通过升级清洁台和“延长刷牙时间”可以提高清洁质量。此外，人类可以根据需要调整动作，因此获得了更加一致的结果。研究人员认为，将清洁度评估模块与第二个3D相机一起添加到他们的系统中将对此有所改善。

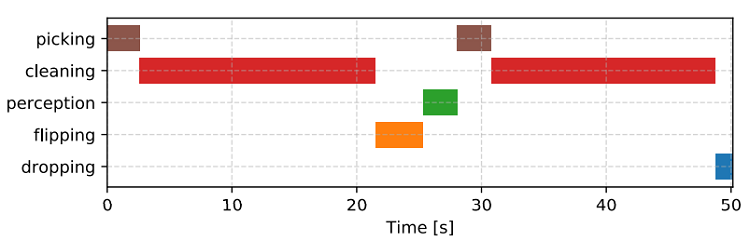

用于清洗的动作的平均时间线表示。
中国3D打印网原创文章！
