“此外，O3DP还提供了灵活的多尺度（多维）层次结构或任意结构的制造方法，可以加快打印速度，同时保持纳米/微功能可用于适合各种实际应用的宏观物体中，”作者。

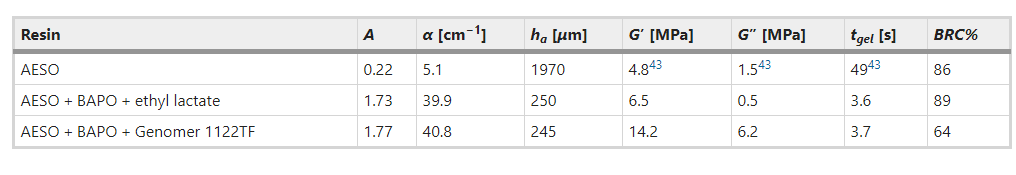

       作者解释说：“通常，由于其特性，例如光学特性，粘度，杂质，对显影和后处理的敏感性，光聚合机理等，该材料仅适合一项技术成就。”在这项研究中，科学家们能够证明生物基丙烯酸酯化环氧化大豆油（AESO）所提供的益处要大于当今O3DP中使用的典型树脂：“由于将AESO与稀释剂和PI混合很容易改变AESO的流变学（储能模量，损耗模量，粘度）和光学（吸收）性能，因此我们展示了定制树脂在两种技术实施方案中的适用性，从而能够生产多种规模的（作者说：“从单一材料到数百纳米到厘米）的物体。” “总的来说，AESO具有巨大的潜力，可以采用O3DP技术直接应用于多规模制造，这是自然而然的发展方向。”

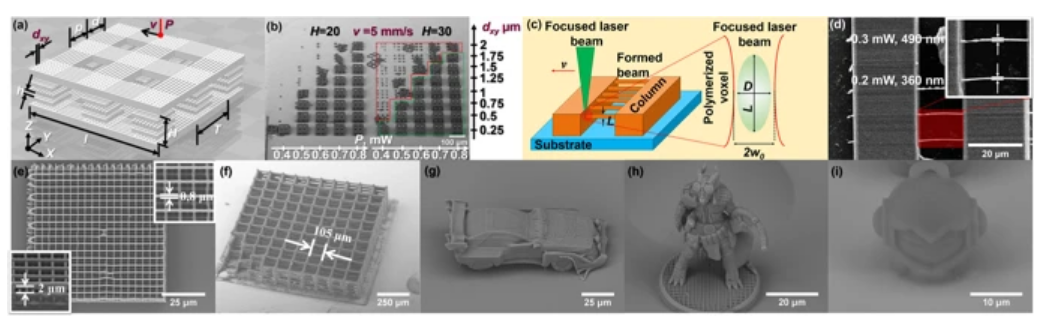

    通过NLL制造并获得结果。 （a）– 75×75μm2大小的双层脚手架结构模型：T – 30μm周期，p – 15μm的原木宽度，l – 75μm的原木长度，d – 15μm的原木之间距离，dxy –之间的距离扫描时，垂直列高度为H – 20或30μm，独立列段之间的高度为h – 5μm，P –施加的激光功率，v –扫描速度。 （b）– AESO以外制成的脚手架结构阵列的SEM图像（成45°角）。施加的平均P为0.4–0.8µmW（重新计算为强度I 1.2–2.4µmW / cm2），并在底部以白色刻度表示。 dxy在右侧的黑色刻度上显示。 v设置为5 mm / s。绿色区域标记形状良好的物体，红色区域标记变形的物体，或仅标记其残留物。 （c）–直径为2w0的激光束焦平面处的“分辨桥”（RB）方法和椭圆体素（绿色）的表示。 D和L是体素的横向和纵向尺寸。 （d）–演示了RB横向D尺寸的测量（顶视图）。施加v形成波束的速度设置为1 mm / s，P的变化范围为0.1-0.6 mW。 （e）–二维光栅，AESO + 0.5％w / w IRG369，v = 0.15 mm / s，P = 0.12 mW，h = 1μm。 D和L大小分别用右上角和左下角插图表示。 （f）– 1.065×1.065 mm2尺寸的7层支架：p = 25μm，d = 105μm，v = 5 mm / s，P = 0.6 mW；使用P = 0.18 mW制成的物体的SEM图像（在45°角）：（g）–“汽车”模型：v = 1.8 mm / s，dxy = 0.15μm； （h）–“塔式”模型：v = 1.2 mm / s，dxy = 0.15μm； （i）–“ Marvin”模型：v = 1.2 mm / s，dxy = 0.25μm。为了制造图（b）和（f）中的物体，使用了（d–e）和（g–i）– 63×1.4 NA的物镜。

    中国3D打印网编译文章！

(责任编辑：admin)

• Xact Metal与Addiguru联合
• NASA：持续推动太空3D打印
• 粘结剂喷射3D打印水雾化低
• 100多年历史上第一次，尼
• 强度961MPa，延伸率37.5%
• 被收购后，Dinsmore创始人

• ·Xact Metal与Addiguru联合推出Smart La
• ·NASA：持续推动太空3D打印技术的发展
• ·粘结剂喷射3D打印水雾化低合金钢的超固
• ·100多年历史上第一次，尼康将业务全球
• ·强度961MPa，延伸率37.5%！激光增材制
• ·被收购后，Dinsmore创始人分享对未来制
• ·STRATASYS和RICOH合作推出在线3D打印解
• ·强强联合-英尼格玛携手WAAM3D共同推动
