Boom Supersonic发布XB-1飞机,共配备21个3D打印组件

时间:2021-01-12 08:56 来源:中国3D打印网 作者:中国3D打印网 阅读:
极光尔沃
       2020年10月,航空航天公司Boom Supersonic的XB-1飞机发布了,该飞机总共配备了由PBF系统OEM VELO3D打印的21个3D打印组件。现在,该公司已经发布了一份全面的案例研究,可以更深入地研究协和式超音速飞机的设计、制造和完成。Boom选择采用增材制造的主要因素是设计灵活性,减轻重量和节省时间,Boom使用VELO的Sapphire 3D打印机制造了一些XB-1最复杂的零件。

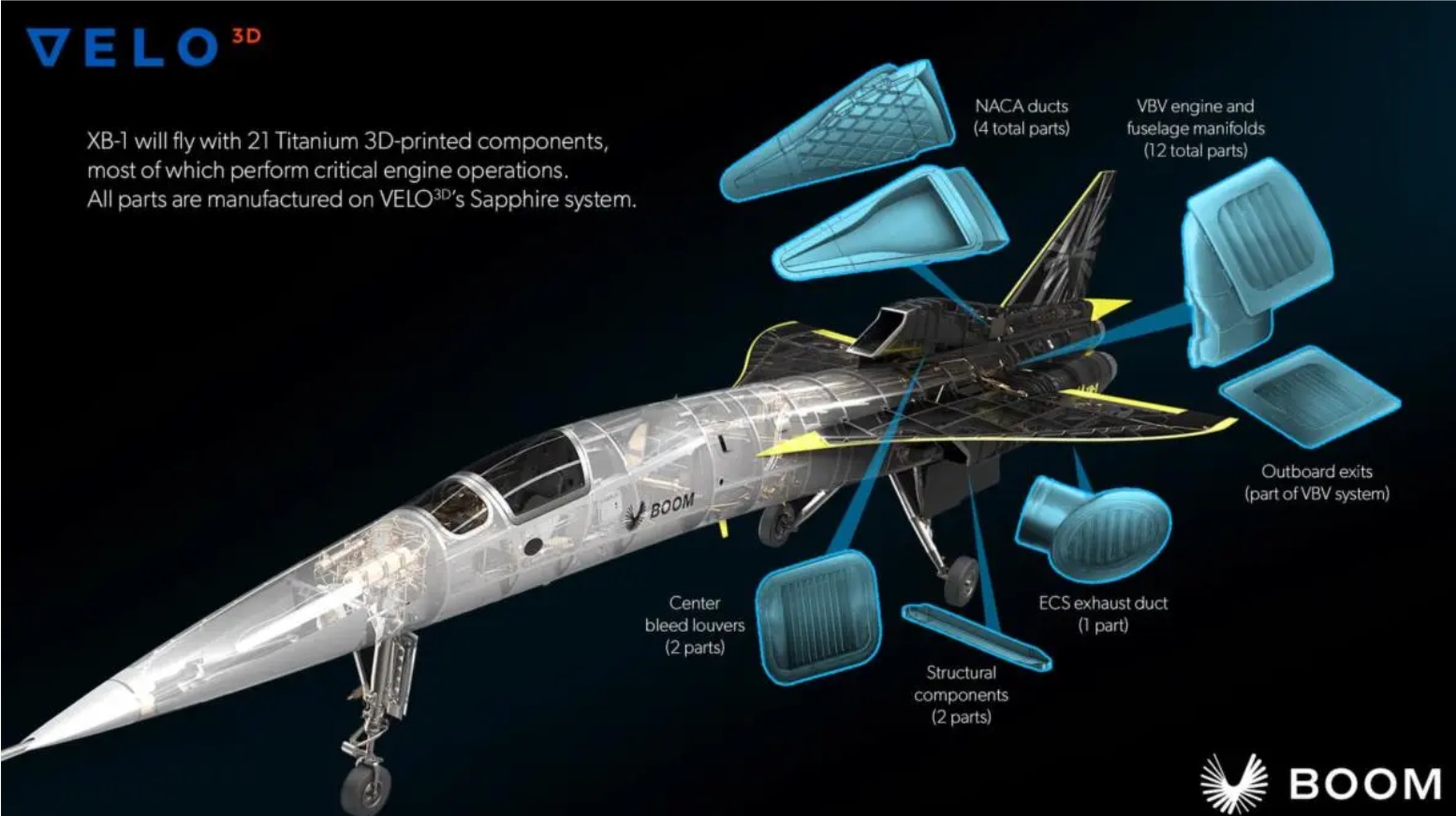

XB-1的3D打印组件

  XB-1的3D打印组件。图片来自Boom Supersonic。
  设计:优化重量和热效率
         飞机的大多数3D打印零件在某种程度上都与引导空气有关,并且具有复杂的内部几何形状,例如叶片,风道和百叶窗。由于被引导的空气通常超过260°C,因此基于表面的设计方法至关重要。Boom的工程师Byron Young解释说:“如果快速移动的空气接触到它,我们将从效率和性能的角度来关心该表面。因此,在设计这些零件时,通常先从空气动力学轮廓开始,然后修剪,倒角和加厚曲面以创建实体零件本身。最终的零件非常复杂-这意味着它们肯定需要通过3D打印来制造。”
       该公司独特的导流几何形状在设计时还考虑到了重量的减轻–如果要使用钣金或铸件,这种想法根本就不可行。这样,许多组件的壁都非常薄,大约在0.02英寸或750微米左右。VELO的应用工程师Gene Miller表示,蓝宝石的非接触式涂布机系统使高宽比成为可能:“因为我们的技术提供了在这种设计中打印非常高的长宽比的能力,不需要过多的材料来增强结构内部的强度,我们可以将这些风管叶片长得很高,而不会受到涂覆机的干扰。”

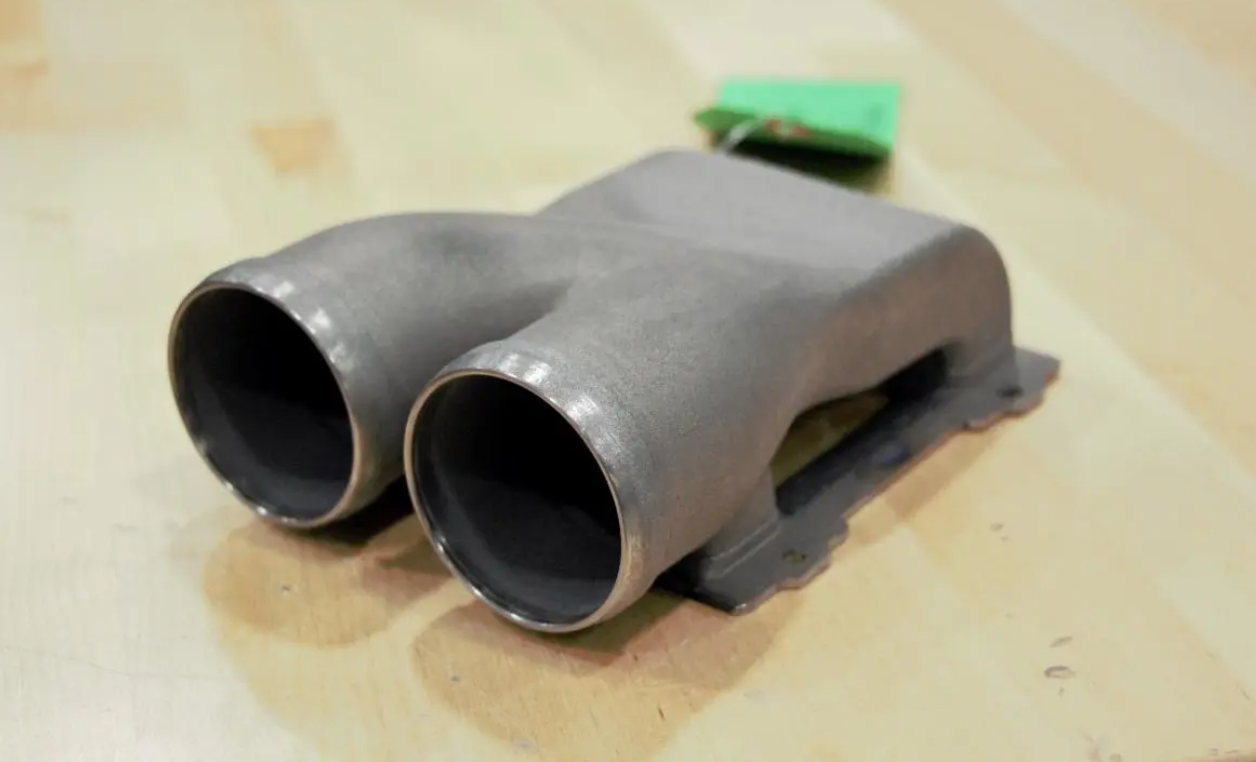

 3D打印的空气通道
  3D打印的空气通道。照片由Boom Supersonic提供。
  制造和后处理
       3D打印零件由钛制成,钛是航空航天业的主要产品,以其高强度和耐热性而闻名。不幸的是,钛过快冷却也会变脆并容易破裂。据报道,这是Sapphire先进的过程控制功能派上用场的地方,因为该机器能够自动检查关键参数,例如激光对准,光束稳定性和中层粉末床质量。Miller解释说:“随着材料在Z方向上的堆积,我们减少了基板的内部应力。通过减轻冷却过程中形成的内应力,减少了开裂的可能性。”打印完成后,借助蓝宝石的SupportFree 3D打印技术,可以将零件从模板上锯下来,并相对容易地进行后处理。细小的缝隙和通道完全没有支撑,而较大的孔需要用螺丝刀或砂轮进行的手工操作最少。总而言之,零件的机械师在每个零件的后处理上仅花费了30分钟。在轮廓仪上的平均表面光洁度约为250 RA,到目前为止,Boom对此感到满意。最后,对组件进行热处理和热等静压以提高其疲劳寿命–这对于飞行组件而言尤其重要,因为它们在恒定的循环载荷下具有起降作用。

    Young总结说:“超音速飞行会引入许多不同的现象,而传统航空旅行通常不会出现这种压力。通常施加的主要力不是破坏声屏障引起的压力负载。在很多情况下,这是由于飞机的整体结构围绕您的零件弯曲而引起的应变。”
  蓝宝石3D打印机的构建室
  蓝宝石3D打印机的构建室。照片由Boom Supersonic提供。
  3D打印行业中对飞行至关重要的组件
        近年来,关键航空航天部件的3D打印与增材制造技术的发展并驾齐驱。航空航天公司霍尼韦尔航空航天公司(Honeywell Aerospace)最近获得了其首个3D打印飞行关键型发动机组件的联邦航空管理局(FAA)认证。 #4/5轴承座是ATF3-6涡扇发动机的关键结构部件,该发动机在达索猎鹰20G海上巡逻飞机中得到了体现。
      在其他地方,美国国家航空航天局(NASA)最近还宣布成功完成了两个重要的3D打印航空航天发动机组件的23次热火测试。有问题的零件是铜合金燃烧室和专门开发的铁镍超合金喷嘴。
