如今，3D打印的应用越来越广泛，比如3D打印冲压模具，用于汽车零部件的生产。3D打印冲压模具的最大好处就是缩短了模具的生产时间，降低了成本。唯一需要考虑的就是3D打印的冲压模具的磨损情况（对冲压件的表面粗糙度有直接的影响）。为此，奥克兰大学先进制造和材料中心（CAMM）的研究人员最近进行了一项研究，测试了3D打印模具的磨损情况。

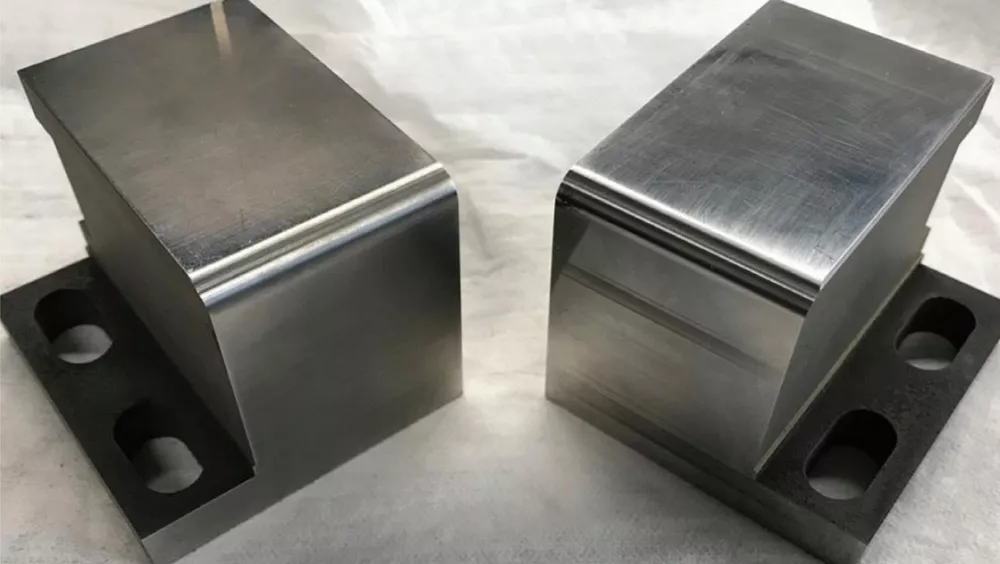

     研究人员用无涂层的马氏体时效钢、带Ionbond 42涂层的马氏体时效钢和带Ionbond 42涂层的H13工具钢分别打印了冲压模具。然后用2.5毫米厚的AA5754铝合金板材进行了U形弯曲，在无涂层配置下形成了50001个零件，在有涂层的情况下形成了50001个零件。

       为了评估模具磨损和样品的表面状况，研究人员用布鲁克光学轮廓仪测量了切线；结果用粗糙度Sa来报告。它以绝对值表示，与表面的算术平均值相比，每个点的高度差异。对于每套模具，研究人员从每生产1000个样品中评估一个样品（样品1、1001、2001、一直到50001），总共评估了51个样品，在每个样品壁上的三个区域测量Sa参数，并对结果进行平均。

        随着测试次数的增加，无涂层马氏体时效钢模具的生产样品表面质量出现逐渐下降的情况。从第一个样品开始，样品壁上就出现了划痕，每收集一个样品，表面就变得更亮。最差的表面状况（最多划痕）出现在50001号样品的左右两边；与第1件样品相比，第50001件样品的表面粗造度增加了100%以上。

     使用涂层模具生产的样品的表面质量非常好。虽然有随机的浅划痕，但没有深的划痕，Sa粗糙度也没有明显变化。接下来，研究人员评估了模具表面的质量。无涂层的模具出现了非常明显的磨损，带有涂层的模具在肉眼观察下，没有出现明显的磨损，通过光学仪器测量，研究人员看到粗糙度略有增加，模具的顶部区域有划痕。通过测试，可以确定一套模具的使用次数。

(责任编辑：admin)

• Xact Metal与Addiguru联合
• NASA：持续推动太空3D打印
• 粘结剂喷射3D打印水雾化低
• 100多年历史上第一次，尼
• 强度961MPa，延伸率37.5%
• 被收购后，Dinsmore创始人

• ·Xact Metal与Addiguru联合推出Smart La
• ·NASA：持续推动太空3D打印技术的发展
• ·粘结剂喷射3D打印水雾化低合金钢的超固
• ·100多年历史上第一次，尼康将业务全球
• ·强度961MPa，延伸率37.5%！激光增材制
• ·被收购后，Dinsmore创始人分享对未来制
• ·STRATASYS和RICOH合作推出在线3D打印解
• ·强强联合-英尼格玛携手WAAM3D共同推动
