欧瑞康ARIS成功发射超音速火箭,装配有3D打印喷嘴和喷射器

时间:2023-05-25 10:11 来源:南极熊 作者:admin 阅读:
       2023年5月24日,本月早些时候,瑞士 ARIS 计划的 HELVETIA 团队在新墨西哥州第 22 届美洲杯太空港成功发射了他们的超音速太空火箭,欧瑞康提供了增材制造相关的专业知识和生产能力,为其火箭开发和3D打印各种部件,包括一个喷射器和一个喷嘴。

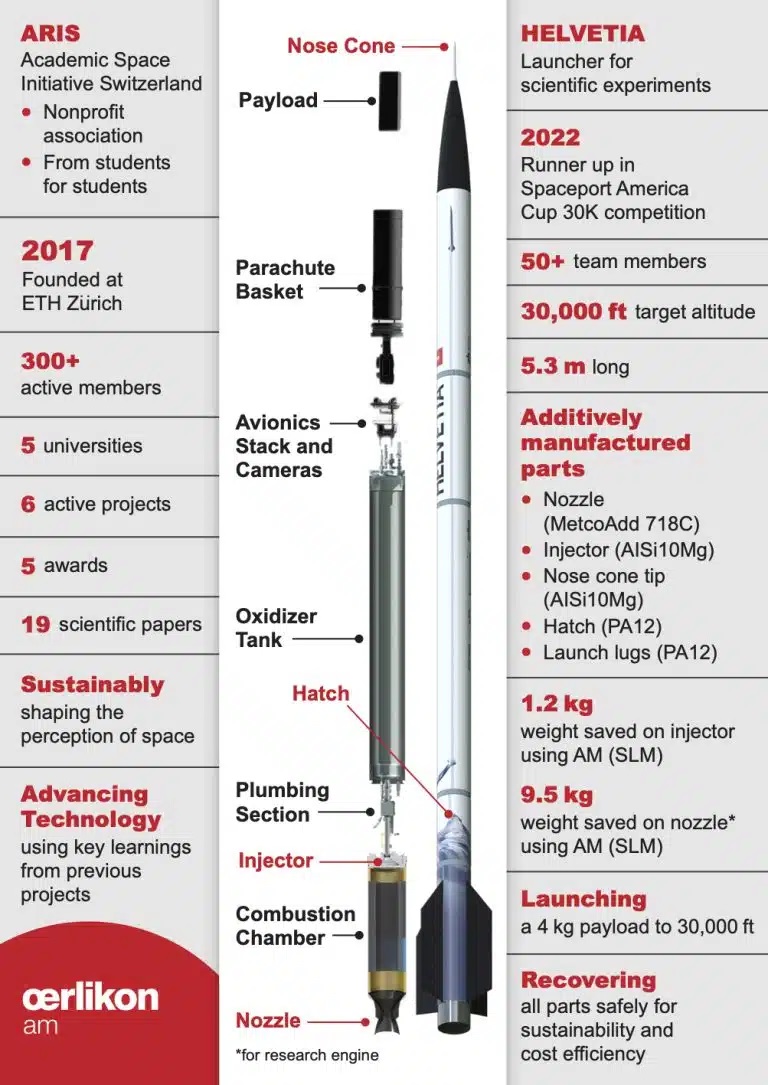

        这枚 5.3 米长的火箭将携带航空电子设备和 4 公斤有效载荷,到达 30,000 英尺的高度。欧瑞康的增材制造技术帮助生产了各种火箭部件,包括喷嘴 (MetcoAdd 718C)、喷射器 (AISi10Mg)、鼻锥尖 (AISi10Mg)、舱口(PA12) 和发射凸耳 (PA12)。
      喷射器是氧化器系统的一部分,装配了多个连接点来为推进系统的各种关键传感器提供空间。重量对于高效的发射器至关重要,通过使用 SLM 方法制造该部件,喷射器的重量减少了 1.2 公斤,组装的复杂性也大大降低。
双液体发动机的喷嘴使用再生冷却系统来延长点火时间。增材制造的喷嘴由 MetcoAdd718C(合金 718)制成,可承受发射器发射的高温和应力。最佳冷却系统可让发动机点火长达 20 秒。
      再生冷却通过 40 个冷却通道 (ø1mm²) 实现,这些通道在喉管后分成 80 个通道。位于喉部的附加薄膜冷却通道 (0.6mm²) 有助于降低试射期间的温度。

        喷嘴的复杂几何形状几乎不可能通过传统制造来实现。增材制造的喷嘴更便宜、更容易、更快速地构建,而且重量更轻,这在航空航天领域是一个关键的考虑因素。使用 3D 打印技术,Oerlikon 的学生主导项目能够生产出符合行业标准的喷嘴。
      相比之下,ARIS 学生项目使用的传统制造喷嘴重 11.1 千克,而增材制造喷嘴仅重 1.6 千克。
