热门标签-网站地图-注册-登陆-手机版-投稿 3D打印网,中国3D打印行业门户网!
当前位置:主页 > 新闻频道 > 深度解读 > 正文

微气囊膨胀驱动实现快速热响应的4D打印新原理

时间:2020-02-22 17:28 来源:南极熊 作者:中国3D打印网 阅读:
      基于智能材料的4D打印技术受到了越来越广泛的关注。现阶段,用于4D打印的智能材料主要有两类:形状记忆材料和可膨胀材料。其中,可膨胀材料的4D打印不需要额外的热编程步骤,可以利用多材料打印工艺一次性集成。遗憾的是,现阶段绝大多数可膨胀材料为水凝胶,其利用材料含水量的变化来实现结构的可逆变形,这种方式响应较慢,且变形较小。

      近期EFL团队提出了一种全新的硅胶/液态金属复合材料(TRLME),能够在热刺激下快速地产生可逆变形。TRLME是硅胶、液态金属和酒精混合的复合材料,其中液态金属和酒精微滴均匀的分散在硅胶之中,酒精微滴相当于一系列嵌入在硅胶基底中的微气囊,其在受热时发生相变(汽化)膨胀,从而驱动复合材料变形,液态金属微滴显著提高了复合材料的热响应和力学性能。通过在复合材料中添加纳米二氧化硅,TRLME的可打印性能够被有效地改善,从而能够实现该材料的可靠打印。

     除了开发相应的多材料3D打印工艺之外,我们还系统了研究了材料配方和结构参数对打印结构性能的影响,为后续的结构设计提供了指导。打印的双层结构能够在20s的时间内实现近540°的弯曲变形,具有出色的热响应变形性能。最后,我们打印了一系列复杂的结构,展现该材料在构造智能结构和软机器人方面的潜力。

     题为“4D Printing of High Performance Thermal Responsive Liquid Metal Elastomers Driven by Embedded Micro Liquid Chambers”的论文已被期刊ACS Applied Materials & Interfaces在线刊登,周璐瑜硕士生为第一作者,叶江浩硕士生为共同一作,贺永教授为通讯作者。

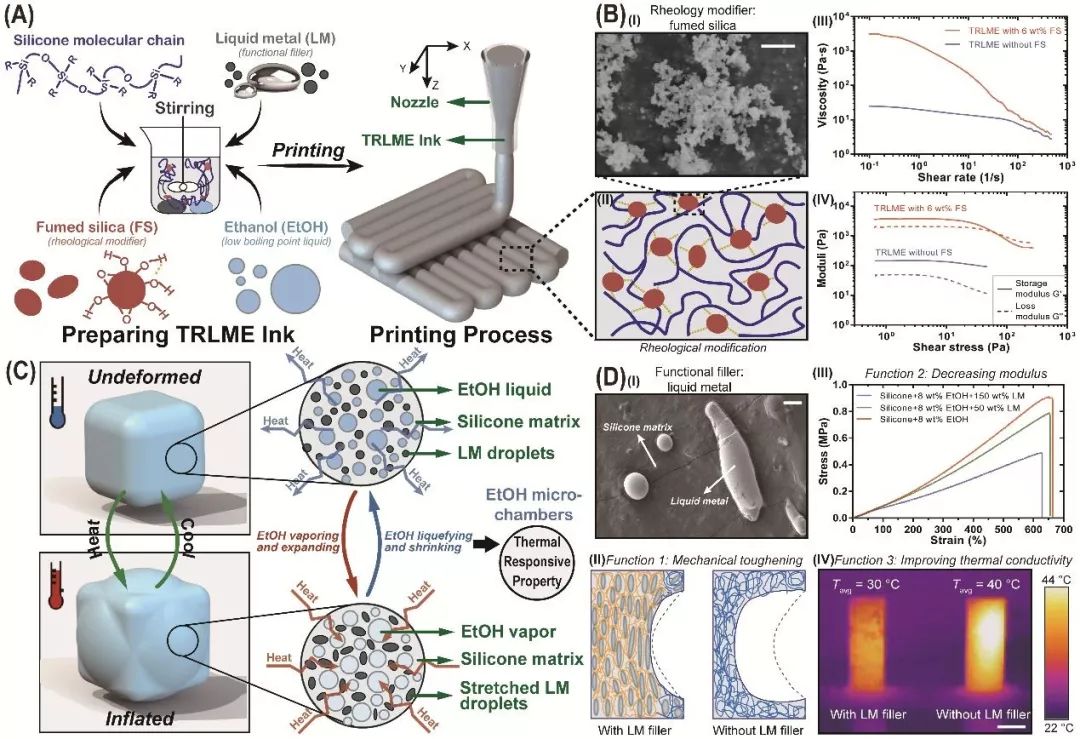

图1.微气囊驱动的液态金属复合材料的材料体系。

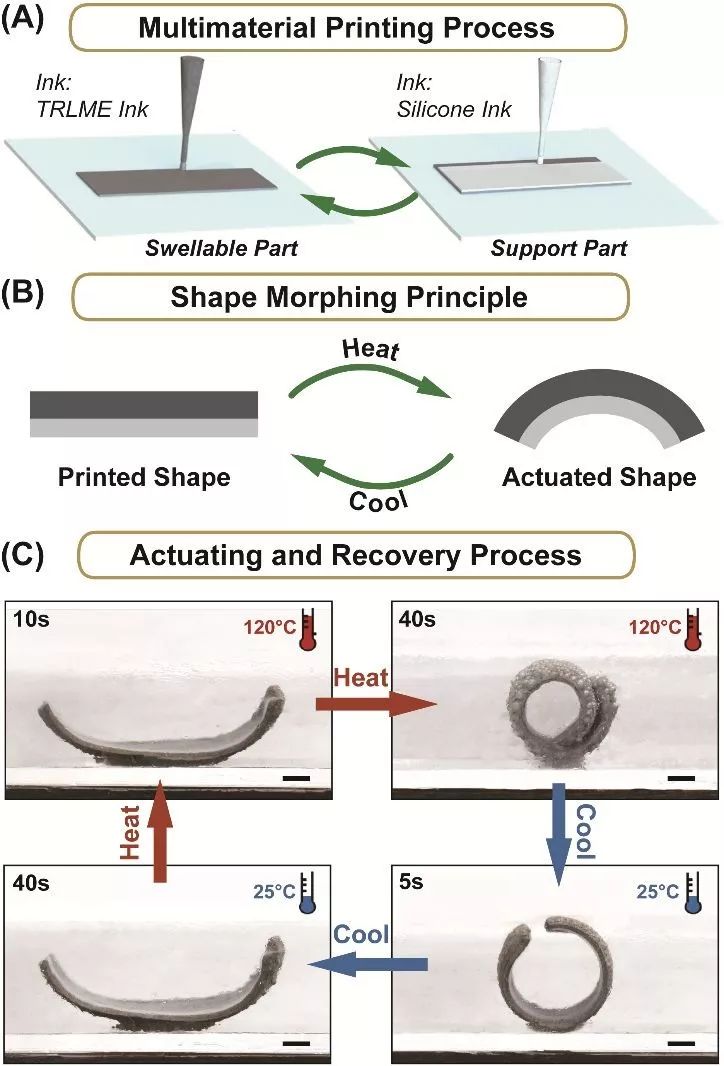

图2.微气囊驱动的液态金属复合材料的4D打印。

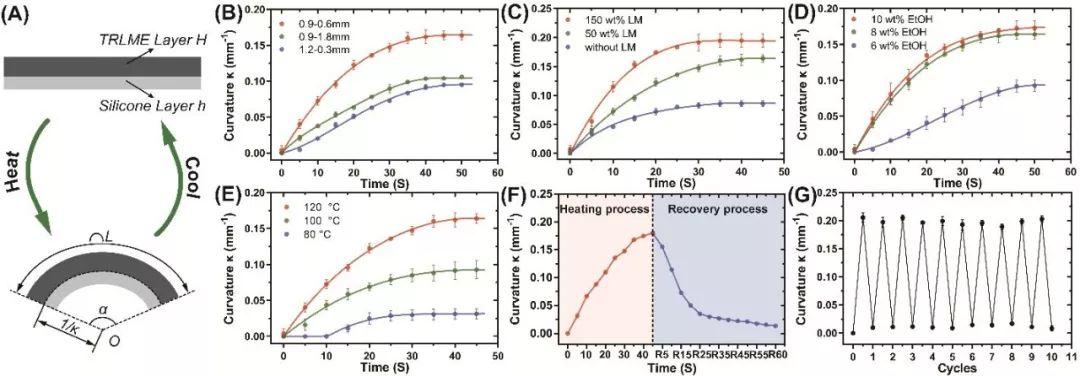

图3. 4D打印微气囊驱动的液态金属复合材料的结构参数。

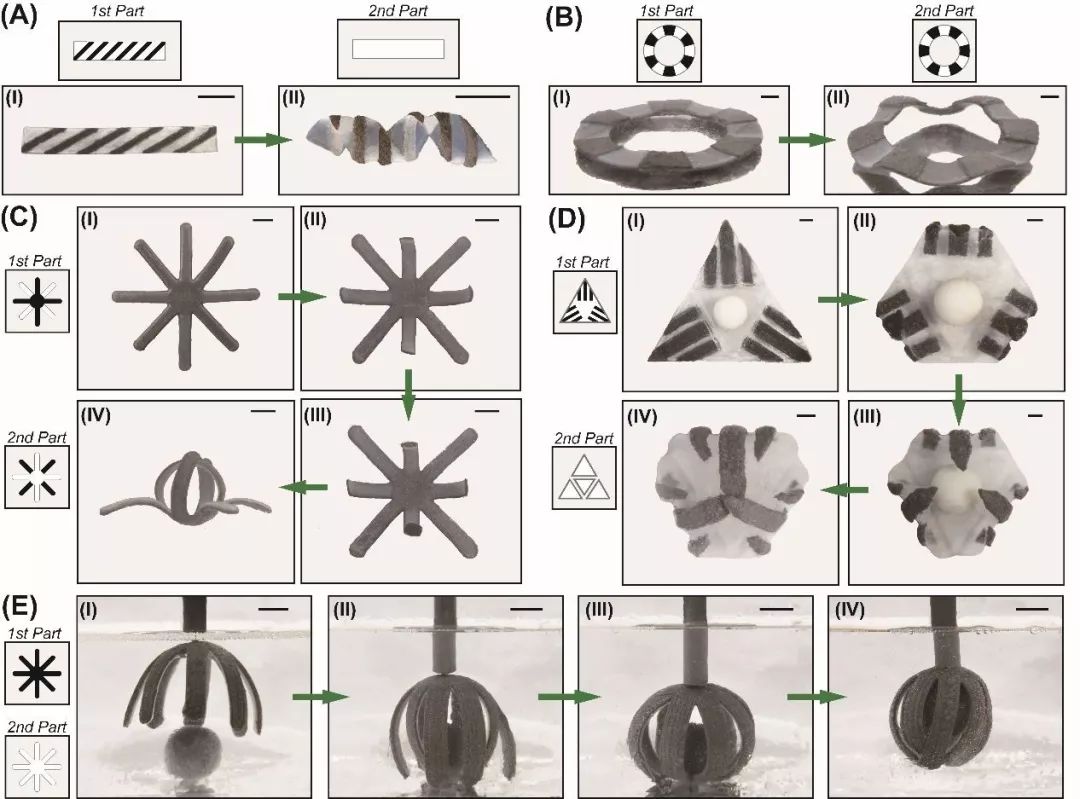

图4. 使用微气囊驱动的液态金属复合材料打印的智能结构。

论文链接:
https://pubs.acs.org/doi/10.1021/acsami.9b22433

(责任编辑:admin)

weixin
评论
发表评论
请自觉遵守互联网相关的政策法规,严禁发布色情、暴力、反动的言论。
评价:
