模具企业怎样降本、提质、增效?了解一下这种嫁接3D打印方案(3)

时间:2021-02-06 08:57 来源:3D科学谷 作者:中国3D打印网 阅读:

block 定位步骤

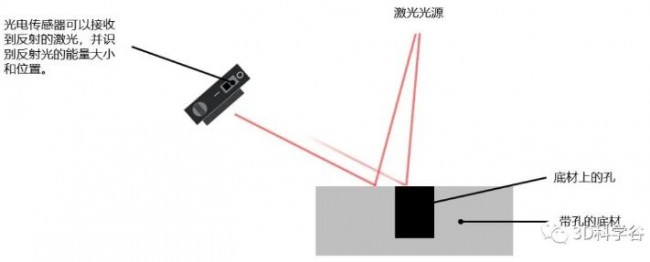

1. 利用激光器定位单孔

GF_Position_4©GF 加工方案

对孔周围的区域进行扫描,因为反射率的不同,监控识别出带坐标的孔位。

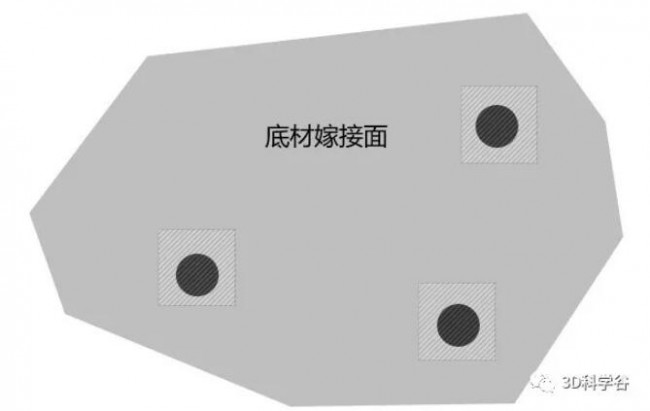

2. 定位多个孔位

GF_Position_5©GF 加工方案

     要实现定位必须要至少得到三个孔位的坐标,而且这三个孔位要成三角关系排列,不能再一条直线上。底材上的孔位越多,定位精度越高。

3. 使用设备自带软件进行结果偏差的拟合

     激光器工作时会自动补偿这个偏差,从而完成嫁接打印。值得一提的是,监控不仅能定位XY坐标,还能定位Z坐标。如果底材的平面度不好,是可以从数据中发现,为用户提供判断依据。

       有的用户可能会对在底材上钻孔有顾虑,但值得一提的是,这个定位法本身可以利用底材上现有的标识物,比如模具随形水路本来就有的孔。新钻的孔,也不需要填充,孔位处也可也通过设计来避免添加打印支撑结构。在广泛的强度和疲劳度测试中,并没有发现孔位对整体强度有影响。

    GF 加工方案的熔池监控定位,有着很高的精度,可以轻松满足最严苛的0.1mm的偏差要求。实现简单,操作难度低。
