超高精度3D打印在微流控研究领域的应用

时间:2020-03-05 10:10 来源:南极熊 作者:中国3D打印网 阅读:
极光尔沃

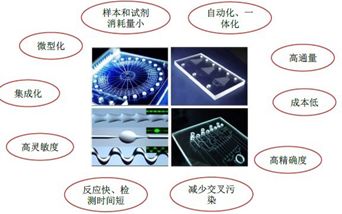

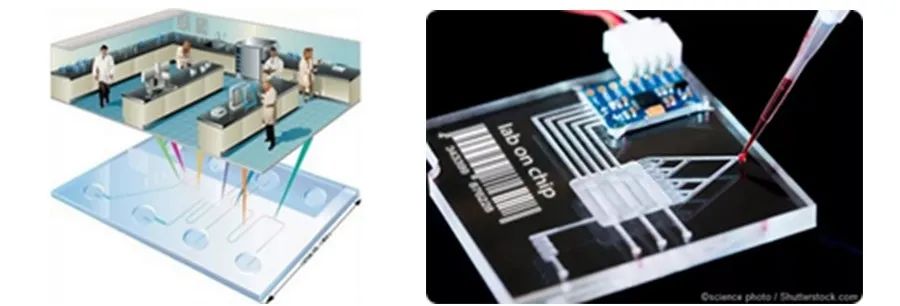

        微流控(Microfluidics),是一种精确控制和操控微尺度流体,又称其为芯片实验室(Lab-on-a-Chip)或微流控芯片技术,是把生物、化学、医学分析过程的样品制备、反应、分离、检测等基本操作单元集成到一块微米尺度的芯片上,自动完成分析全过程。由于在生物、化学、医学等领域的巨大潜力,已经发展成为一个生物、化学、医学、流体、电子、材料、机械等学科交叉的崭新研究领域。由于微米级的结构,流体在微流控芯片中显示和产生了与宏观尺度不同的特殊性能,因此发展出独特的分析产生的性能。同时还有着体积轻巧、使用样品及试剂量少、能耗低,且反应速度快、可大量平行处理及可即用即弃等优点。

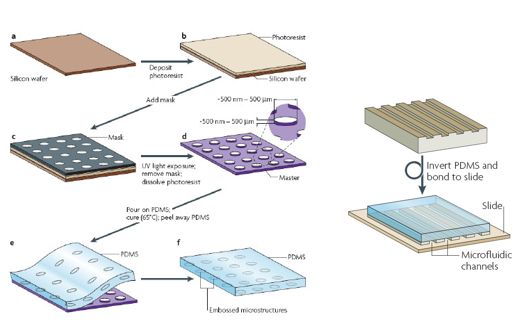

目前最普遍的微流控加工方式是基于SU-8光刻和PDMS翻模键合,首先采用SU-8光刻胶和常规光刻技术在硅基基底表面加工出具有微米精度、高深宽比的模具,然后将PDMS前体及其交联剂混合溶液浇注在此模具表面。经过升温固化处理、模具分离,制备出结构互补的弹性PDMS微流控结构芯片。该PDMS微流控结构芯片与玻璃基片经过一步可逆键合步骤,最终形成封装的微流控芯片。

PDMS的优点有:透光度高、荧光低;惰性好、生物兼容;易加工、成本低;防水透气、疏水;
但是也有其缺点:
(1)PDMS是热弹性聚合物材料,该类材料不适合于工业级注塑、封装工艺。手工加工的PDMS微流控芯片可靠性差;
(2)PDMS微流控芯片批量加工成本高昂。

随着3D打印技术的发展,采用3D打印制造微流控芯片越来越可行与方便。采用3D打印技术,可以显著简化微流控芯片的加工过程,在打印材料的选择上也非常灵活。3D打印微流控芯片有5个趋势,其一、从二维面芯片过渡到三维体芯片;其二、直接打印凝胶材质的微流控芯片;其三、针对微流控需要的3D打印工艺将会开发得到更多的重视;其四、基于打印工艺直接集成传感器及制动器到微流控芯片中;其五、基于3D打印的微流控芯片模块化组装,构成便携式POC系统。

之前由于一些3D打印技术存在精度不够高,大部分在50~100μm精度,打印出来的通道不够小,打印通道的横截面粗糙,微通道透明度低等缺点,不适合用于微流体实验。制造体积更小、使用试剂量更少的微流控芯片的关键是需要一种具有非常高的打印分辨率的高精度3D打印机。

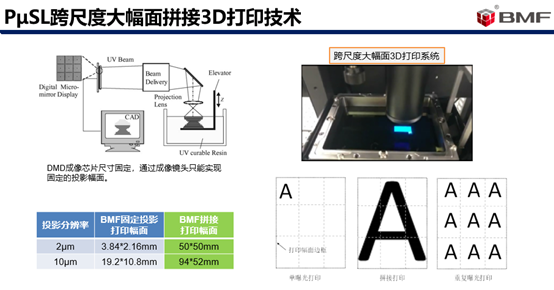

深圳摩方以其专有的ProjectionMicro-Stereolithography(PμSL)工艺,是可以提供2 μm超高精度光固化3D打印技术解决方案的科技型企业,同时也开发了10μm和25μm高精度精度3D打印系统,支持打印高精度树脂、高强度树脂、耐高温树脂、柔性树脂、水凝胶、透明树脂、生物医疗树脂、韧性树脂和复合材料树脂。

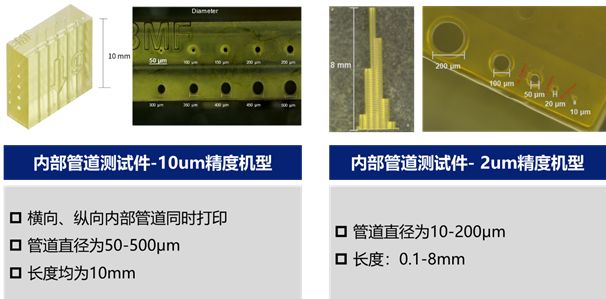

PμSL超高精度3D打印微通道极限加工能力测试
PμSL超高精度3D打印微流控应用案例:岩心微流体

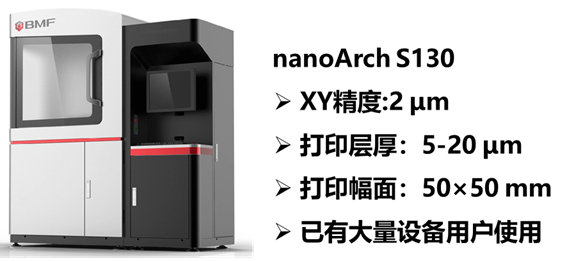

阿联酋Khalifa University的T.J. Zhang教授和Hongxia Li博士,在知名期刊《Soft Matter》发表了一篇高质量文章“Imaging andCharacterizing Fluid Invasion in Micro-3D Printed PorousDevices with VariableSurface Wettability” 。研究人员在实验过程中使用微纳 3D打印设备,该设备具有2μm分辨率,50mm*50mm的加工幅面,加工微流控器件。这台设备来自深圳摩方材料公司,型号为nanoArch S130。基于微纳3D打印的微流控器件,结合多相流成像技术,研究微尺度多孔介质中的多相流动。

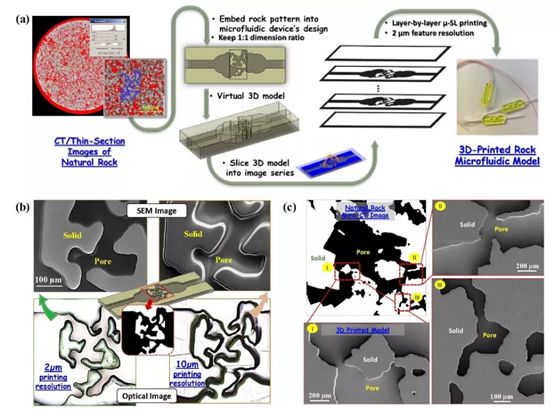

多孔微流控器件制造的工作流程如图(a)所示,第一步是对薄片图像或微CT扫描图像进行处理(红色部分),然后从处理后的图像中,选择一个区域并将其嵌入微模型设计中(蓝色部分),构建三维立体模型。第二步是使用切片软件将三维模型切成一系列图片,最后是通过2μm精度的微立体光固化3D打印机打印出微流控器件;(b)同一岩石模型在2μm和10μm两种不同打印精度下打印出的表面形貌;(c)打印的岩石模型(打印精度2μm)与微CT扫描图像(扫描精度8μm)的对比;

多孔介质中的流体渗透广泛存在于许多应用中,例如油气开采、二氧化碳封存,水处理等。流体渗透的动态过程会受到液体表面张力,多孔介质的表面润湿性,空隙拓扑结构以及其他参数的影响。在这项工作中,研究人员使用2μm精度的微立体光固化3D打印机打印出具有相似复杂孔喉特征的微模型。该模型的内部空隙结构来自于天然多孔介质(例如岩石)的薄片图像或微CT扫描图像。将不同的流体注入表面改性后的微模型中,我们可以借助于模型的高透明性直接在光学显微镜下观察和研究了在各种表面润湿性条件下的动态流体渗透行为。此外,我们还结合光学成像和数值模拟,系统地分析了残留液体分布,并揭示了四种不同类型的残留机制。

这项工作提供了一种新颖的方法,通过结合微尺度3D打印和多相流成像技术来研究多孔介质中的微尺度下的多相流动。

PμSL超高精度3D打印微流控应用案例:微型尖锐结构在声场激励下实现声流体芯片上非接触、损伤细胞搬运及三维旋转操作

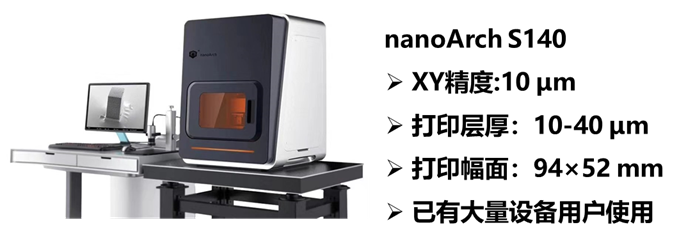

北京航空航天大学机械工程及自动化学院的冯林教授课题组学生宋斌博士在国际期刊《Biomicrofluidics》发表了一篇高质量文章“On-chiprotational manipulation of microbeads and oocytes using acoustic microstreaminggenerated by oscillating asymmetrical microstructures”。研究人员在实验过程中使用了深圳摩方材料科技有限公司微尺度3D打印设备S140,该设备具有10um精度的分辨率,94*52*45mm大小的三维加工尺寸。基于该设备加工了尖锐侧边和尖锐底面微结构,通过PDMS二次倒模并与玻璃基底键合形成声流体芯片。该声流体芯片通过声波激励压电换能器振动,从而带动芯片内微结构振动在其周围产生局部微声流,最终实现卵细胞的三维旋转。该研究在细胞三维观测、细胞分析及细胞微手术方面有重大研究意义。

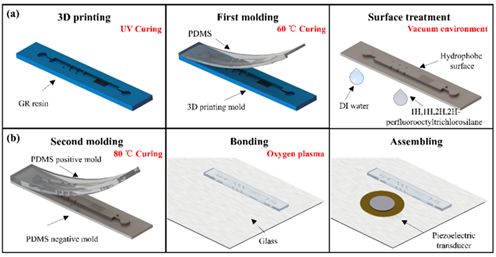

声流体芯片制备工艺如上图所示,先通过深圳摩方(BMF)10μm精度的微立体光固化3D打印机S140打印出微米级别的尖锐侧边和尖锐底面微结构(最小尖端20°),再倒模出纯PDMS模具,然后经表面处理之后二次倒模获得的PDMS尖锐侧边和尖锐底面微结构。最后把PDMS二次倒模的结构与玻璃基底键合形成声流体芯片。

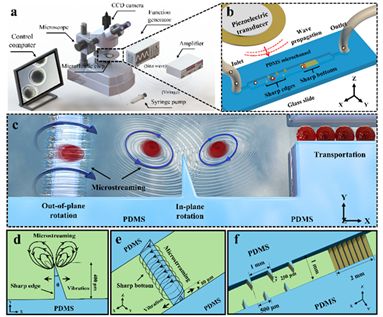

本研究声流体芯片的实验操作系统如上图a所示,主要观测系统和驱动系统两部分组成。上图b展示了声流体芯片的概念图,由受正弦信号激励的压电换能器振动,带动尖锐侧边和尖锐底面微结构振动,从而在相应的微结构周围产生微漩涡(如上图c所示)。在由微漩涡产生的扭矩作用下,最终实现了细胞的三维旋转。对应的微流道及微结构尺寸如上图d-f所示。

细胞三维旋转作为一项基本的细胞微手术技术,在单细胞分析等领域有着重大科学意义和工程意义。本文提出了一种基于声波驱动微结构振动诱产生微声流以实现细胞搬运及三维旋转的简单有效的方法。细胞旋转的方向和转速均可以通过施加不同频率和电压来实现。本研究以单细胞为操作对象,以微流控芯片为手段,以高通量全自动化多功能微操作为目标,为促进我国在微操作技术领域的发展以及生物医学工程交叉学科的革新,进一步为加强我国微纳制造水平提供系统性方法。

深圳摩方PμSL技术在超高精度、高效率加工方面有突出的优势,同时这一3D打印技术已被工业界和学术界广泛应用于复杂三维微流控芯片和微通道器件加工,在多个知名刊物发表成果。
