3．3． 预热温度对组织的影响
3.3.1机械合金化等离子体球化粉末
图7为不同TPH下由MAPS粉末制备的ti2alnb基合金试样的显微组织。可以看出，L-PBF过程中的TPH对正交晶合金的显微组织有显著影响。当TPH = 200℃时，得到的合金主要由β/ b2固溶体组成，如图7(a, d)所示，这与L-PBF获得的Ti-45Nb合金相似。熔池边界处出现胞状结构，与熔池上表面相比，形成胞状凝固前沿的形核位置增多。XRD结果(图8)表明，在TPH = 200℃时，合金中只存在β/ b2相，并存在BCC晶格。合金显微组织中存在富nb区，这是由于部分粉末颗粒的化学不均匀性造成的。Nb的熔点明显高于其他元素，且在L-PBF处理后仍有部分未溶解。如图7(A)所示，熔池边界处出现少量微裂纹。随着TPH的增加，元素在较高温度下的诱导扩散使元素分布更加均匀。从图7(c, f)可以看出，在TPH = 900℃时Nb在合金中完全溶解。

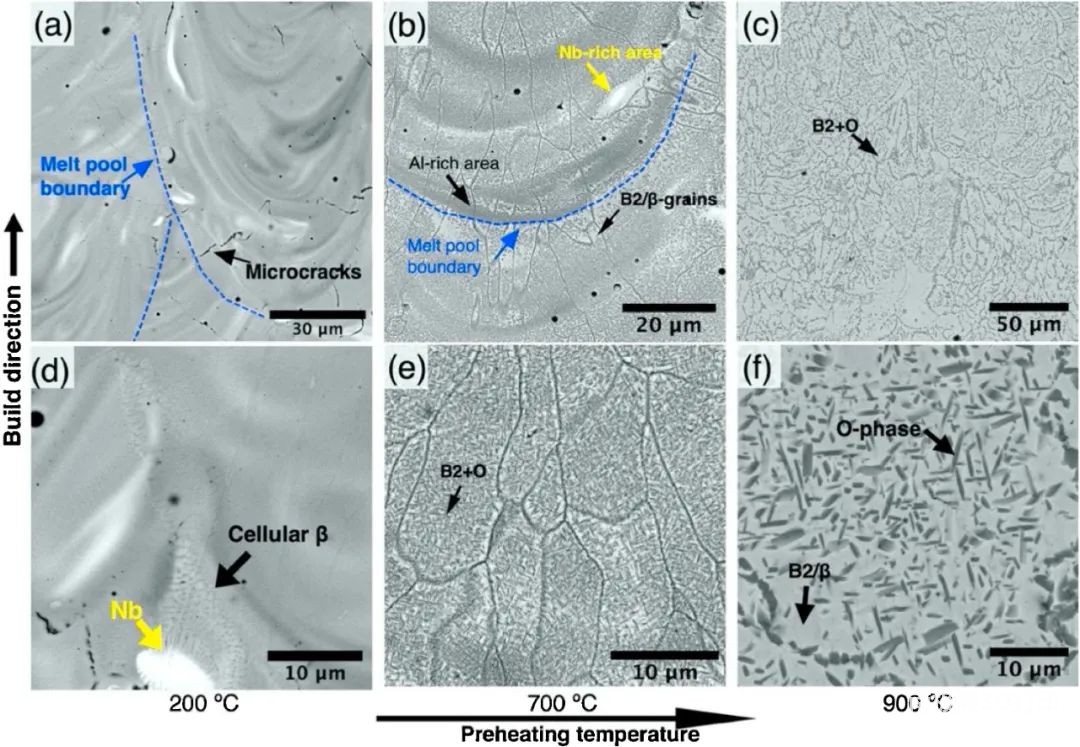

图7 BSE图显示了不同平台预热温度(a, d) 200°C， (b, e) 700°C， (C, f) 900°C下，由MAPS粉末制备的ti2alnb基合金样品的显微组织。

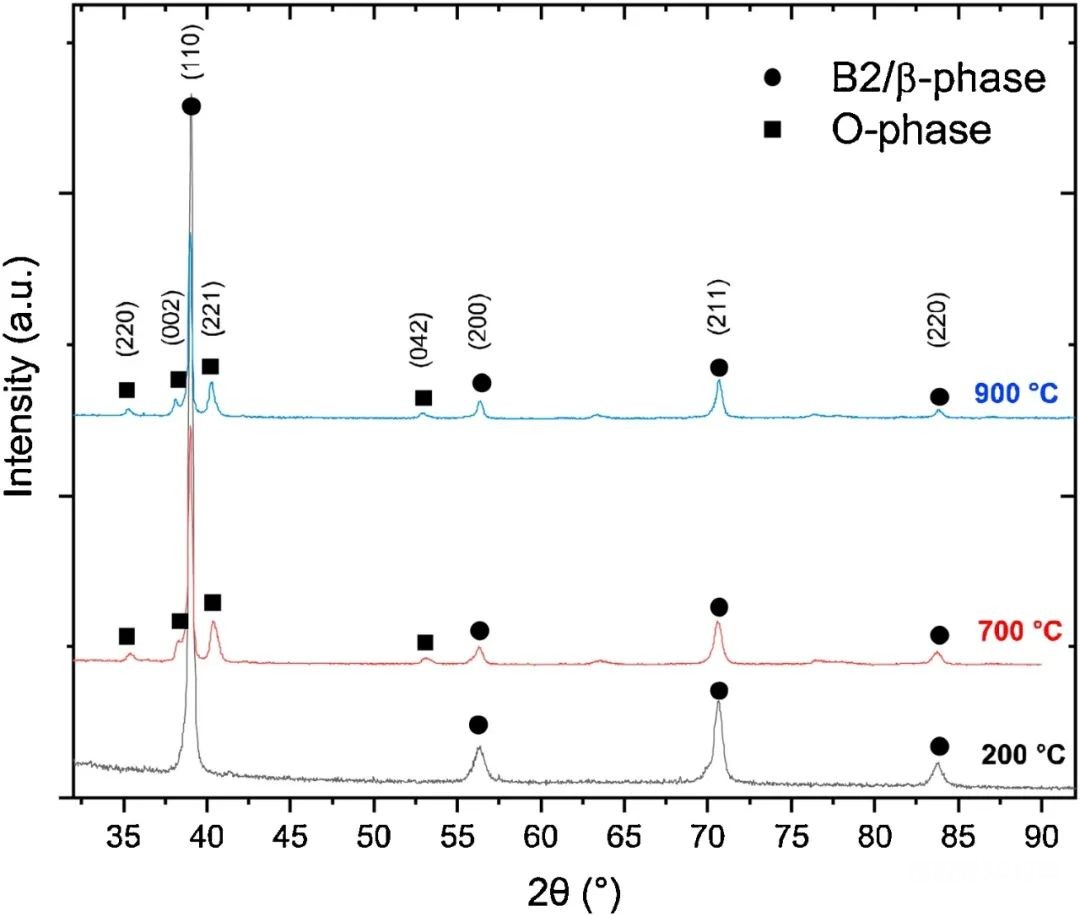

图8 XRD图显示了在200℃、700℃和900℃的平台预热温度下制备的MAPS粉末样品的相组成。
当TPH值从200°C增加到700°C时，b2晶粒内部形成针状o相析出，表明在TPH = 700°C时进行L-PBF工艺时发生了原位时效。如图14所示，TPH从200℃增加到700℃，o相体积分数从0增加到48%，显著增加。从图7 (b)可以看出，o相析出物分布不均匀，在熔池底部区域数量最多，对应的是富al区。B2/β晶粒高度约为30 ~ 40 μm，沿熔池边界延伸，为外延凝固。进一步提高TPH至900°C, o相体积分数(约28%)更小，析出物更粗。TPH = 700°C时，o相析出相厚度约为150 nm, TPH = 900°C时，o相析出相厚度约为800 nm。

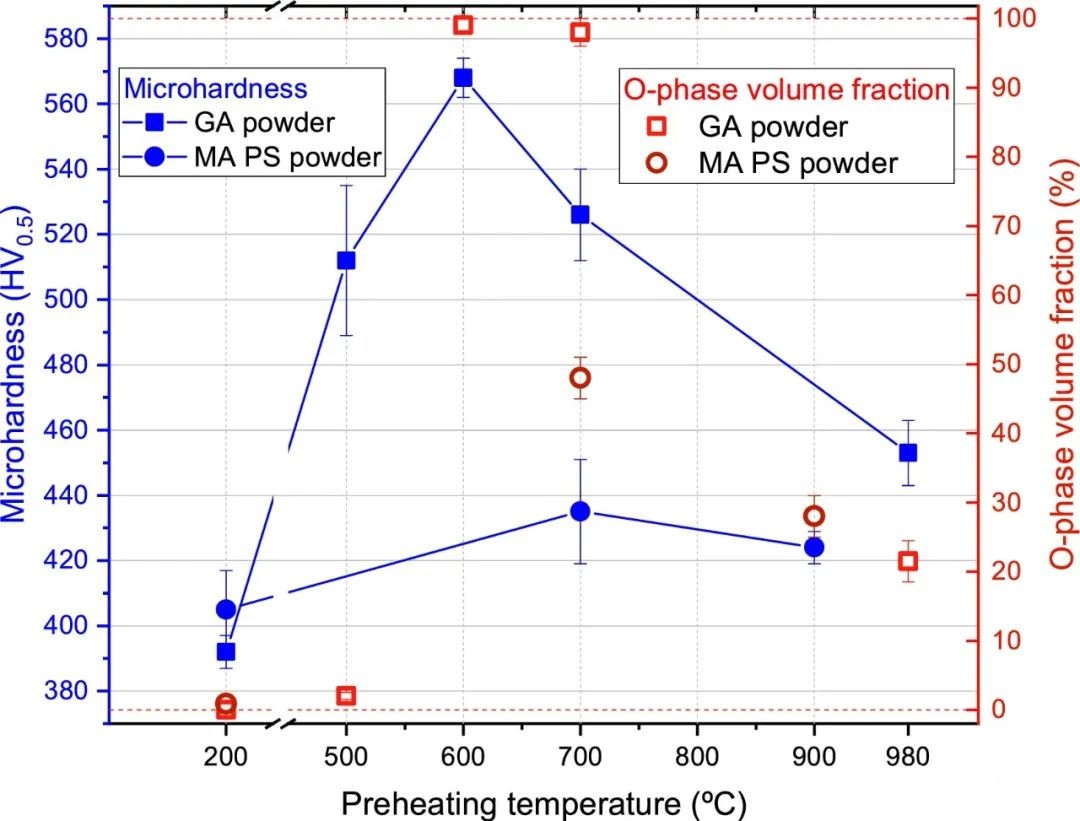

图14 平台预热温度对采用MAPS和GA粉末制备的l - pbp ti2alnb基合金显微硬度和o相体积分数变化的影响。
3.3.2气体雾化粉末
图9显示了不同TPH条件下由GA粉末制备的ti2alnb基合金的显微组织。在低TPH = 200°C时，显微组织为单相β/B2固溶体(图9(a))，类似于从MAPS粉末中获得的样品。对于赤霉素粉末，其显微组织相对均匀。在TPH = 200°C条件下制备的样品的相组成由XRD确定为仅由B2/β相组成，如图10所示。
图9 不同平台预热温度(a) 200°C、(b) 500°C、(C) 600°C、(d) 700°C、(e) 980°C制备ti2alnb基合金样品的微观组织。

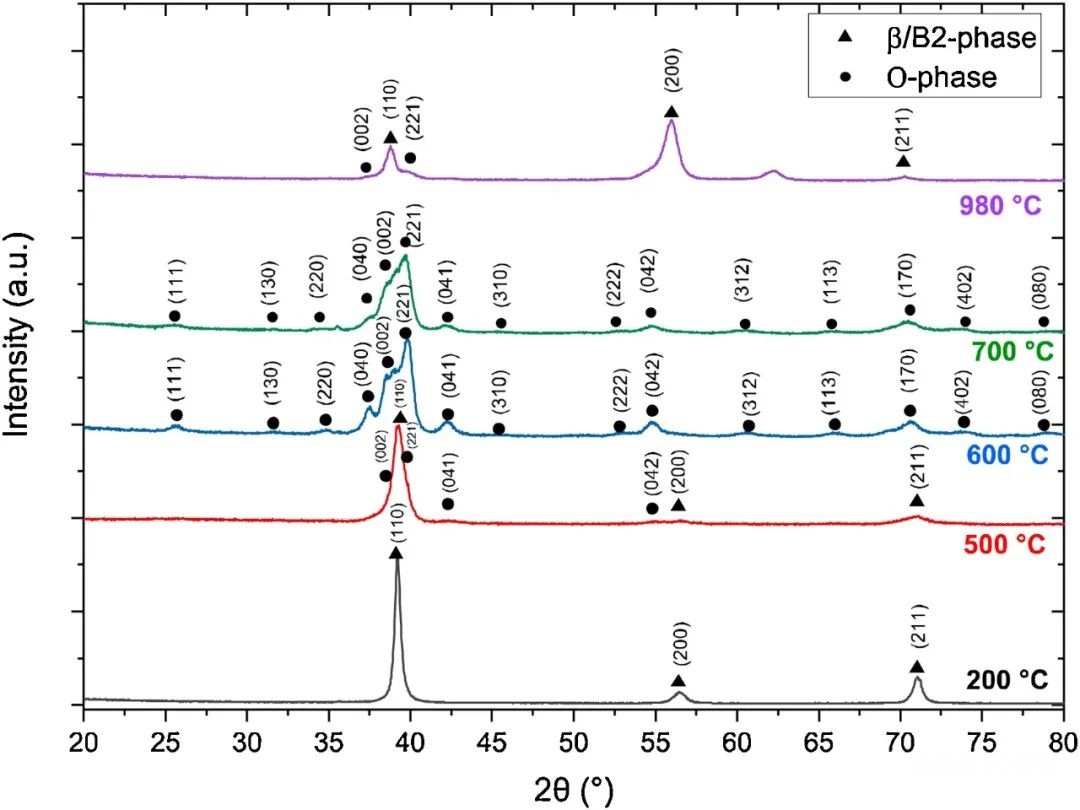

图10 XRD图显示了平台预热温度为200、500、600、700和980°C时制备的GA粉末样品的相组成。
当TPH = 500℃时，形成了由B2/β相和o相组成的两相微观结构。XRD谱图显示主要为B2/β相宽峰和少量o相对应的小峰(图10)。
从BSE图(图9(b))中可以看出，熔池边界附近有新月形的亮带区域。在BSE图像中，原子序数高的区域相对于原子序数低的区域会显得更亮，可以假设这些亮的区域具有Nb或其他高原子序数元素含量增加的特征。然而，该样品的EDS图谱显示其化学组成是均匀的，没有任何富铌区(图11)。BSE图像也可以显示由于晶体取向和/或相结构差异的对比。EBSD结果(图12)显示，TPH = 500°C时制备的试样主要由B2/β晶粒和少量的o相组成，从图12(b)中可以看出，o相主要位于B2/β晶界处。o相体积分数约为1.5%。B2/β晶粒主要沿BD延伸，部分晶粒向熔池中心倾斜。采用核平均取向偏差法确定样本的局部取向偏差。从图12(c)中可以看出，较高的取向角在B2/β晶界中最为典型，但未检测到高取向角强度的异常区域，表明研究区域内残余应力相对均匀。

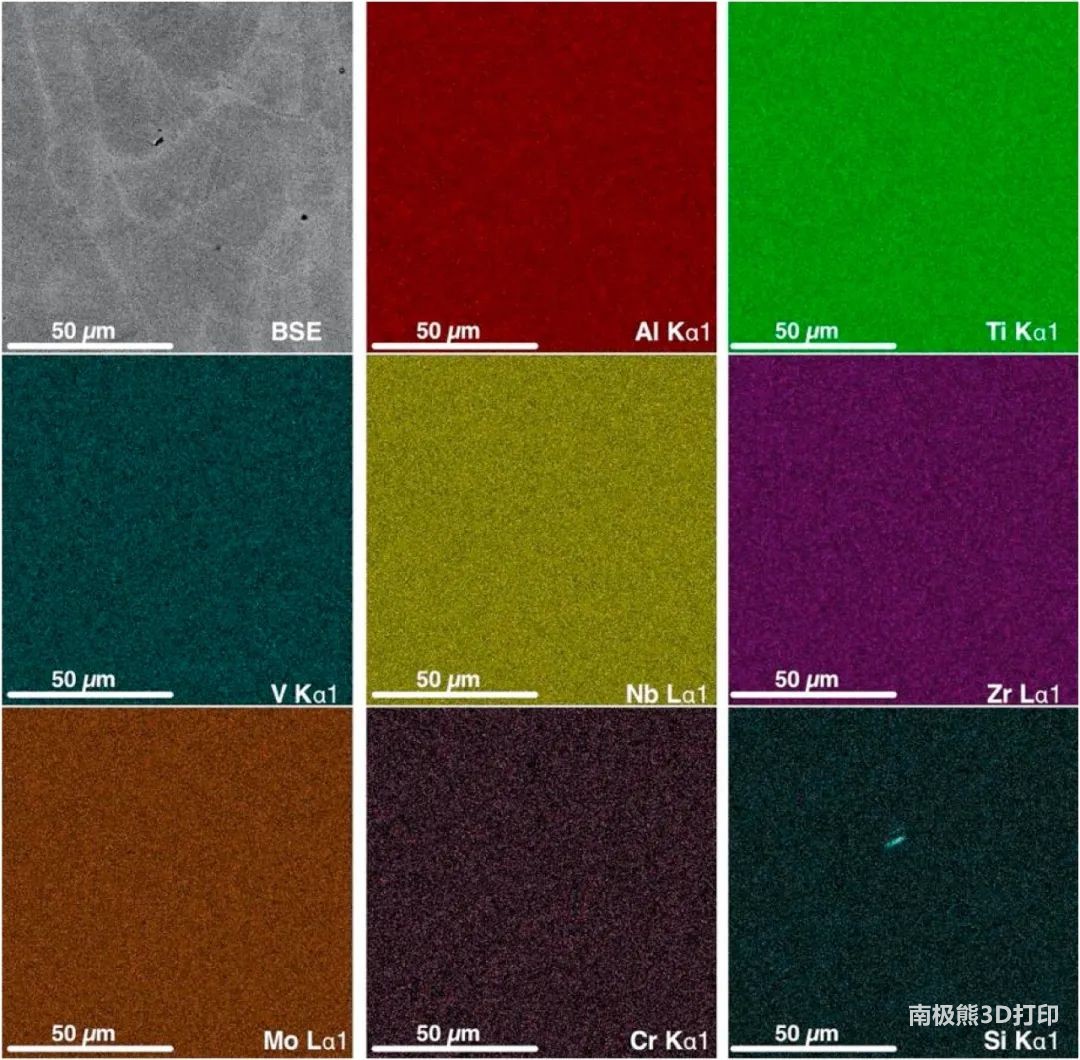

图11 在TPH = 500℃下，对GA粉末制备的样品进行了EDS图谱分析。

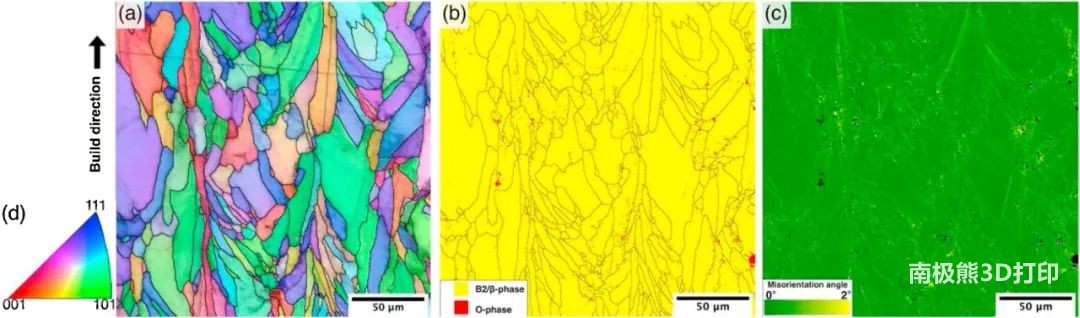

图12 (b) B2/β(黄色)和o相(红色)的分布;(C) β相的核平均取向错向图;(d) β相的反极图。
进一步提高TPH至600℃和700℃，熔体熔池边界处形成了几乎完全为o的微观结构，且有少量β相残留，如图9(C, d)所示。XRD结果表明，相组成为单一的o相(图10)。β相体积分数小，无峰。
当TPH = 980℃时，在L-PBF工艺中，B2/β晶粒内部(颜色明亮)以及晶界处细小针状O相(颜色深)析出，形成B2 + O组织，如图9(e)所示。XRD结果也证实了合金的相组成(图10)。与TPH = 700℃时相比，o相的体积分数显著降低，约为21%。在此情况下，熔池边界不明显，表明在此温度下发生了再结晶。
从图13可以看出，在600℃和700℃预热温度下制备的试样在950℃退火后，组织由完全O转变为片层状B2 + O。这说明在退火过程中发生了O→B2转变。从BSE-SEM图像可以看出，TPH = 600℃时的试样热处理后的b2相比TPH = 700℃时的试样稍高。

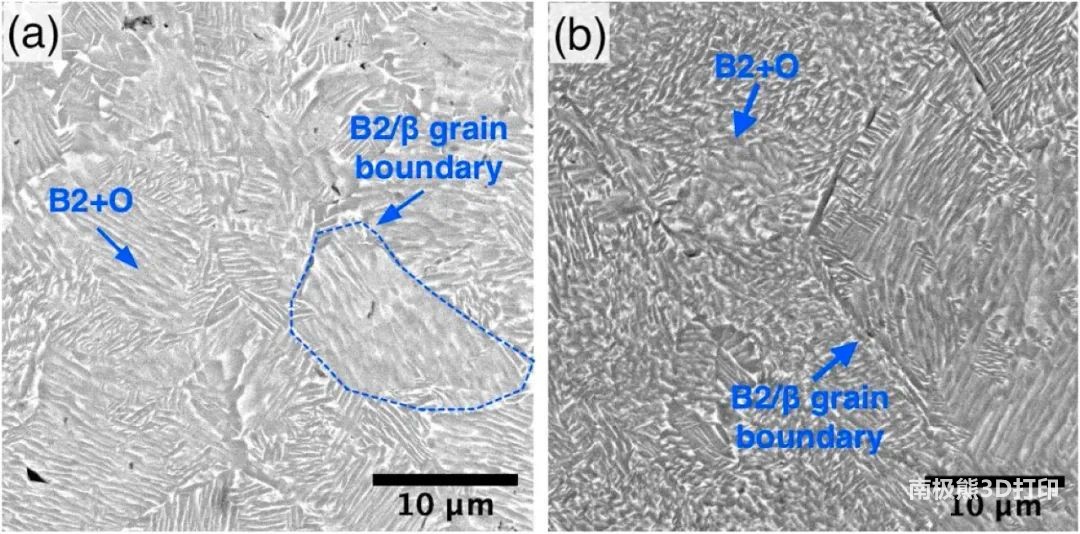

图13 在(a) TPH = 600℃和(b) TPH = 700℃条件下，950℃退火2 h后ti2alnb基合金试样的显微组织。
图14平台预热温度对采用MAPS和GA粉末制备的l - pbp ti2alnb基合金显微硬度和o相体积分数变化的影响。
来源：Microstructure, densification, and mechanical properties of titaniumintermetallic alloy manufactured by laser powder bed fusion additivemanufacturing with high-temperature preheating using gas atomized andmechanically alloyed plasma spheroidized powders， Additive Manufacturing，https://doi.org/10.1016/j.addma.2020.101374
参考文献：J. Kumpfert，Intermetallic alloys based on orthorhombic titanium aluminide，Adv. Eng.Mater., 3 (2001), p. 851, 10.1002/1527-2648(200111)3:11<851::AID-ADEM851>3.0.CO;2-G
