热门标签-网站地图-注册-登陆-手机版-投稿 3D打印网,中国3D打印行业门户网!
当前位置:主页 > 新闻频道 > 新3D打印技术 > 正文

Fraunhofer通过熔融长丝加工(FFF)进行金属3D打印

时间:2021-01-17 20:06 来源:3D科学谷 作者:中国3D打印网 阅读:

       熔融长丝制造(FFF)工艺广泛用于工业和消费应用中。这样做的原因是操作简单,材料种类繁多,属于具有成本效益的系统技术,并仅需要简单的维护。在将材料范围扩展到通过FFF来3D打印金属时,生产非常灵活,允许单个零件或小批量生产。

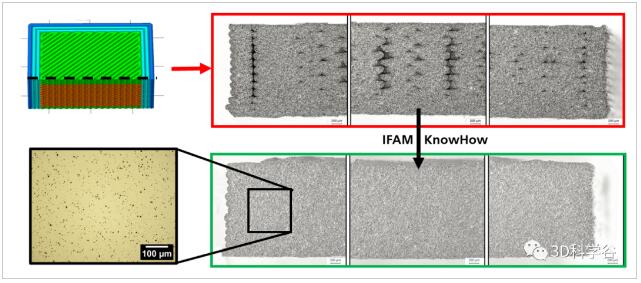

Part_Fraunhofer IFAM©Fraunhofer IFAM

多材料、更经济

block FFF-经济的金属零件制造方式

     在金属熔融长丝制造(FFF)工艺中,要加工的材料以典型直径为1.75 mm或2.85 mm的长丝(=线材)形式缠绕在线轴上。长丝由金属粉末和在150°C-200°C熔化的塑料混合物组成。

     在加工过程中,金属长丝被送入所谓的打印头中的热喷嘴。长丝通过0.25 mm-1 mm的喷嘴孔熔化并挤出。挤出的长丝材料根据CAD建模几何形状沿着打印路径沉积。一层完成后,可以降低构建平台并应用下一层。重复此过程,直到完成零件。

     打印机具有1个,2个或最多4个喷嘴,因此可以并行打印多达4种不同的材料(例如组件材料,离型层,可溶支撑材料)。打印技术后获得的是所谓的毛坯件,由金属粉末和塑料材料组成。再进行进一步的处理步骤中(脱脂),将塑料成分从毛坯件中除去。这之后是热处理步骤,其中剩余的塑料材料被烧尽,零件收缩,密度提高。

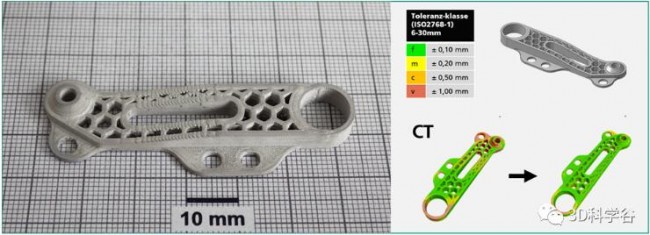

Fraunhofer IFAM_FFF©Fraunhofer IFAM德累斯顿

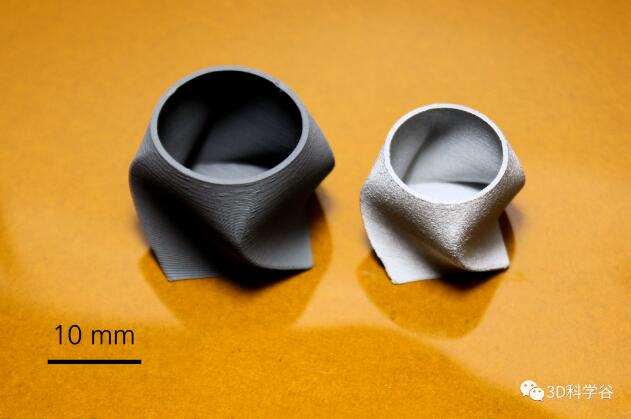

Fraunhofer IFAM_FFF_2©Fraunhofer IFAM德累斯顿

block 从材料开发到FFF制造工厂的全方位实现能力

目前,在FFF熔融长丝加工方面,根据3D科学谷的深入了解,Fraunhofer IFAM的技术进展如下:

- 所有可能的可烧结材料:纯金属(例如铜,铁,钛,钼,钨等)和金属合金(例如不锈钢,工具钢,高温合金,镍基合金,钛合金,铜基合金)材料…)

- 结构分辨率:0.5 mm x-y打印层,0.05 mm z打印方向

- 经济高效的工厂技术和简单的维护->易于启动增材制造

- 按照打印机价位来评估,平均每1000

(责任编辑:admin)

weixin
评论
发表评论
请自觉遵守互联网相关的政策法规,严禁发布色情、暴力、反动的言论。
评价:
