热门标签-网站地图-注册-登陆-手机版-投稿 3D打印网,中国3D打印行业门户网!
当前位置:主页 > 新闻频道 > 新3D打印技术 > 正文

具有优异高温强度的韧性0.4MoNbxTaTi难熔高熵合金

时间:2021-09-30 16:08 来源:南极熊 作者:admin 阅读:
      近来,难熔高熵合金由于其在极高温度下的应用前景,正越来越受到人们的重视。但是由于高温下高强度与环境温度下良好的塑性之间的不协调性,使得难熔高熵合金的应用受到很大限制。南京航空航天大学材料科学与技术学院的研究者们利用高熔点元素W、Mo、Nb、Ta、Ti,并采用真空电弧熔炼的方法制备了W0.4MoNbxTaTi(x=1.1,1.3,1.5)高熵合金。其表现出优异的高温强度并且在室温下也有非常好的强度和延展性。 不同温度下不同温度下W0.4MoNbxTaTi合金的真实压缩应力—应变曲线和热压微结构如下图1所示。

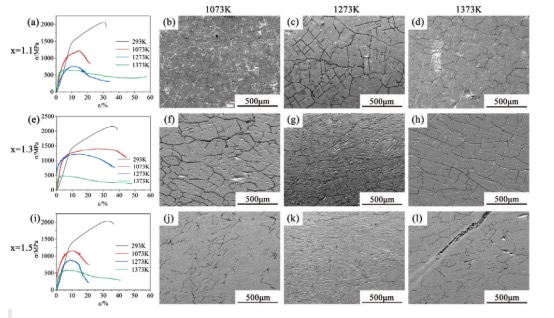

图1 W0.4MoNbxTaTi合金在不同温度下的真实应力—应变曲线和扫描电镜图像
      从图中可以看出W0.4MoNbxTaTi合金在室温下有良好的延展性,断裂应变在32%—39%之间,屈服强度分别为1412MPa(Nb1.1)、1334MPa(Nb1.3)和1312MPa(Nb1.5)。随着温度的升高,屈服强度显著下降。这是因为高温提供了能量,较高的能量会促进位错甚至晶界的运动,导致屈服强度的降低。尽管强度降低,合金在1373K的时候仍保持高的屈服强度(Nb1.1 585MPa;Nb1.3 425MPa;Nb1.5 503MPa)。 右边的扫描电镜图像可以看出裂纹开始于晶界,然后沿晶界扩展,同时一些裂纹扩展到晶粒中。随着温度的升高,裂纹的扩展受到抑制。在变形过程中,出现应力集中,导致局部能量急剧增加。当应力集中达到一定值时,开始出现裂纹扩展,释放能量。随着测试温度的升高,原子活性和位错迁移率显著升高。因此,局部应力集中可以得到有效缓解,抑制裂纹的萌生和扩展。

图2为W0.4MoNbxTaTi合金与报道的其他高熵合金机械性能和比屈服强度的比较,可以发现W0.4MoNbxTaTi合金不管在室温下还是高温下是强度和塑性的折中,具有广阔的应用前景。

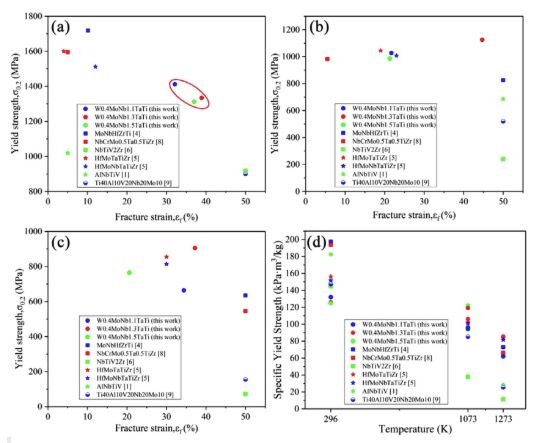

图2 W0.4MoNbxTaTi合金与其他HEAs机械性能和比屈服强度的比较:(a)室温;(b)1073K;(c)1273K;(d)比屈服强度的温度相关性;

(责任编辑:admin)

weixin
评论
发表评论
请自觉遵守互联网相关的政策法规,严禁发布色情、暴力、反动的言论。
评价:
