通过冷喷涂增材制造，实现了钎料/母材一体化制造

时间：2025-04-28 13:47 来源：今日新材料作者：admin 阅读：次

西北工业大学Pengcheng Wang，陈海燕Haiyan Chen等，在Transactions of Materials Research上发文，通过冷喷涂增材制造，实现了钎料/母材一体化制造，用于钎焊Cf/SiC和高温合金。还提出了一种冷喷涂增材制造钎料/母材一体化制造新方法。利用冷喷涂增材制造技术制备了整体CuTi钎料/GH3536和CuTi+W复合钎料/GH3536。Cu、Ti颗粒的大塑性变形和W颗粒的捣固作用，促进了颗粒间的界面结合，改善了冷喷涂CuTi+W复合钎料的焊接性。基于冷喷涂CuTi+W复合钎料，成功实现了Cf/SiC复合材料与GH3536的钎焊，并对钎焊接头的微观组织和钎焊机理进行了研究。
研究表明，冷喷涂CuTi+W复合钎料钎焊Cf/SiC-GH3536接头的剪切强度达到77MPa。这项研究，突出了在钎焊中，冷喷涂增材制造集成钎料/母材制造的巨大潜力。

用于钎焊Cf/SiC和高温合金的冷喷涂增材制造的一体化钎料/母材制造

图1. 不同复合钎料制造方法。

图2. SEM和TEM图像

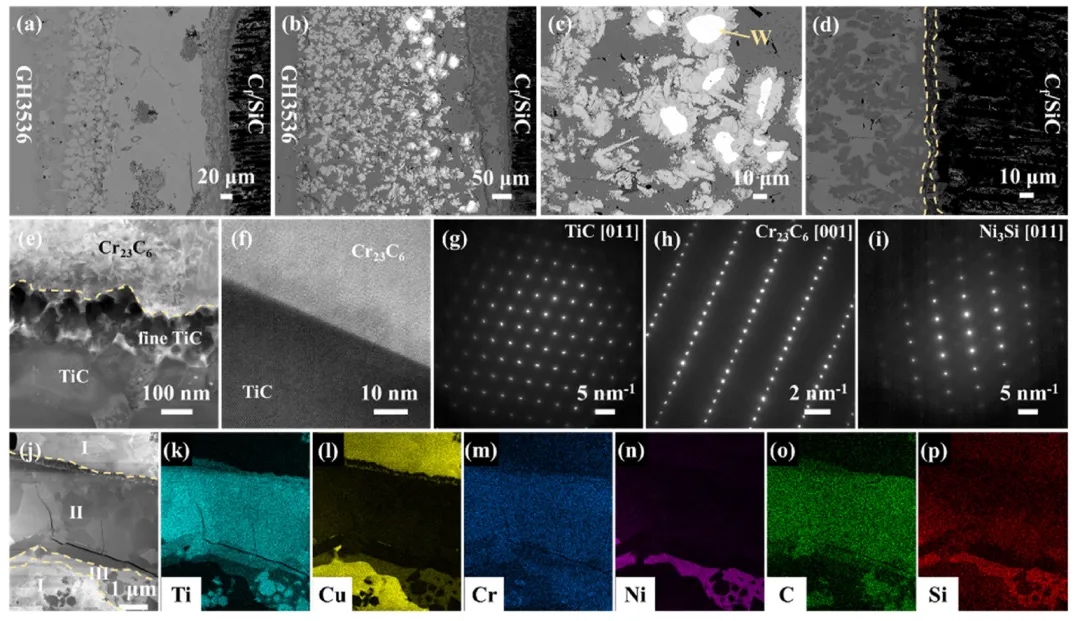

图3 CS-CuTi钎焊CF/SiC-GH3536接头SEM图片。

图4. 周围界面反应层的明场TEM。

图5.节点强度对比。

文献链接：https://doi.org/10.1016/j.tramat.2025.100012
本文译自Transactions of Materials Research

(责任编辑：admin)

上一篇：实现快速功能补偿与机械稳定以治疗急性肝衰竭
下一篇：Nature子刊：中佛罗里达大学突破碳3D打印技术，室温下生产碳微纤维和纳米纤维

\|3D打印新闻\|	\|3D打印报价\|	\|3D打印程序\|	\|3D打印材料\|	\| 3D打印机 \|	\|3D打印创业\|	\|人工智能\|
\|3D打印资讯\|	\|3D扫描仪\|	\|3D打印方案\|	\|3D打印测评\|	\|3D打印服务\|	\|3D打印模型\|	\|3D打印百科\|
