3D打印材料哪种强？MatterHackers的测试数据告诉你
众所周知，3D打印领域中，除了3D打印机至关重要之外，还有一个因素也同样不可或缺——3D打印材料。目前，3D打印市场上有大量的3D打印材料可供选择。对于很多制造商来说，性能和外观通常都是重要的。不过，如果你需要制作一款3D打印产品，你是否知道哪种3D打印材料是最合适的？颜色是否饱和、韧性是否足够、强度是否够大？
日前，3D打印材料零售商MatterHackers表示，他们正在进行一项测试，基本上涵盖了市面上大多数3D打印材料，以看看什么类型的丝线强度最高、质量最好。
然而，“强度”这个词有点模糊，因为它可以指向几种不同的机械性能：拉伸强度、弯曲强度、抗压强度和冲击强度等等。日前，MatterHackers团队的成员Taylor Landry表示：“我们对这些3D打印材料机械性能进行的并不是科学测试，而是比较测试（将3D打印零件进行相同测试），以比较3D打印材料。”

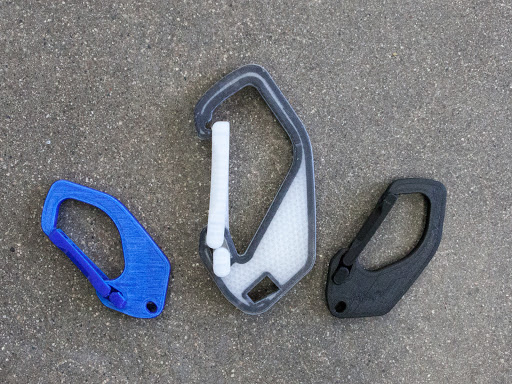

为了测试不同的材料，MatterHackers决定3D打印制作一款在强度上占优势的作品：一枚安全钩。他们将其3D模型尺寸调整为与商店中可以找到的典型铝制卡扣相同的尺寸，额定为150磅。

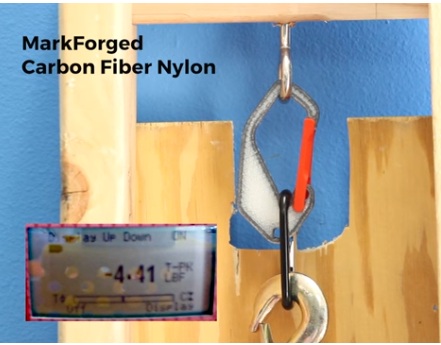

然后，该团队以8：1的比率将测力计安装到滑轮系统上，这意味着，每施加一磅到系统的一侧，另一侧将相应地增重8磅。团队将每个挂钩连接到滑轮系统，并使用棘轮缆绳施加张力来测试每个挂钩，直至挂钩失效，并通过测力计记录每一个的峰值。

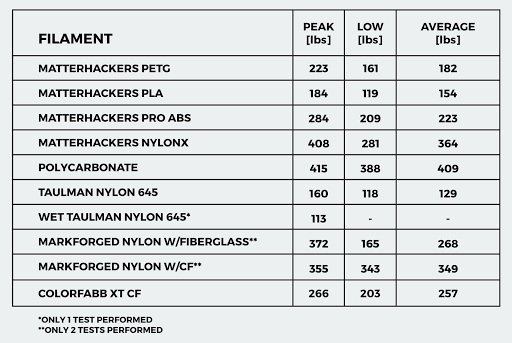

结果如下：
PLA，不出意料，表现不佳；PETG总体表现都不太好。然而令人惊喜的是，NylonX的各项指数都不错，比PLA强100％，平均比ABS强60％。聚碳酸酯也表现良好，不过要知道，这款材料还有一个特性，那就是需要在3D打印前对其进行彻底干燥，以防打印过程中出现翘曲。
该团队还尝试通过Markforged 3D打印机制作多个安全钩。Markforged以其纤维增强尼龙3D打印材料而闻名。MatterHackers团队以玻璃纤维增强材料和碳纤维增强材料进行3D打印，制作了两个安全钩。令人惊讶的是，这四个部件的性能都比用NylonX和聚碳酸酯为3D打印材料制作而成的部件差，目前原因尚不清楚。MatterHackers计划在不久的将来进一步探索这个问题。
当然，测试不仅仅是直接测量拉伸强度，刚度也是一个因素。
MatterHackers团队表示：“当我们对3D打印安全钩施加张力时，我们不仅仅是测量拉伸强度。我们发现，其完整性和其尽可能长时间保持闭合的能力是其保持最大负载的重要因素之一。3D打印丝材越柔软，闩锁越容易松开，这也会进一步导致安全钩出现故障。”
因此，虽然Taulman 645表现不佳，但这并不意味着它不坚固。事实上，它在重量被移除之后可基本恢复到其原始形状，而不是直接断裂。
(责任编辑：admin)
让普通人轻松走进3D打印！
千万流量媒体测评：更大更
高精度、大尺寸的旗舰之作
创想三维推出年度旗舰Ende
让你在家实现3D打印自由！
经济型FDM优品，A
纵维立方Kobra Ma
创想三维HALOT- O
只为智趣而来，创
