3D打印机的精度用层厚来判断吗?

时间:2016-02-10 22:57 来源:小不点 作者:中国3D打印网 阅读:
极光尔沃

精度是衡量一个打印机的重要指标,那么该怎么判断一台打印机的精度那?有厂家用层厚(层高)来说自己的机器精度高,能打0.1mm的层厚。


其实,仅这样说是不确切的或者说是不负责任的。打印精度对3D打印机来说是一个综合技术精度,需要综合来衡量,用打印出来的结果说话。影响打印机精度的因素有很多,来看看。


一、3D打印机的精度主要取决于以下几个要素:


1、机械部分中的行走系统是否准确合理;


2、软件控制系统是否合理;


3、机箱、底座不可以有抖动或者松动现象;


4、不要选择皮带或齿条带类的软连接的行走连接结构,以保证运行时不抖动,不变位;


5、机器框架要坚固,最好是工业化生产的机箱;


6、要选择优质的步进电机和完善的软件技术支持;


这些都是影响打印机精度的因素,只有将这些因素综合考虑,才能做出精度高,稳定性好的机器。大家以后不能轻易相信厂家的话哦!!



二、下面用负责机器升降的Z轴(即层厚)来做个精度的解释


首先大家要认识一种电机——步进电机,它与普通的交直流电机不同,普通电机給电就转,但步进电机不是,步进电机是以接到一个命令就执行一步,没有滑行量的动力电机,周圆的分布就是电机的精度,一步的大小就是步进电机的精度大小。

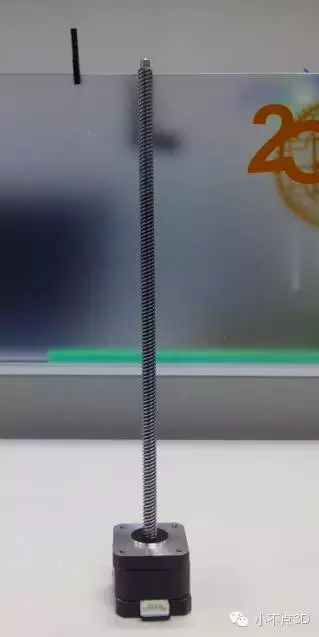

例如,步进电机一周有分为:80步、100步、200步、280步、300步等等。下面这个就是Z轴的步进电机,长杆就是Z轴。



步进电机与芯片程序是怎样控制3d打印机层厚的呢?


简单解释一下,步进电机带动Z轴转动,Z轴的旋转带动机器机头上升,从而产生层厚。有一些品牌的3d打印机是采用了50型号的步进电机(也就是电机外圆直径是50mm),每周为 200步,Z轴螺距为1.75mm,那么可以算出3d打印出的产品每一步的层高为“1.75mm÷200步=0.0875mm层厚”。

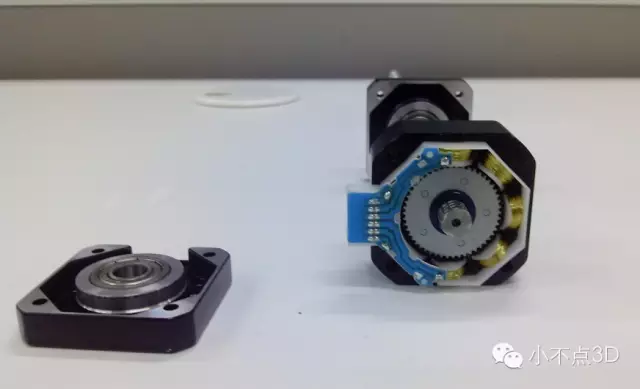

拆开的步进电机


X轴、Y轴也是同样,这已经是一根头发的精度了,这对那些拿来主义的假技术人来说就是绝对精度了。但这实际并不是最终结果,在我们的技术里,还可以用编程技术将步进电机的一步再细分解成20步,也就是0.0875mm再除以20等于0.004375,这个数字已经低于了打印材料的分子量。所以,仅根据层厚来确定精度是不确切的。
