速度与激情 弘瑞3D打印机X500全国首测(9)

时间:2016-06-28 15:14 来源:中关村在线 作者:中国3D打印网 阅读:

套件打印:塑形能力测试

作为一款FDM的3D打印机,考验其对形状的塑造能力很有必要,为检验弘瑞X500对形状细节的塑造能力,我们选取了一组套件模型,分别设置为0.1mm层厚、20%的填充率、80mm/s的默认打印速度和230°的喷头温度来打印这组套件,效果怎样呢?下面一起来看一下。

速度与激情 弘瑞3D打印机X500全国首测
镂空套件打印

首先测试的是镂空部件,测试结果显示,弘瑞3D打印机X500对镂空的六边形和长条孔有着较好的还原能力,从成品的打印效果来看,最基本的形状都能呈现出来。唯一不足的就是,部分小孔中出现了拉丝现象。

速度与激情 弘瑞3D打印机X500全国首测

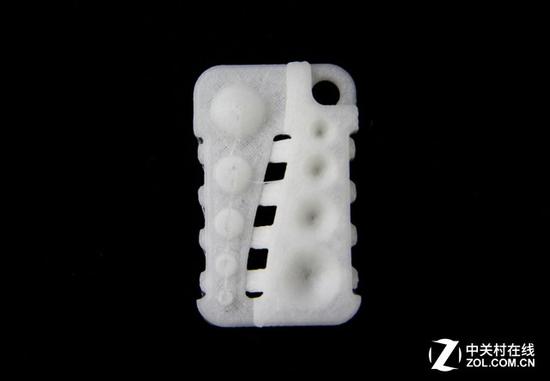

尖刺套件打印

接下来我们测试了弘瑞3D打印机X500对锥形尖刺模型的还原能力。从打印结果可以看到,无论是凸起的圆锥形还是凹陷的圆锥形,都有着不错的还原能力,不过,几个凸起的圆锥形顶端还是有拉丝现象,而且套件顶部表面呈现出来的纹理似乎不太均匀,这是略显不足的地方。

速度与激情 弘瑞3D打印机X500全国首测

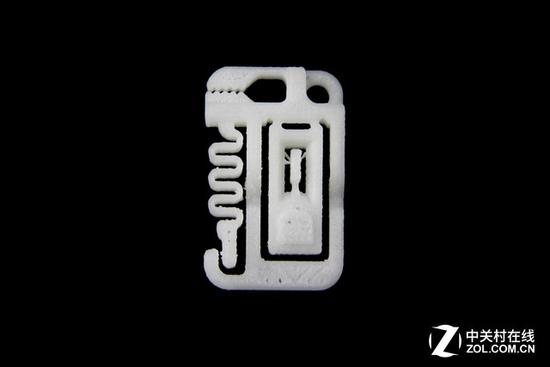

波纹套件打印

紧接着我们测试了弘瑞3D打印机X500在打印波纹状物体时的成型能力,从图中可见,模型左侧弯弯曲曲的波纹形状打印得非常清晰,右侧的细小的镂空状部分也清晰可见。

速度与激情 弘瑞3D打印机X500全国首测

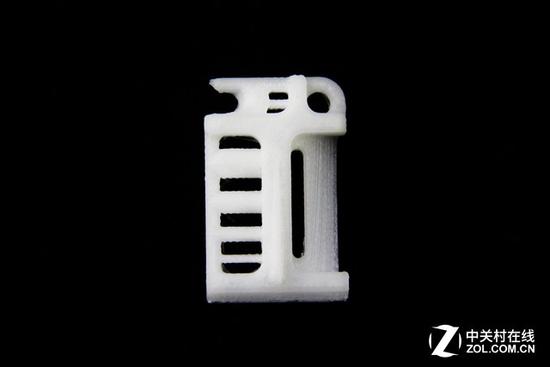

利刃套件打印

接下来测试的是弘瑞X500对利刃模型的打印能力,从打印效果来看,右侧利刃部分如同一片锋利的“刀片”,从薄到厚层层叠加,纹理清晰可见。而且整个套件打印完成后也显得十分干净,没有多余的拉丝,空心部分也是棱角分明。

速度与激情 弘瑞3D打印机X500全国首测

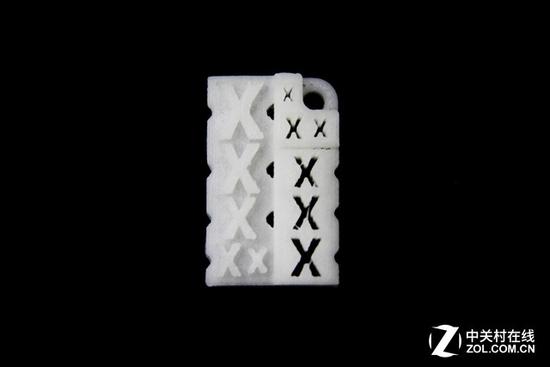

文字套件打印

这个模型测试的是弘瑞3D打印机Z500在模型上打印立体文字的能力,从打印成品上来看,无论是突出的“X”型,还是镂空的“X”型,都是清晰可见的,很明显有种刀刻的痕迹。不过镂空的部分还是有少许的拉丝。

速度与激情 弘瑞3D打印机X500全国首测

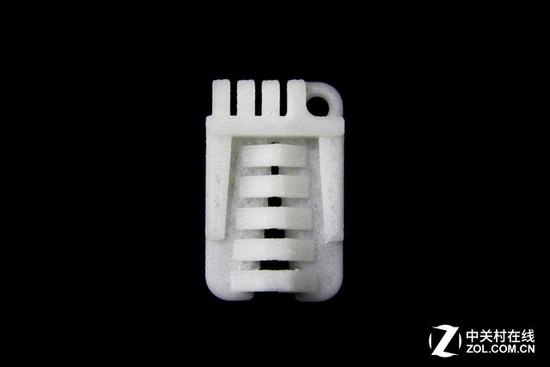

跨桥套件打印

紧接着是跨桥模型的打印,从模型可见,五个从小到大的跨桥打印质量很不错,层次感很强,表面纹理也都非常清晰。但是,除了跨桥之外的其余表面,纹路似乎不太均匀,模型两侧凸起部分的表面有种细微的“空洞”,可能是打印不均匀造成的。

速度与激情 弘瑞3D打印机X500全国首测

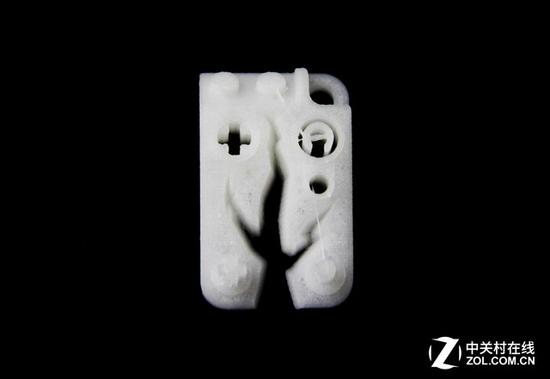

裂缝套件打印

这个模型检验的是弘瑞X500在打印裂缝时的能力,由图中细节可见,左上角圆框内镂空的十字柱形状非常不错,右上角圆孔内部的C状模型与原模型相差也不大,但有少许拉丝痕迹,右侧中间部分的圆孔与右下角圆柱之间也有拉丝现象。

速度与激情 弘瑞3D打印机X500全国首测

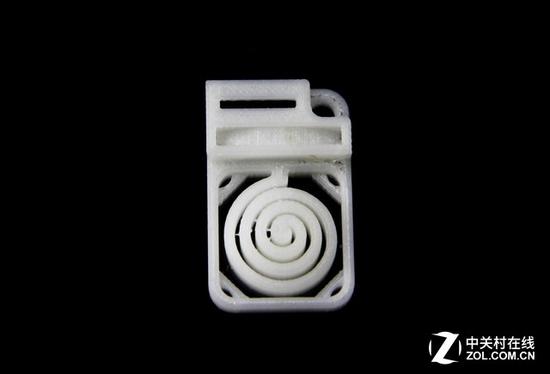

螺旋套件打印

最后这组是螺旋形状的打印效果,从成型物件来看,螺旋部分的打印还是比较清晰的,可能是螺旋状模型比较难打的原因,对步进电机的要求也比较高,所以在这八个套件当中,打印这个模型花费的时间最长。不过,从细节来看,该模型也少有些许瑕疵,右上角表面打印效果不是很理想,表面纹路不规则,螺纹之间也有少许拉丝,这是美中不足之处。

速度与激情 弘瑞3D打印机X500全国首测

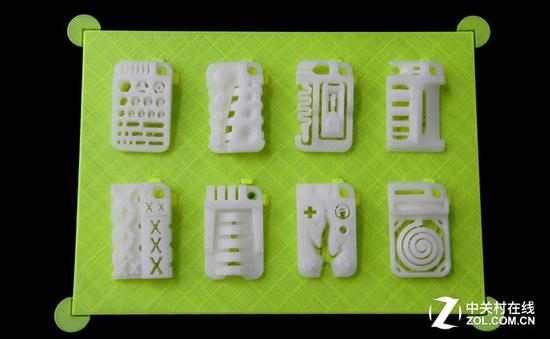

用不同颜色的耗材打印了一个壁板,把这8个套件挂在上面用以整套模型的保存


整个套件打印完成以后,弘瑞X500 3D打印机的整体表现还是不错的,除了部分打印成品有瑕疵外,总体来说能够实现预想的打印效果。如果在参数设置上做些调整,提高打印精度的话,这组套件的打印效果可能会更好。
