国行首测 融资1亿做3D打印机Form3测评(7)
3D打印效果 四种不同树脂
●3D打印效果 四种不同树脂
来看使用Form 3打印白色通用树脂、高韧树脂、耐热树脂、快速树脂的打印件效果。打印时好像打印底板从树脂槽中将模型拔出来，完成后取下打印底板并安装在手柄上，用撬板工具撬下附着在底座上的模型；实际使用发现底座四周是翘起来的，方便撬动，比较容易取下模型。

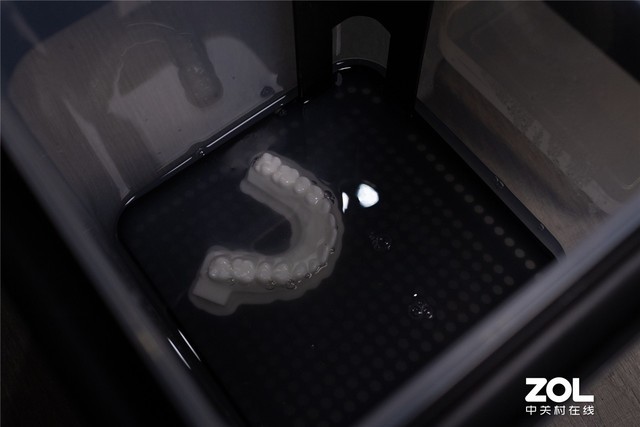

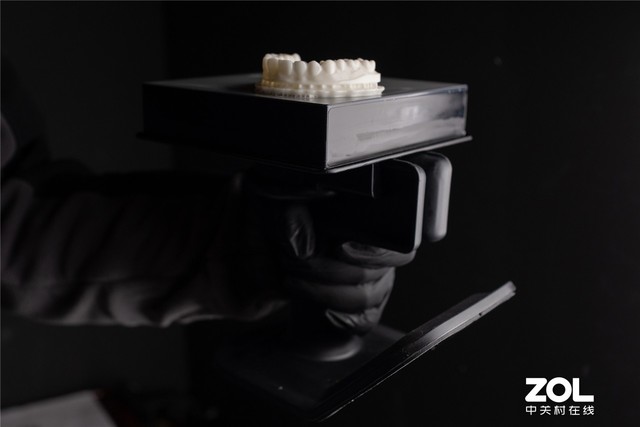

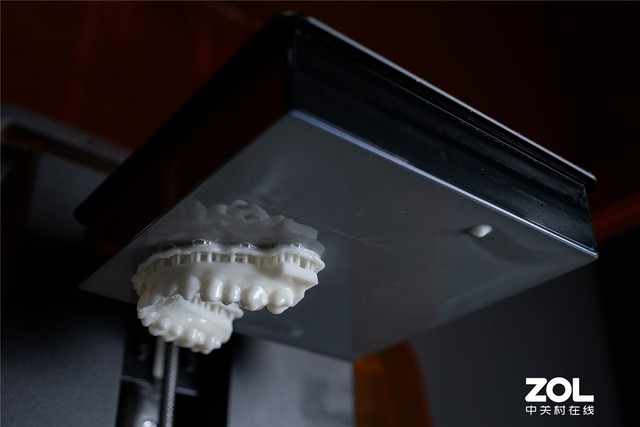

像是打印底板把模型“拔出来”的感觉
底板装在手柄上固定

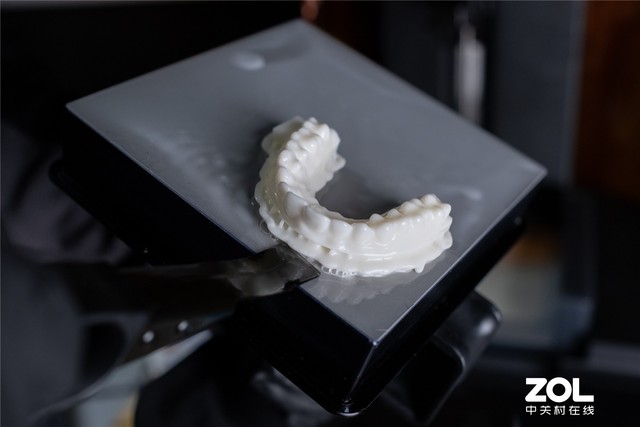

使用撬板插入并略微用力撬起
之后使用手工处理套件或Form Wash清洗模型表面残留的树脂，用附件中的斜口钳去除支撑和底垫；再用Form Cure参照树脂材料固化手册进行再固化。Bingo！打印件就全部完成，可以使用了。
手工处理套件清洗残留树脂 使用Form Wash清洗效果更佳

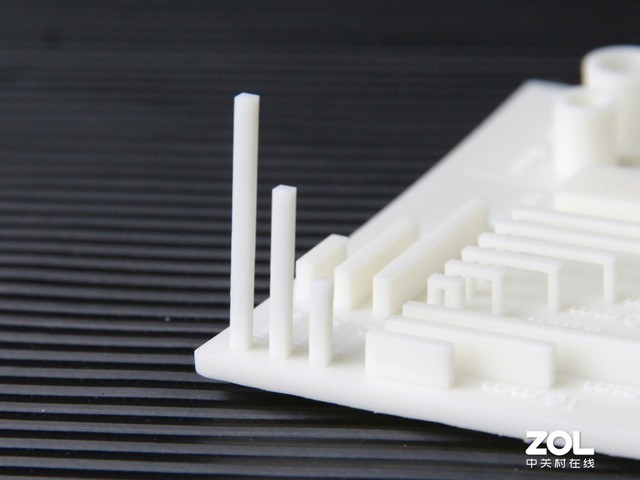

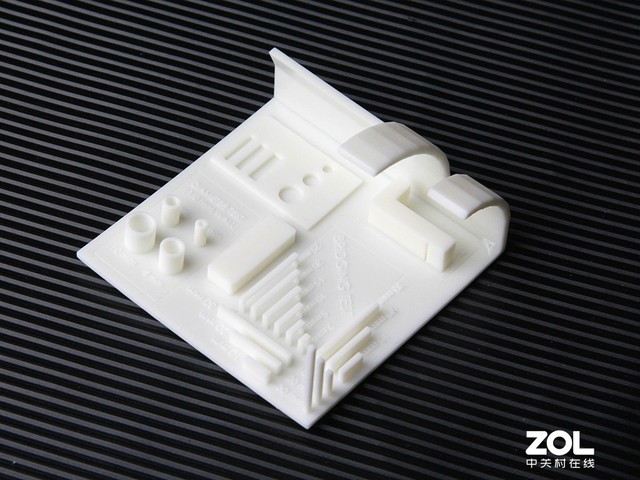

使用白色通用树脂打印一体化测试模型，10/20/30mm立柱打印完整清晰，形状均匀、表面细腻。
一体化测试模型3D打印效果 模型来自thingiverse
10/20/30mm高度立柱 模型来自thingiverse

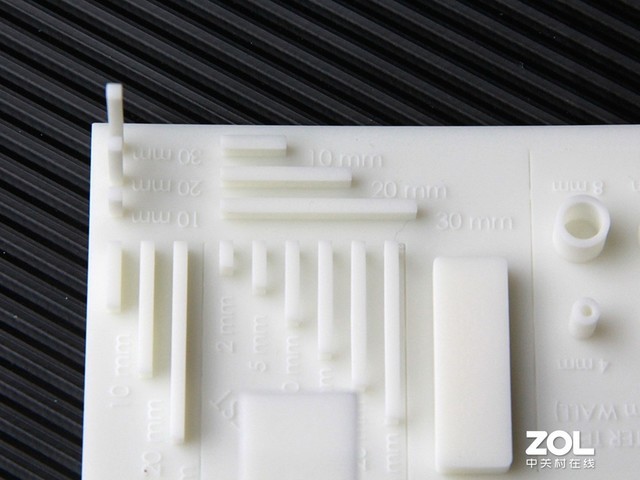

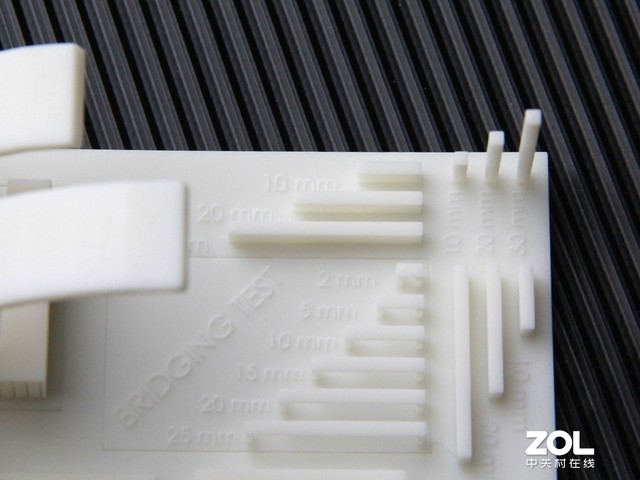

X/Y方向上的10/20/30mm长度立壁均匀完整，形状清晰明确，具备很高的成型质量。打印2/5/10/15/20/25mm跨桥结构全部完整清晰，悬空的桥梁平整均匀，效果不错。
10/20/30mm长度立壁 模型来自thingiverse
另一个方向的10/20/30mm长度立壁 模型来自thingiverse
跨桥3D打印效果 模型来自thingiverse

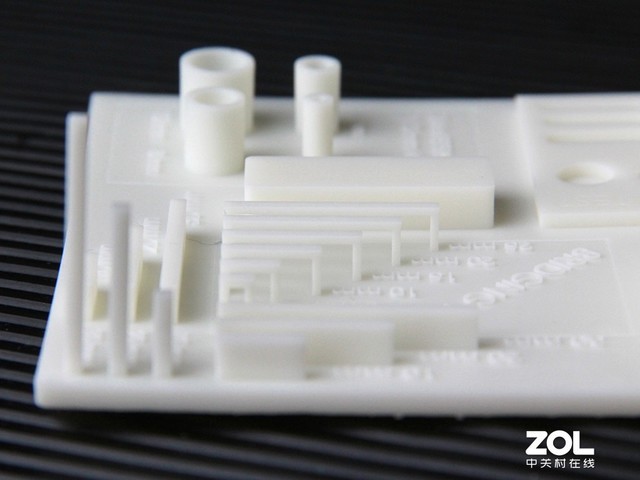

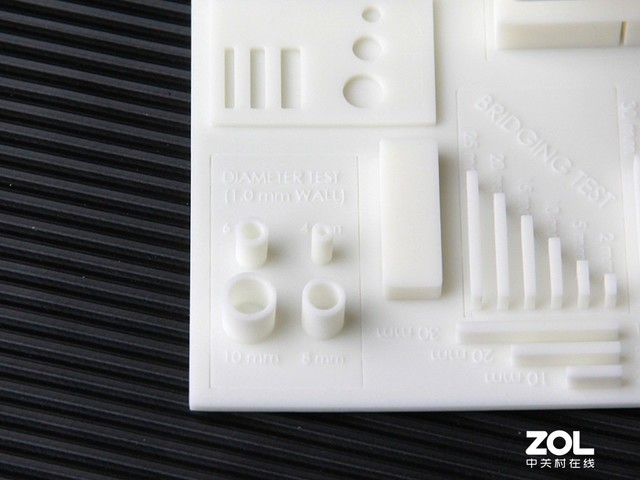

打印4/6/8/10mm空心圆筒形状完整，内壁、外壁均清晰干净。打印4/6/8mm圆孔干净利落，形状均匀；打印4/3/2mm宽度的长方形孔也有类似的效果。
空心圆筒3D打印效果 模型来自thingiverse
打印立壁上的缝隙，多条缝隙宽度均匀一致，准确还原数字模型。打印10/20/30/40/50/60/70/80/15/45/75度悬空斜面都没有问题，斜面上表面和下表面平整均匀，没有凹凸或断裂。总体而言Form 3打印一体化测试模型表面细腻，形状还原出色，肉眼几乎看不出层纹，效果上佳。
缝隙3D打印效果 模型来自thingiverse

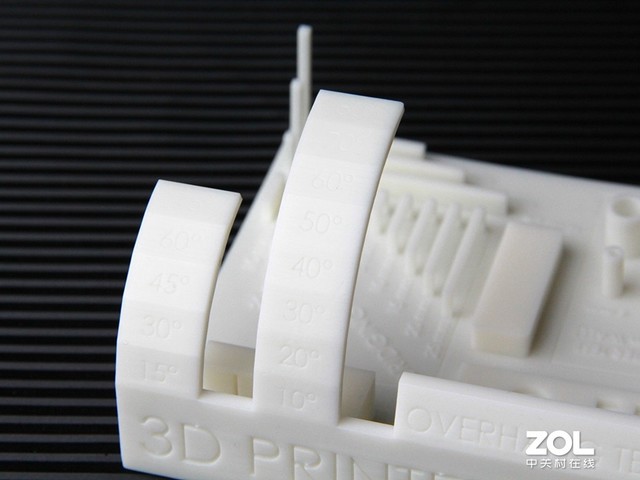

15/30/45/60/75度悬空斜面 模型来自thingiverse
10/20/30/40/50/60/70/80度悬空斜面 模型来自thingiverse

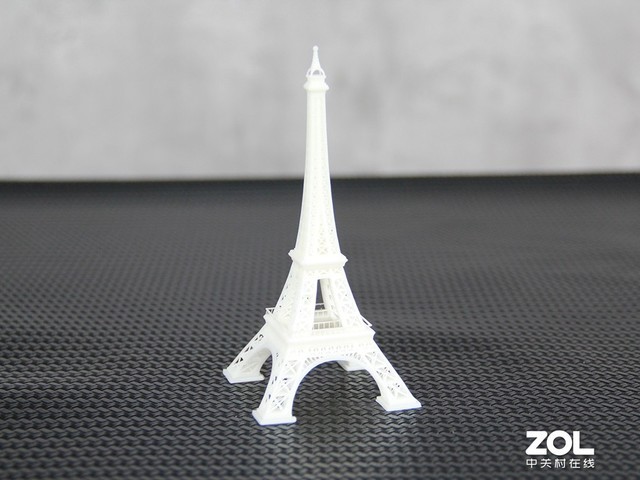

我们还使用白色通用树脂打印了埃菲尔铁塔模型，大约12cm高、5.4cm见方，塔内部纵横交错的骨架清晰明确，塔尖的四角形结构和圆球均准确还原，包括塔二层细小的围栏也基本完整清晰，打印质量非常出色，甚至超出了我们的想象。以至于同事们看到之后纷纷要求打印出来作为礼物赠送给他们。
埃菲尔铁塔3D打印效果 模型来自thingiverse

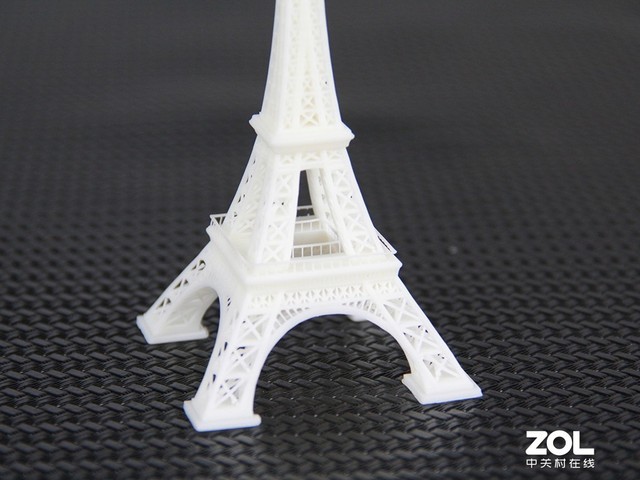

二层细小的栏杆结构也比较完整 模型来自thingiverse

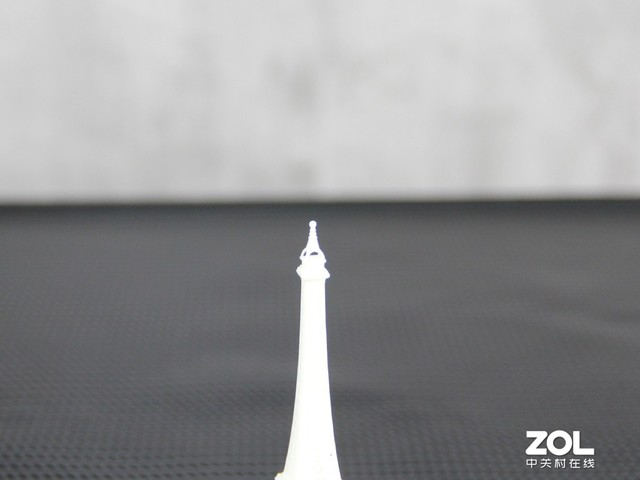

塔尖细节清晰 模型来自thingiverse

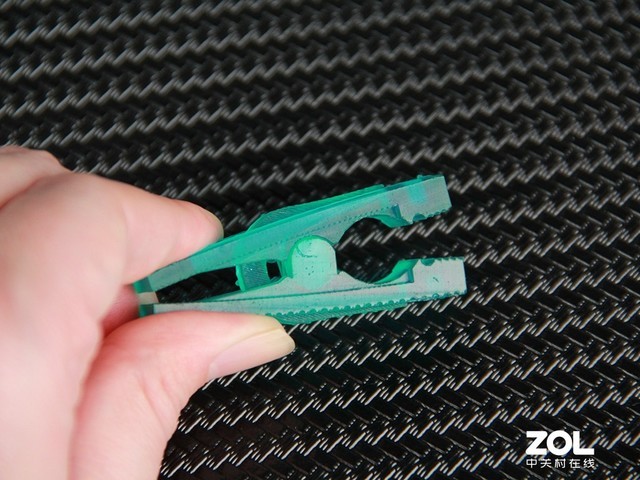

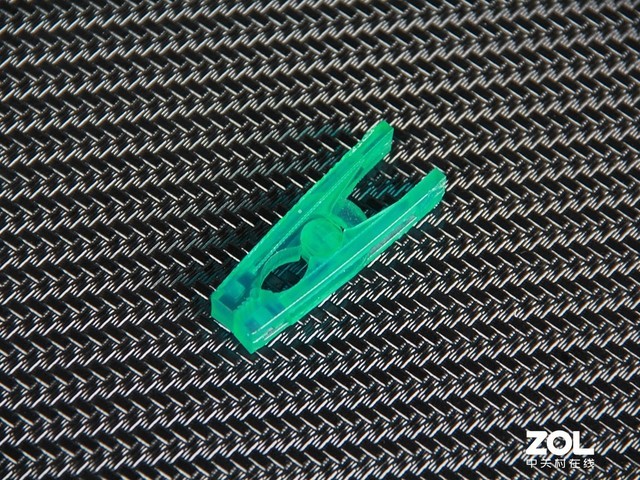

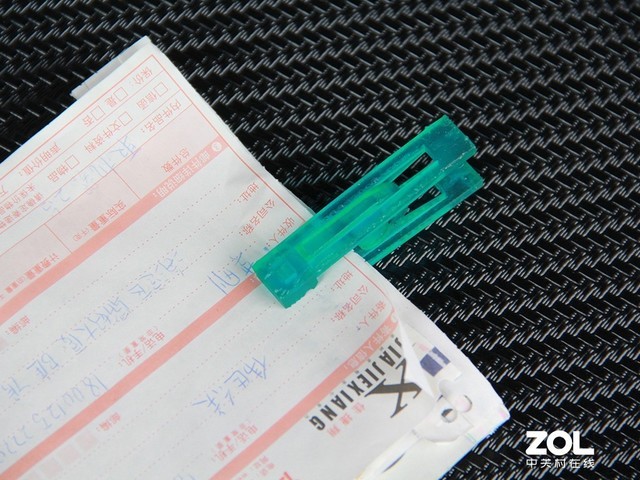

使用高韧树脂打印拼装的夹子，打印效果细腻，夹子强度也比较好，而且具备磨砂的半透明效果。高韧树脂的打印件具备1700Mpa的拉伸膜量，经过再固化处理后更可提升至2700MPa，拥有较强的抗压性和抗拉伸性，不易变形，适合做卡扣、外壳、夹具等需要承受一定作用力的部件。

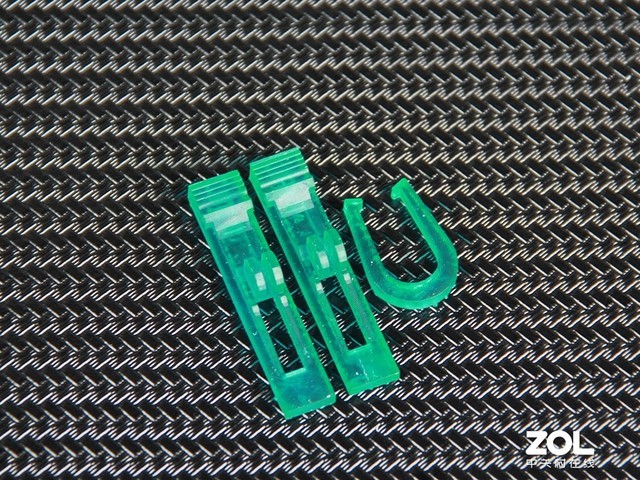

高韧树脂3D打印拼装夹子 模型来自thingiverse

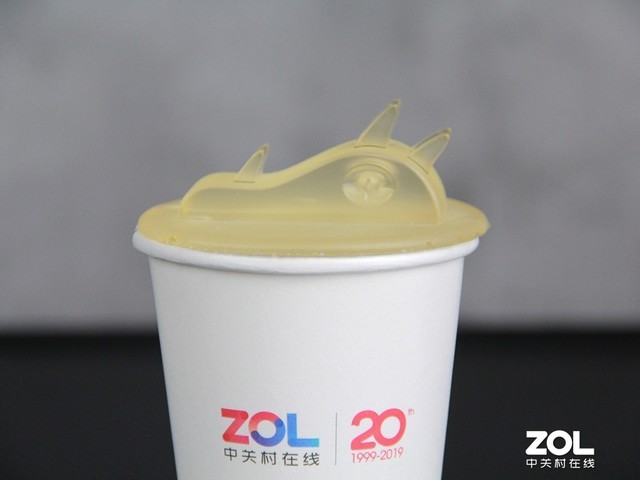

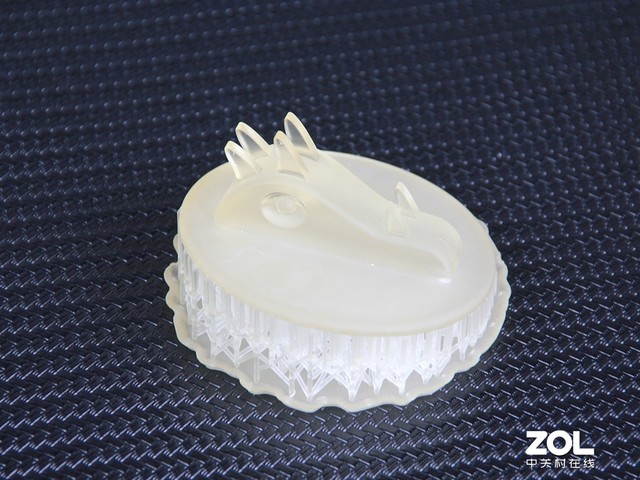

使用耐热树脂打印水杯盖，形状清晰完整，表面细腻光滑，杯子泡茶、冲速溶咖啡的时候正好盖在杯子上。也具备磨砂半透明的效果。耐热树脂在238摄氏度和0.45MPa条件下不软化变形，用于制作处理热水或蒸汽的工具、零件原型完全没有问题，更理想的应用是试制注塑模具、热风枪管口等需要良好耐热性能的部件。
耐热树脂3D打印杯盖 模型来自thingiverse
热水 注意仔细看上面还有水蒸气
用作杯盖

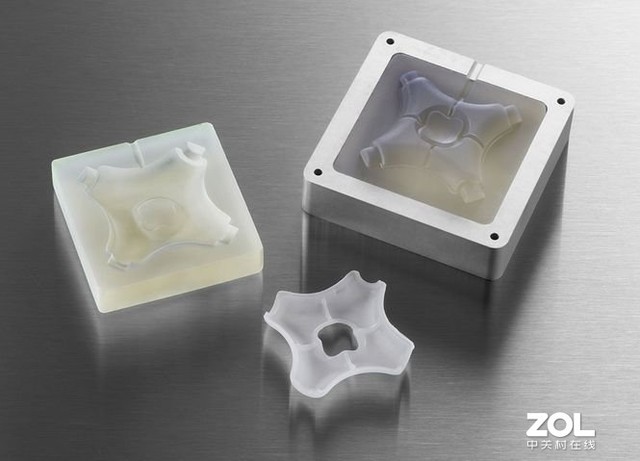

理想应用是试制注塑模具
使用快速树脂打印工具挂板上的钻孔夹具，层厚精度设定为300mm，打印过程仅花费一个多小时，相比其它树脂效率提升10倍以上，用于较大的样件原型尺寸测量、形状迭代、夹具设计再合适不过。
快速树脂3D打印钻孔夹具 模型来自thingiverse

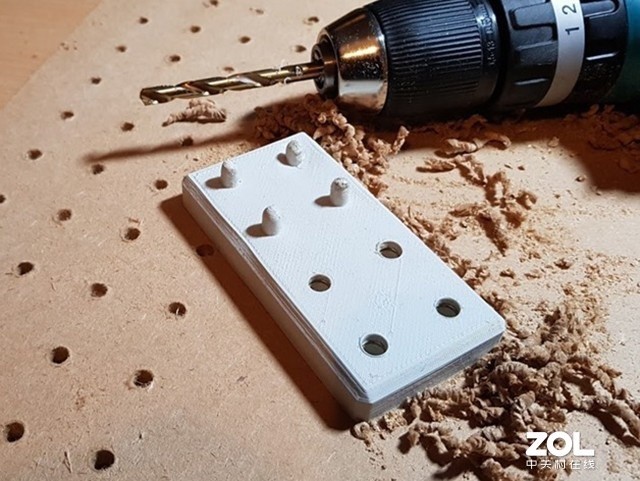

钻孔夹具用来给工具板均匀打孔 图源thingiverse

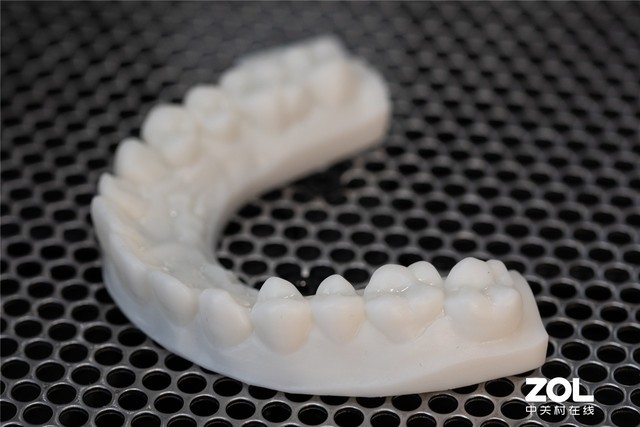

最后我们还使用白色通用树脂打印了来自病患口腔真实扫描的下颌齿模，清洗并再固化之后良好地还原了3D数字模型的真实效果。需要说明的是Form 3有专门针对齿科应用的专用树脂，层厚精度最高达到25微米，用于手术导板、义齿、牙齿蜡模、牙齿矫形器具、教学模型等专业齿科应用，3D打印效果更优于此处白色通用树脂的效果。
病患口腔真实扫描下颌齿模 3D打印效果
由于时间关系我们没有进行量化的3D打印效率测试，在这里做个概化的描述。3D打印软件PreForm自动设定角度、添加支撑和底座、切片的效率是比较快的，切片后上传到Form 3根据3D模型大小和复杂程度需要花费几分钟到十几分钟不等的时间，这也和测试中使用的无线网络网速有关；开始打印后Form 3准备树脂槽、补充树脂花费时间较短，开始固化后切片首层固化时间较长，应该是为了首层与打印底板更好的附着性，避免剥离时与底板脱离，提升打印成功率。

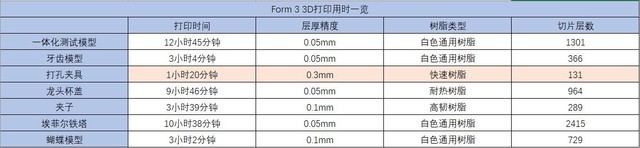

3D打印测试模型用时一览
测试中打印的模型用时都在几个小时到十几个小时的水平，较大的打印件在下班前启动打印，第二天上班基本就能收获打印成品；效率可以接受。而快速树脂打印速度最快，仅用时1小时20分钟，在精度要求不高的快速原型迭代应用方面具备优势。

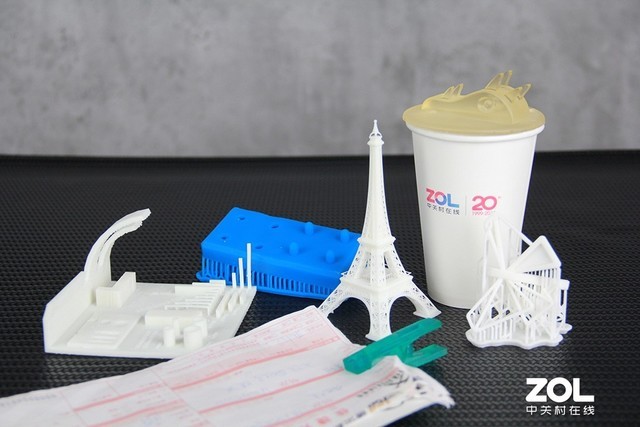

本次测试3D打印的模型全家福
最后有几点需要说明的事项。一是光敏树脂有毒性，可能对皮肤造成刺激，在拆卸或清理打印件、收纳树脂槽和树脂盒过程中应避免直接接触，需要佩戴后处理套件中的黑色橡胶手套；二是Formlabs树脂耗材均经过了EC安全等级认证，不需要特殊环境，可以与其他办公用品一样在普通办公室环境中使用；三是Formlabs树脂降低了挥发性，测试的四种树脂只有快速树脂有较明显的气味，另外三种在3D打印机上盖闭合的情况下几乎没有气味。
整个试用和测试的过程中，PreForm软件操作简单快捷，Form 3 3D打印机自动化、智能化程度较高，没有出现任何打印失败的情况，打印质量非常出色；更换树脂盒和树脂槽的过程中偶尔出现树脂槽刮板异常、进料异常的情况，也可以通过触摸屏快速了解打印机状态、排除异常并恢复打印。是比较简单好用的。
