CAD布局如何调整比例

时间:2016-08-03 21:48 来源:未知 作者:中国3D打印网 阅读:

根据作图需要,cad布局经常需要调整比例。以下是小编一些小窍门,希望对各位有所帮助。

cad布局调整比例的方法:

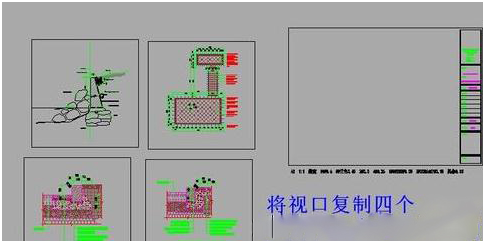

第一步:打开cad,将视口复制4个。

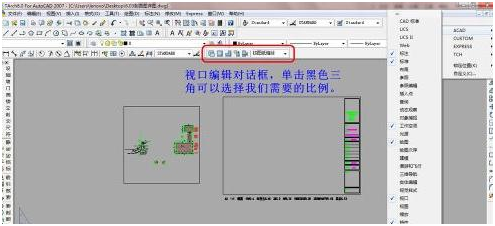

 第二步:在cad工具栏右上角空白处单击右键--单击ACAD--单击视口前的正方形,此时系统会自动弹出视口编辑工具栏。

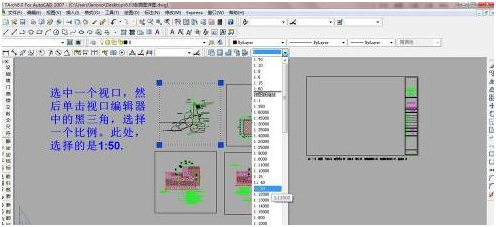

 第三步:根据需要依次调整每个视口的比例,小编这里建议大家多试几次,根据我们图纸的大小选择合适的比例,一般我们常用的cad出图比例为:

~平面图、立面图、剖面图 :1:100 1:150 甚至1:200

~总平面图 :1:500 1:750 1:1000 甚至1:2000

~详图一般 :1:20 1:50

特别说明:其实比例并没有很严格的限制,只要准确实用,比例尺标注清楚就可以了。

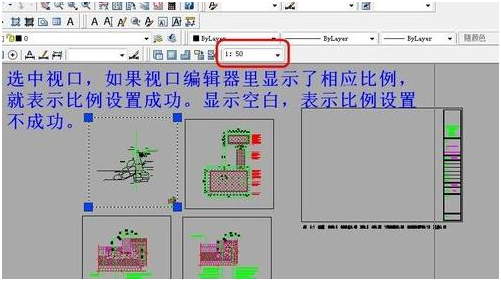

 第四步:检验视口比例是否设置成功。大功告成!
