CAD实例教程:排球三维建模

时间:2017-10-02 21:55 来源:未知 作者:中国3D打印网 阅读:

我们如何使用CAD进行排球的建模?想要的排球造型参考下图。

如何在CAD中排球建模


操作步骤

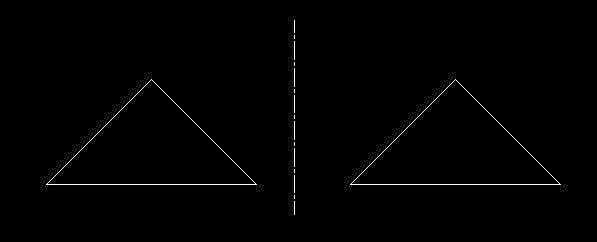

1.我们将两个万选相同的等腰的直角三角形创建成面域, 参考下图。


如何在CAD中排球建模

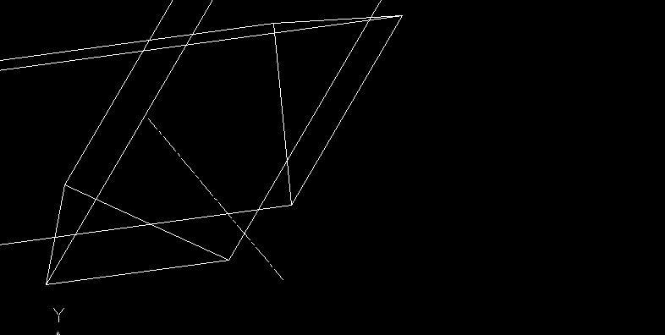

2.我们将其中的一个绕轴旋转90°


如何在CAD中排球建模


3.同时拉伸,高度尽可能的大,使得两个几何体相交。


如何在CAD中排球建模

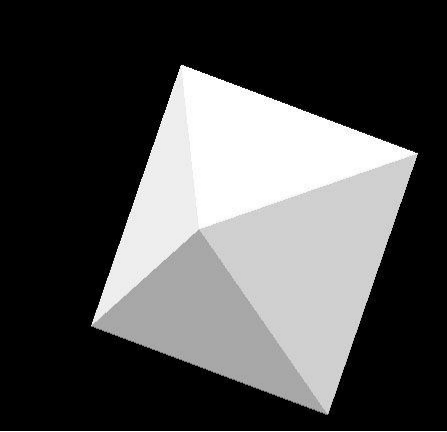

4.相交后,我们的图形就为下图。


如何在CAD中排球建模

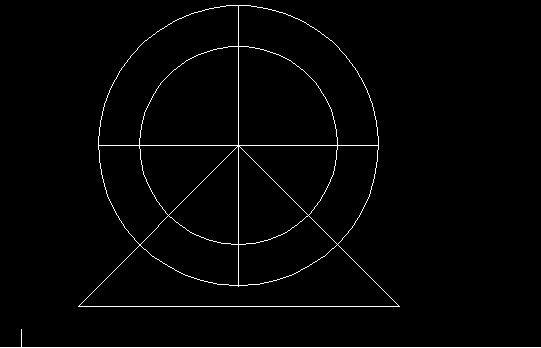

5.以四棱锥顶点为圆心做成 求你注意半径不要超过棱锥的高度。

 .

如何在CAD中排球建模


6.对两个几何体取交集,得到我们下图。


如何在CAD中排球建模


7.做两条辅助线,注意角度,然后分别用过这两条辅助线并且垂直于当前视图的两面切割几何体。


如何在CAD中排球建模
