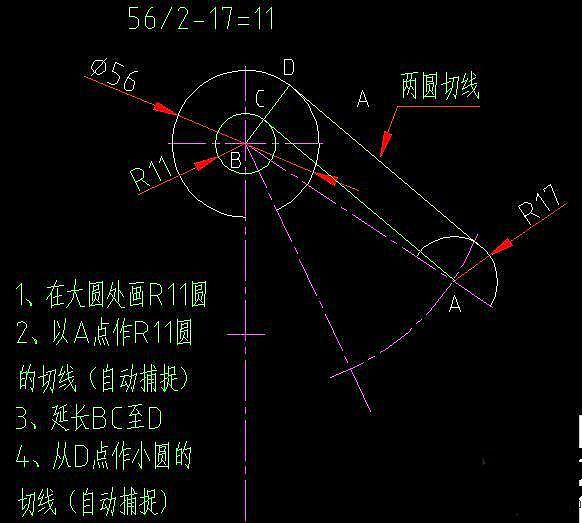

作两圆切线及“倒圆角”（图6）。“倒圆角”工具实际上是圆的作法中的一种“相切、相切、半径”-----绘图/圆/相切、相切、半径。哈，这个工具是不是重复了呢？作两圆的切线方法（见图7）。

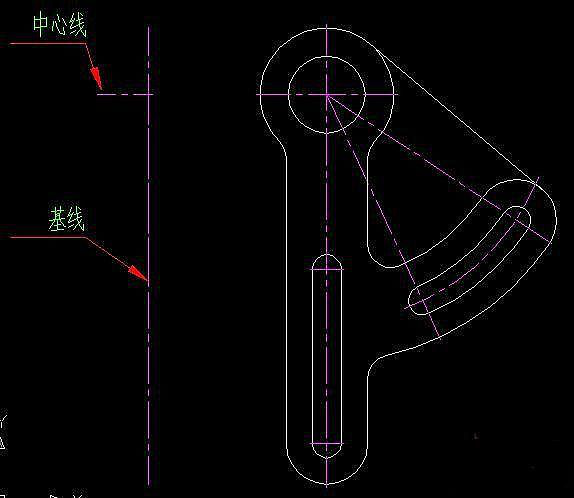

作另一视图：“直线”工具作基线：Φ32的中心线及基面形成的线（图8）

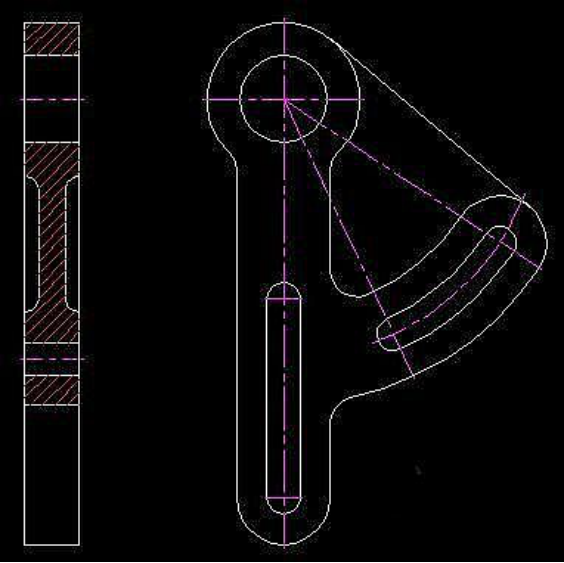

“偏移”、“剪切”、“拉伸”、“倒圆角”、“填充”等工具交互使用，作（图9），注：金属零件的剖面线一般为细斜线，这是国标规定。此图中的剖面，是由图1中剖切线剖切的结果。

二维图完成，只是一小部分的工作。我们需要对零件标注粗糙度符号、尺寸及其公差、形位公差、技术要求等（见图10）；还有：修改线型、指点线宽、设立图纸框等。
