运行速度计算程序 2.5 绿色版

时间:2016-07-31 10:16 来源:未知 作者:中国3D打印网 阅读:
模型类型:国产软件 授权方式:共享软件 界面语言:简体中文 软件大小:未知 文件类型:.exe 运行环境:Win2003,WinXP,Win2000,Win9X 软件等级:★★★☆☆ 发布时间:2016-07-31 插件情况:无插件,请放心使用。 下载次数:
模型介绍:

免费软件,能够计算各种复杂线形的运行速度。依据为《公路项目安全性评价指南》。绿色免费软件

【使用方法】
1、运行本程序

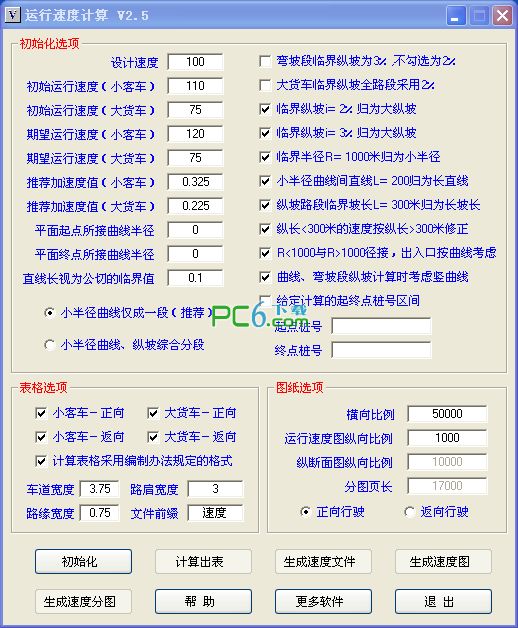

2、完成初始化选项中的内容后点击初始化按钮,根据提示依次选择平面文件、断链文件、纵断面文件,其它按钮将激活。
需要注意的选项:
分段方式:
小半径曲线仅成一段:曲线前后段的纵坡采用平均纵坡,推荐使用此种方法
小半径曲线纵坡综合分段:小半径曲线中的变坡点也作为分段点,曲线前后段的纵坡为导线纵坡
弯坡段临界纵坡为3%:如不勾选将按2%考虑
直线长视为公切的临界值:平面资料精度不够容易造成直线长为负或存在很小的短直线的情况,小于临界值的直线长将视为公切。
大货车临界纵坡全路段采用2%: 勾选时程序将只计算大货车的运行速度
R<1000与R>1000径接,出入口按曲线考虑:根据对规范的理解自行选择
曲线、弯坡段纵坡计算时考虑竖曲线:根据对规范的理解自行选择
纵长<300米的速度按纵长>300米修正:如不勾选将按直线段考虑加减速,建议勾选
程序将根据图纸选项中的横向比例、运行速度图纵向比例自动计算纵断面图纵向比例、分图时的每页页长
3、打开Excel,点击计算出表按钮,程序将切换到excel出计算表。
最终出表:计算表格采用编制办法规定的格式
中间出表:计算表格采用程序自带的格式,更加明了
4、点击生成速度文件按钮,根据提示选择文件存放路径,生成速度文件。
5、打开AutoCAD,点击生成速度图按钮,程序将切换到CAD出速度图。
图框采用程序目录下的tk.dwg文件
6、打开AutoCAD,点击生成速度分图按钮,程序将切换到CAD出速度分图。
运行速度较长时可以考虑采用速度分图
图框采用程序目录下的tk.dwg文件

内附高等级公路运行速度计算视频教程
