3D打印切片软件应该怎么用?弘瑞教你还原“加勒比海盗”

时间:2018-09-11 13:02 来源:未知 作者:中国3D打印网 阅读:
极光尔沃

~铃~铃~同学们,小弘学堂又开课啦!

子曰:“温故而知新,可以为师矣”。那么开课前,我们先来复习一下之前分享的《3D打印大招——模型面修复》,这篇文章主要介绍了3种可能造成打印失败的原因:法线错误、漏面和断面。除此以外,今天诲人不倦的小弘再告诉你一种原因——穿插

如下图所示:两个模型穿插成一体,3D打印机不能准确识别模型交叉空间的构造,因而会自动拆分识别不出来的模型,造成打印的模型与建模效果不一致。

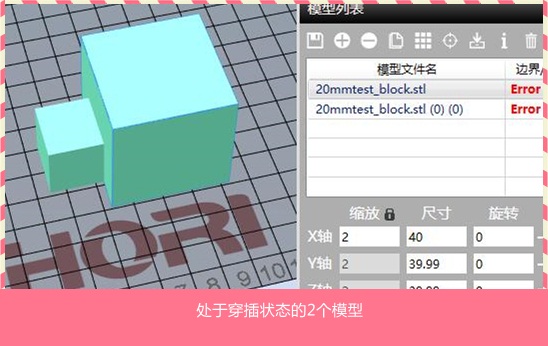

右上角提示“错误”



对于错误,系统会自动修复,将模型拆分为2个完整的模型

弘瑞3D打印自主研发的切片软件系统,就能够很好地解决这个问题可以确保打印出2个穿插在一起的完整模型。其实打印过程并不复杂,无需使用专业模型软件,重新修改模型。只需打开弘瑞切片软件,将模型载入,直接进行切片,系统会自动进行交叉空间的分层,识别3D模型内部构造,然后按照正常打印流程操作就可以打印出与模型文件一样的模型。

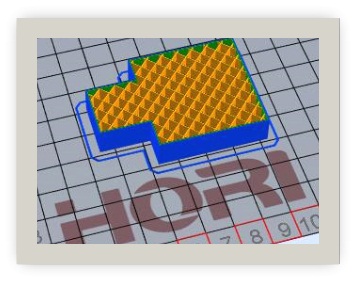

修复后的模型分层预览图

其实修复只是其中一个功能,试想一下:如果打印一个表面构造复杂的模型,这意味着其内部空间也极为繁复,很容易导致分层过程耗时,即切片速度极慢。但弘瑞3D打印切片系统具有独特的精确算法可以大大缩短切片时间。系统会自动识别模型的内部构造将内部空间化繁为简最终节省分层所需耗时,甚至使模型的打印耗时大幅缩短。

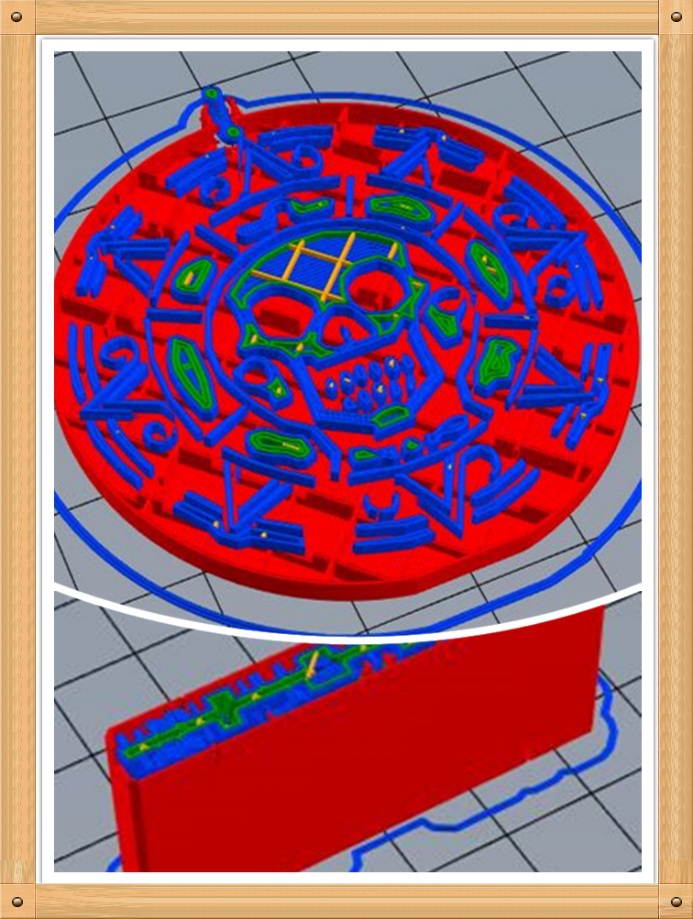

繁复的内部空间构造

这些打印技巧get了以后,是不是觉得手痒痒想赶紧尝试一下呢?

《加勒比海盗》是小弘非常喜欢的电影之一,里面的一些周边纪念品让爱好收藏的小弘望尘莫及,例如阿兹特克金币、黑珍珠号、杰克的指南针、海盗帽、海神三叉戟不一而足,这些道具,无疑获得粉丝们的强烈追捧。

俗话说:近水楼台先得月!在找到了一个阿兹特克金币项坠的模型后,小弘如获至宝。如果用弘瑞3D打印机打印出来,模型的效果一定棒~棒~哒~~ 于是,小弘开始了以下操作:

首先,使用弘瑞3D切片软件载入模型,进行打印设置,其中质量可以选择“自定义”,如果想要轻一点儿的项链,填充率(单位为百分比)填写“20”;如果你喜欢有质量的项链,填充率填写“100”,当然也可以根据你的需要输入相应的数值。



打印质量“自定义”设置

之后,重中之重就是要将模型垂直摆放,进行切片,为什么?请各位看官往下看↓↓↓

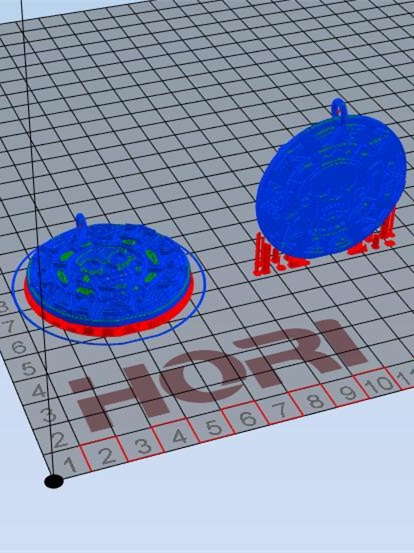

水平摆放    右:垂直摆放

如图,水平摆放的金币需要整整一面的支撑,资深打印行家告诉你:与过多支撑接触会造成模型表面不够光滑金币出现拉丝、不平滑的问题。为避免这一情况,在打印对表面精细度有要求的模型时将其垂直摆放如此一来不仅没有过多支撑,还保障了表面光滑平整,支撑更容易剥离,不会损坏模型表面。

一定要记住小弘的话,否则你会得到一个残次品经过测(jiao)试(xun)得出的结论,不会错的,不信你看

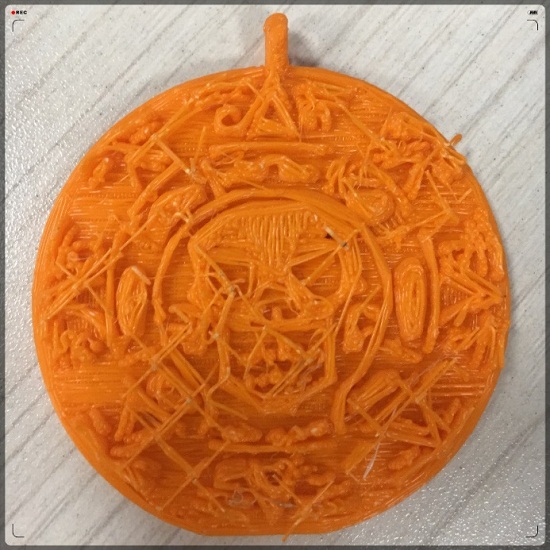

水平摆放打印出来的效果(啧啧,惨不忍睹~)

切片之后,记得将文件保存为3D打印机可识别的Gcode格式,然后就可以使用3D打印机进行打印了。为什么要保存G格式,请参看《女神节驾到,“弘”玫瑰助你轻松俘获佳人芳心!》

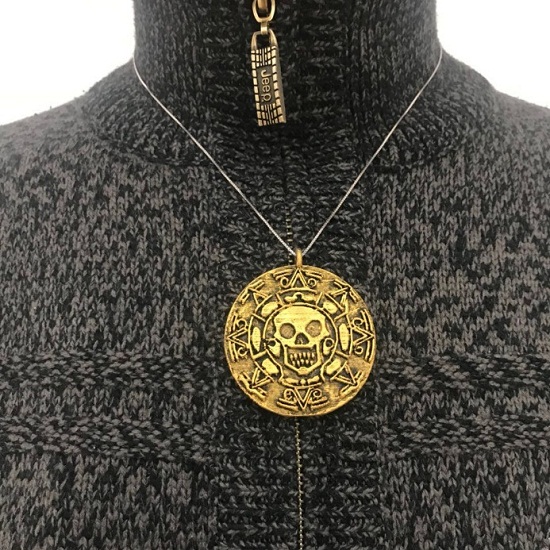

最后拆去微小支撑,一枚阿兹特克金币就制造完成啦\(0^◇^0)/快去找你的朋友向他们炫耀你的“战利品”吧!!



不是很有逼格呢
