3D打印机教程:Ender-3 如何升级金属挤出夹

时间:2019-12-23 15:53 来源:企业 作者:中国3D打印网 阅读:
极光尔沃

Ender-3可谓是我们创想三维的销售爆款

常年稳居国内外销量冠军

是一款极具性价比


且打印精度极高的消费级3D打印机Ender-3标配的是塑料挤出夹

有很多小伙伴后来又购买了升级款的金属挤出夹


但苦于不知道怎么安装今天我就来教大家如何升级Ender-3系列机型的挤出夹

Ender 3D打印机


第一步:将挤出座的小气动接头取下来。

3D打印机小气动接头

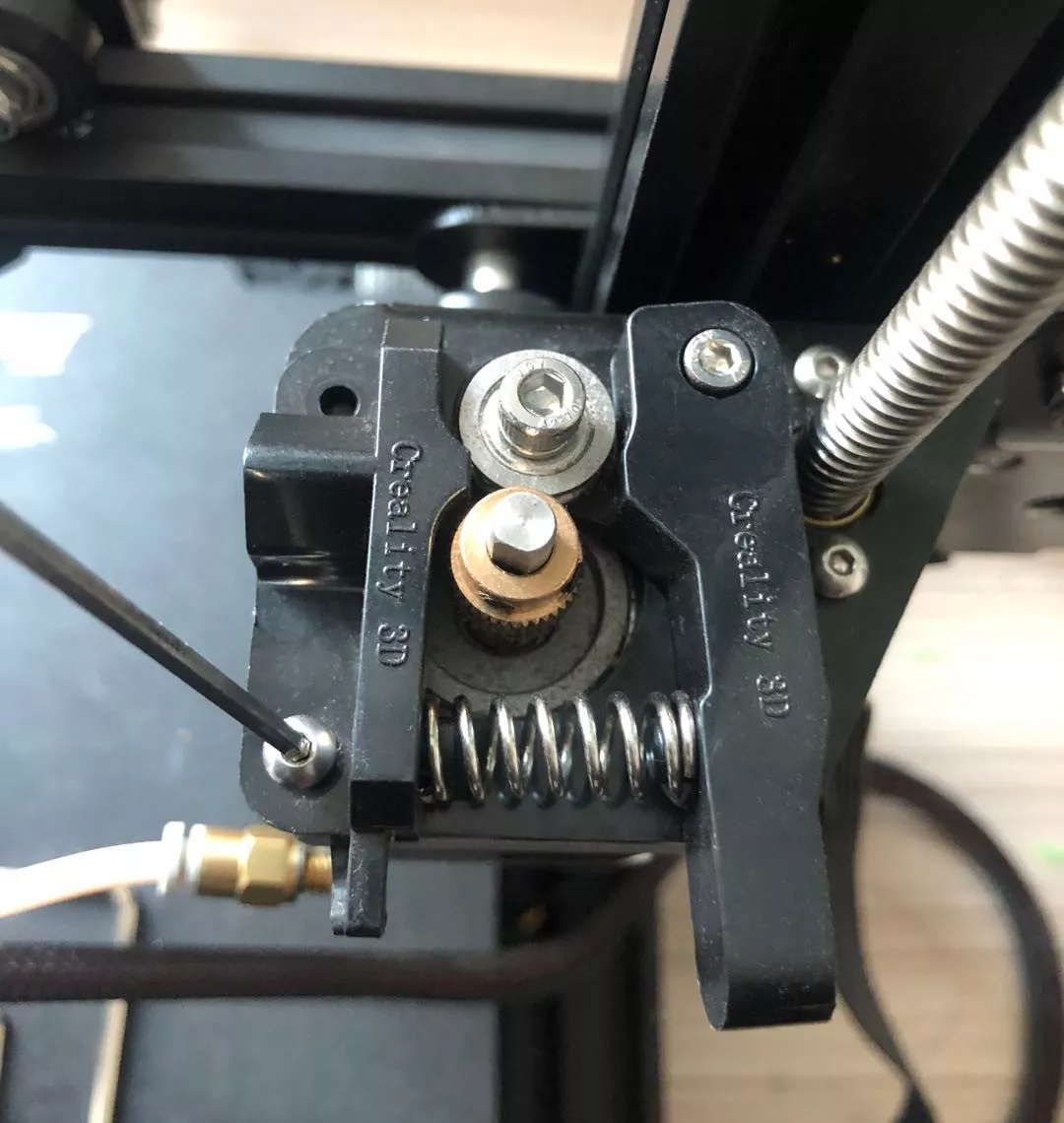

二步:取下挤出座上面的两颗M3*10的圆头螺丝。

第三步:拧下M3*18的杯头螺丝,将右侧的挤出夹取下,取下挤出夹后将最后一颗平头螺丝拧下来。(注意用手扶住挤出电机,避免电机掉落。)

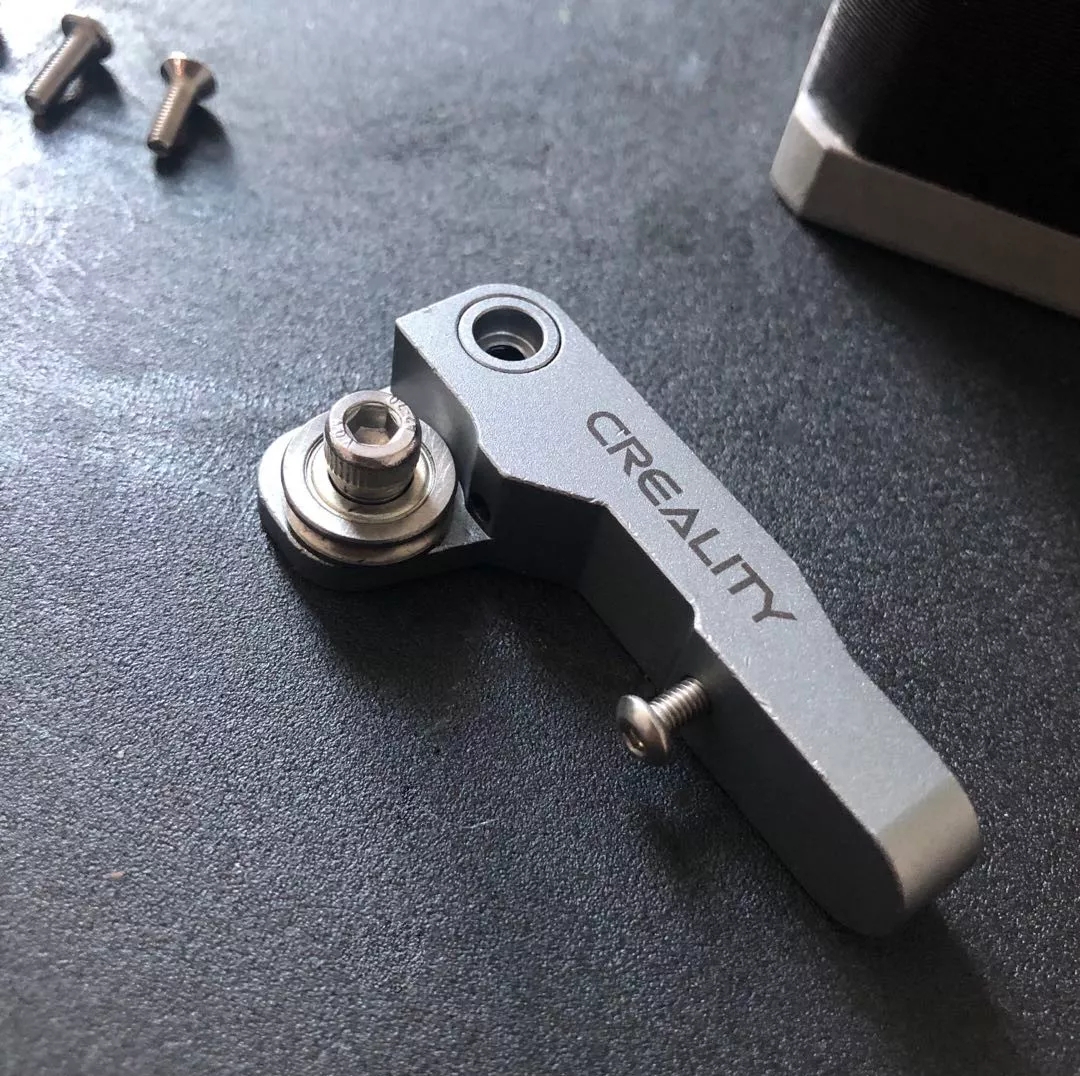

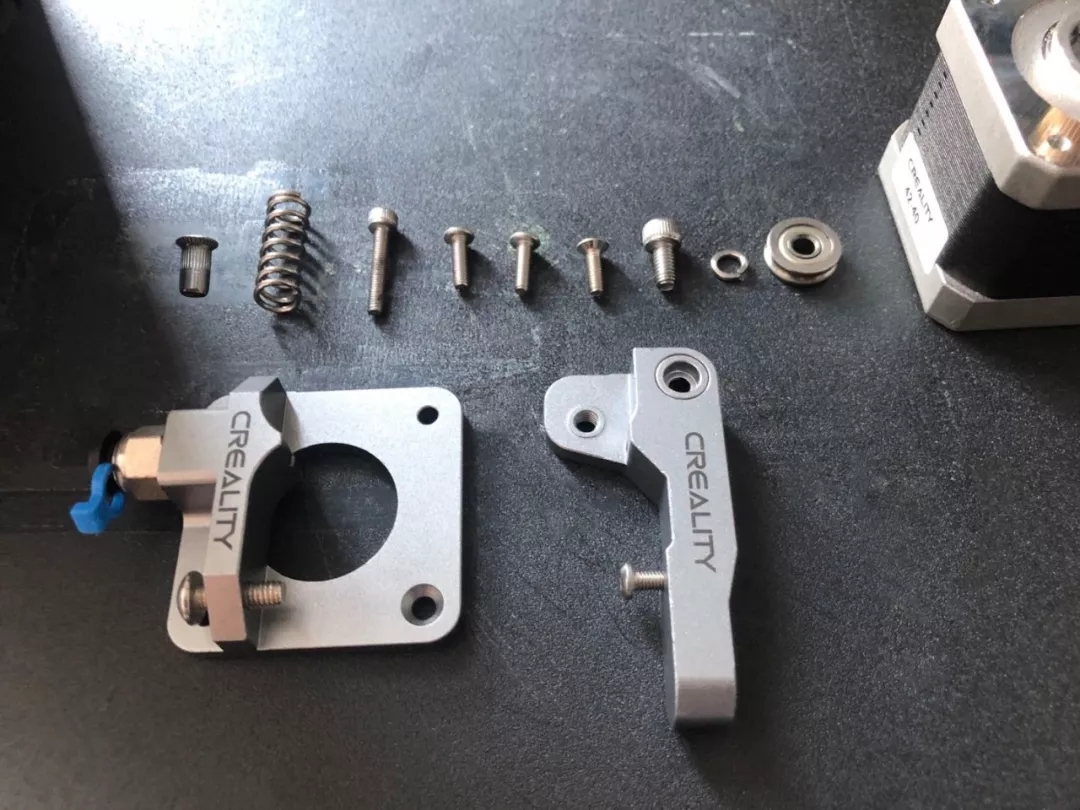

第四步:取出金属挤出机构,将轴承安装在挤出夹上面。(注意不要忘了安装M4的弹片哦。)

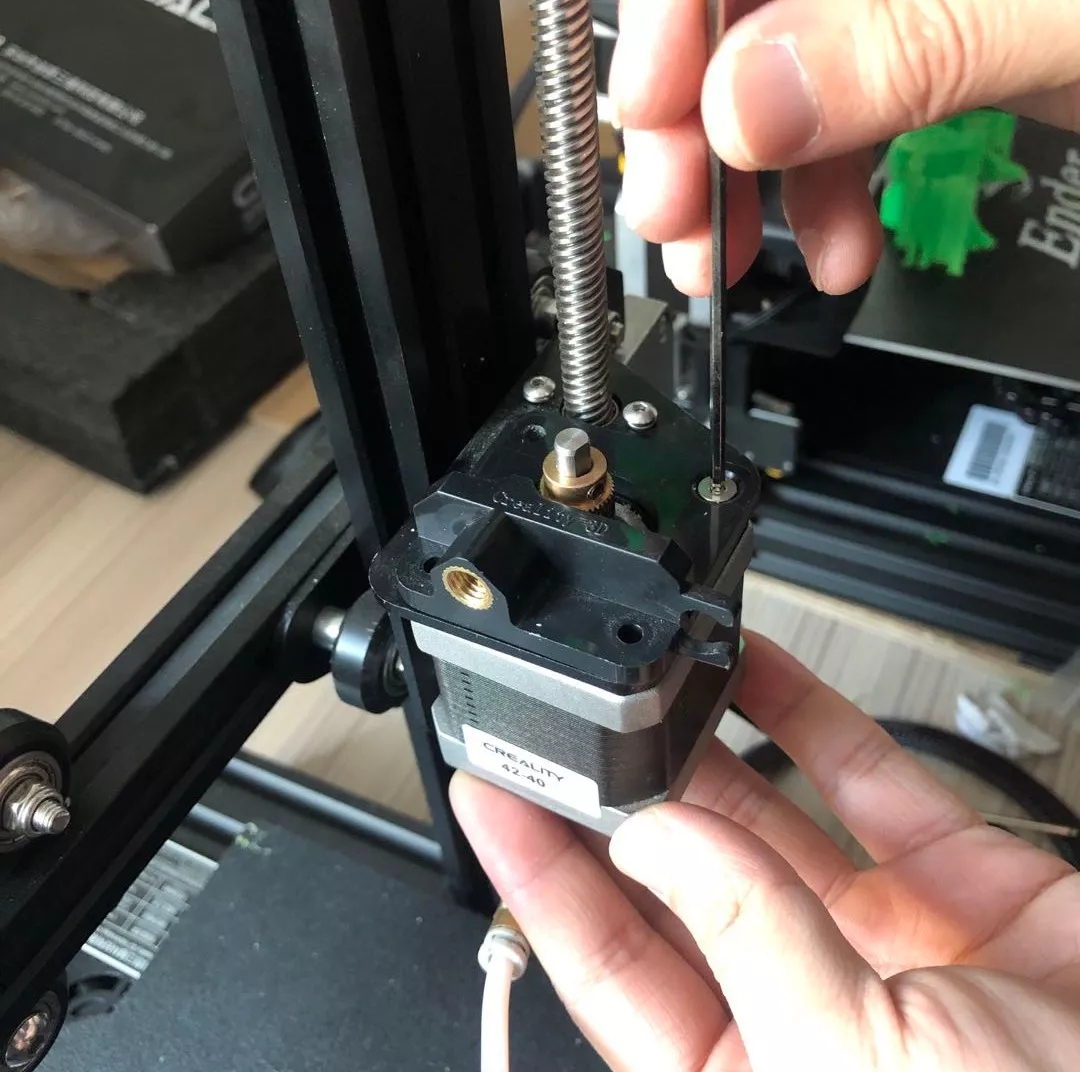

第五步:用手托住挤出电机。将金属挤出座固定在电机固定块上,锁上一颗平头螺丝,不要锁紧。

第六步:将挤出座上面的圆头螺丝取下,将固定挤出座的两颗圆头螺丝拧上。

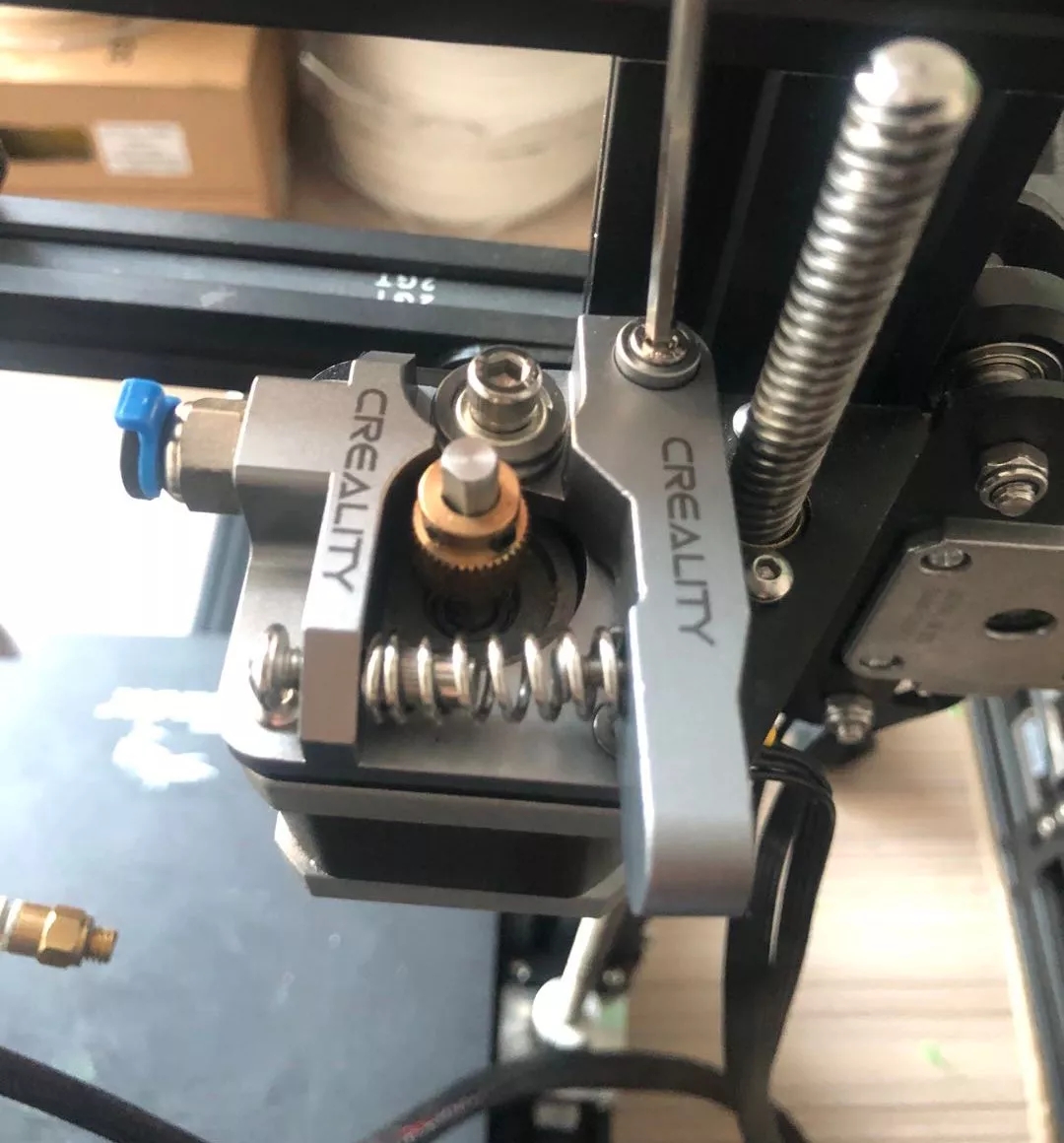

第七步:将刚拆下来的螺丝拧回去,将拉铆螺母拧在螺丝上,把弹簧装上去,接着安装挤出夹,注意挤出夹上面的螺丝要对准电机孔位。(需要用点力,因为弹簧有弹力)

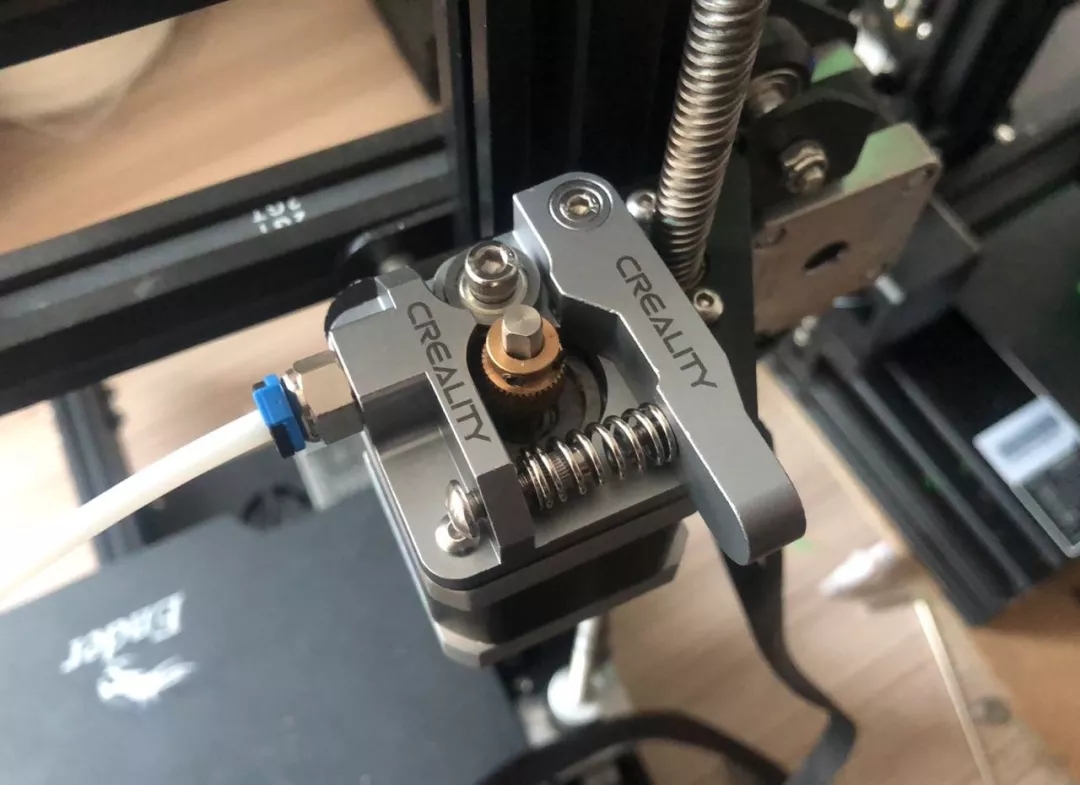

第八步:因为两个挤出机构的气动接头尺寸不一样,所以我们需要将以前铁氟龙管上的小气动接头取下来,注意先取下蓝色线夹,然后按压接头,拔出铁氟龙管,然后插入到金属挤出机构的大气动接头中。安装完成。

3D打印机大气动接头安装完成
